การบำรุงรักษาและการควบคุมความเสี่ยงของวาล์วแบบแมนนวลแบบคงที่ในระบบอุตสาหกรรม

แมนนวลวาล์วประเภททั่วไปมีอะไรบ้าง?

วาล์วแบบแมนนวล เป็นวาล์วประเภทที่พบมากที่สุดในระบบควบคุมของไหลทางอุตสาหกรรม และมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม เคมี พลังงานไฟฟ้า โลหะวิทยา การบำบัดน้ำ การผลิตกระดาษ ยา อาหาร และอุตสาหกรรมอื่นๆ วาล์วแบบแมนนวลใช้มือจับควบคุมการทำงานแบบแมนนวล ล้อหมุน เฟือง และอุปกรณ์กลไกอื่นๆ เพื่อเปิดและปิดหรือปรับการไหลของตัวกลาง มีโครงสร้างเรียบง่าย ใช้งานง่าย ประหยัด และเชื่อถือได้ และเป็นส่วนประกอบที่ขาดไม่ได้ในระบบท่ออุตสาหกรรม ตามรูปแบบโครงสร้างที่แตกต่างกัน หลักการทำงาน และโอกาสที่เกี่ยวข้อง วาล์วแบบแมนนวลสามารถแบ่งออกเป็นประเภททั่วไปได้ดังต่อไปนี้:
วาล์วประตูแบบแมนนวล
วาล์วประตูแบบแมนนวลจะควบคุมการเปิด-ปิดของของไหลโดยการเลื่อนประตูรูปลิ่มหรือขนานขึ้นและลง พื้นที่สัมผัสระหว่างประตูและบ่าวาล์วมีขนาดใหญ่ในระหว่างการเปิดและปิด ซึ่งเหมาะสำหรับการเปิดเต็มหรือปิดเต็ม แต่ไม่เหมาะสำหรับการเปิดและปิดบ่อยครั้งหรือการควบคุมปริมาณ วาล์วประตูแบบแมนนวลมีข้อดีคือมีความต้านทานของเหลวต่ำ ประสิทธิภาพการปิดผนึกที่ดี โครงสร้างที่เรียบง่าย และอายุการใช้งานที่ยาวนาน มีการใช้กันอย่างแพร่หลายในท่อส่งน้ำมัน การบำบัดน้ำ ระบบสถานีไฟฟ้า และสภาพการทำงานอื่นๆ ที่มีข้อกำหนดการปิดผนึกสูง

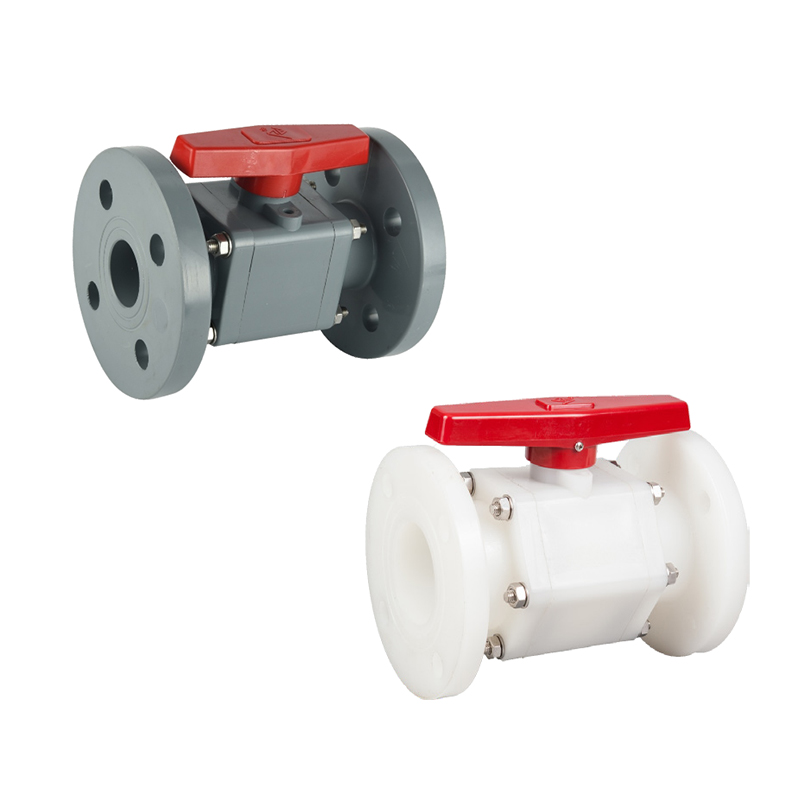

บอลวาล์วแบบแมนนวล
บอลวาล์วแบบแมนนวลใช้ลูกบอลหมุน 90° รอบแกนวาล์วเพื่อควบคุมการไหลของตัวกลาง บอลวาล์วเปิดและปิดอย่างรวดเร็ว มีแรงบิดในการทำงานน้อย และประสิทธิภาพการซีลดีเยี่ยม เหมาะอย่างยิ่งสำหรับระบบที่ต้องการการเปิดปิดที่รวดเร็วและการทำงานบ่อยครั้ง เหมาะสำหรับของเหลว ก๊าซ และสารกัดกร่อนที่สะอาด มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเคมี ก๊าซธรรมชาติ ยา การผลิตกระดาษ และอุตสาหกรรมอื่นๆ โครงสร้างที่กะทัดรัดเหมาะอย่างยิ่งสำหรับการติดตั้งในพื้นที่จำกัด
วาล์วหยุดแบบแมนนวล
วาล์วหยุดแบบแมนนวลจะปรับอัตราการไหลโดยการเลื่อนแผ่นวาล์วในแนวตั้งตามแนวกึ่งกลางของบ่าวาล์ว เมื่อเทียบกับวาล์วประตู วาล์วหยุดมีประสิทธิภาพในการปรับที่ดีกว่า แต่ความต้านทานของของไหลค่อนข้างมาก วาล์วเปิดปิดเหมาะสำหรับโอกาสที่ต้องการการควบคุมการไหลหรือแรงดันอย่างแม่นยำ เช่น อุปกรณ์หม้อไอน้ำ ระบบไอน้ำ กระบวนการทางเคมี ฯลฯ วาล์วเปิดปิดมีโครงสร้างเรียบง่ายและบำรุงรักษาง่าย และมักใช้ในท่อขนาดเล็กและขนาดกลาง
วาล์วผีเสื้อแบบแมนนวล
วาล์วปีกผีเสื้อแบบแมนนวลใช้แผ่นวาล์วรูปแผ่นดิสก์เพื่อหมุนรอบแกนวาล์วเพื่อเปิดและปิดช่องกลาง มีโครงสร้างที่กะทัดรัด น้ำหนักเบา และต้นทุนต่ำ และเหมาะอย่างยิ่งสำหรับการควบคุมวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ มักใช้ในการบำบัดน้ำ ระบบปรับอากาศ ท่อป้องกันอัคคีภัย อุตสาหกรรมอาหารและเครื่องดื่ม แม้ว่าประสิทธิภาพการปิดผนึกจะไม่ดีเท่ากับบอลวาล์วและวาล์วประตู แต่ก็มีข้อได้เปรียบที่ชัดเจนในพื้นที่และโอกาสที่ไวต่อน้ำหนัก ผลิตภัณฑ์ที่ได้รับการปรับปรุง เช่น ซีลสองทิศทางและวาล์วปีกผีเสื้อเยื้องศูนย์ สามารถเพิ่มขอบเขตการใช้งานได้อย่างมีประสิทธิภาพ
วาล์วปลั๊กแบบแมนนวล
ส่วนการเปิดและปิดของปลั๊กวาล์วแบบแมนนวลนั้นเป็นปลั๊กทรงกรวยหรือทรงกระบอกซึ่งเปิดและปิดโดยการหมุน ช่องทางการไหลมักจะเป็นทางตรงและมีความต้านทานของเหลวต่ำ โครงสร้างเรียบง่ายและเหมาะสำหรับการเปิดปิดบ่อยครั้ง มีการใช้กันอย่างแพร่หลายในการแสวงหาผลประโยชน์จากแหล่งน้ำมัน การส่งก๊าซ เครือข่ายท่อในเมือง และสาขาอื่นๆ เนื่องจากปลั๊กวาล์วมีแนวโน้มที่จะสึกหรอ ปลั๊กวาล์วสมัยใหม่จึงมักใช้การหล่อลื่นหรือโครงสร้างการซีลแบบอ่อนเพื่อปรับปรุงอายุการใช้งานและประสิทธิภาพการซีล

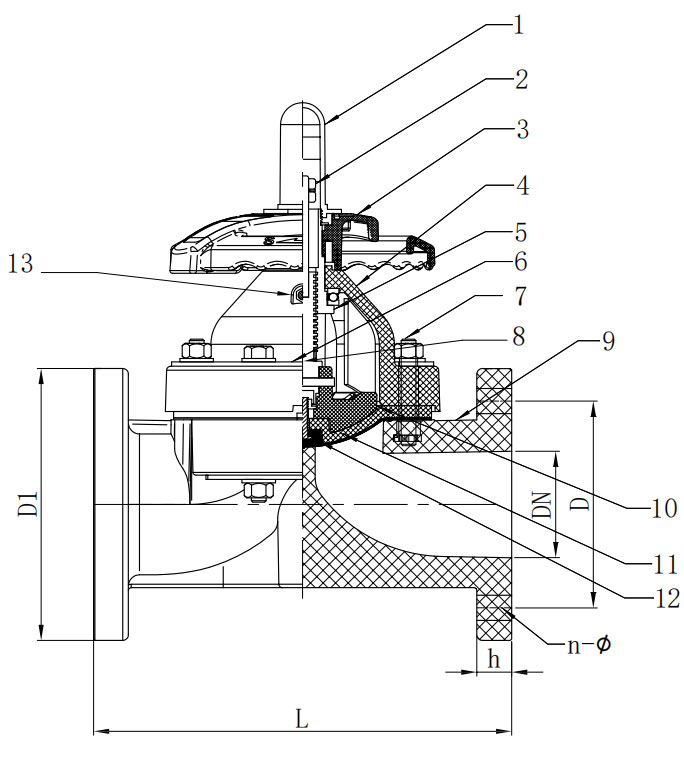

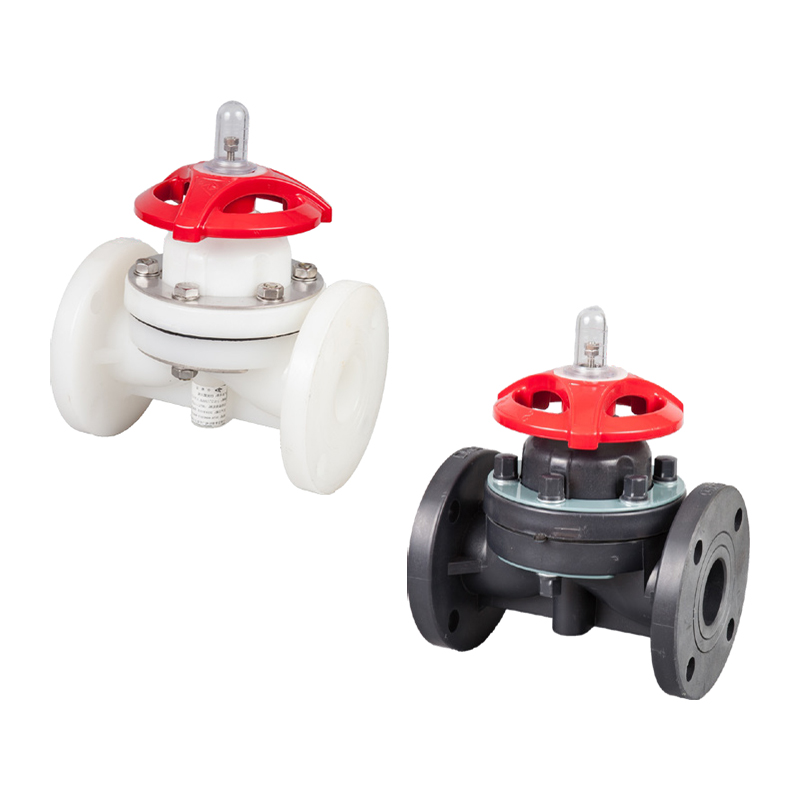

วาล์วไดอะแฟรมแบบแมนนวล
ที่ วาล์วไดอะแฟรมแบบแมนนวล ใช้ไดอะแฟรมยืดหยุ่นเป็นส่วนเปิดและปิด ซึ่งเหมาะสำหรับการควบคุมระบบท่อที่มีอนุภาคของแข็ง ตัวกลางที่มีฤทธิ์กัดกร่อน หรือของเหลวหนืด ข้อได้เปรียบที่ใหญ่ที่สุดคือไม่มีชิ้นส่วนโลหะสัมผัสกับตัวกลาง หลีกเลี่ยงปัญหาการกัดกร่อนและมลพิษ เหมาะสำหรับกระบวนการไหลที่มีความสะอาดสูง เช่น ยา อาหาร และชีวเคมี และมีการใช้กันอย่างแพร่หลายในระบบ CIP/SIP เนื่องจากโครงสร้างพิเศษจึงสะดวกในการซ่อมแซมและเปลี่ยนไดอะแฟรม

วาล์วเข็มแบบแมนนวล
ที่ needle valve uses a slender conical valve core to accurately control small flows. Mainly used in high-precision fluid regulation, such as instrumentation systems, sampling systems, hydraulic or pneumatic control circuits. Compact structure, high regulation accuracy, widely used in scientific research, laboratories and high-pressure gas devices.
เช็ควาล์วแบบแมนนวล
แม้ว่าเช็ควาล์วมักจะทำงานโดยอัตโนมัติ แต่บางระบบก็ใช้เช็ควาล์วที่มีฟังก์ชั่นแบบแมนนวล ใช้เพื่อป้องกันการไหลย้อนกลับปานกลาง และอนุญาตให้มีการแทรกแซงด้วยตนเองภายใต้สถานการณ์พิเศษ นิยมใช้ในโอกาสที่มีความปลอดภัยสูง เช่น หม้อต้มน้ำแรงดันสูง สถานีสูบน้ำ ถังเก็บสารเคมี เป็นต้น

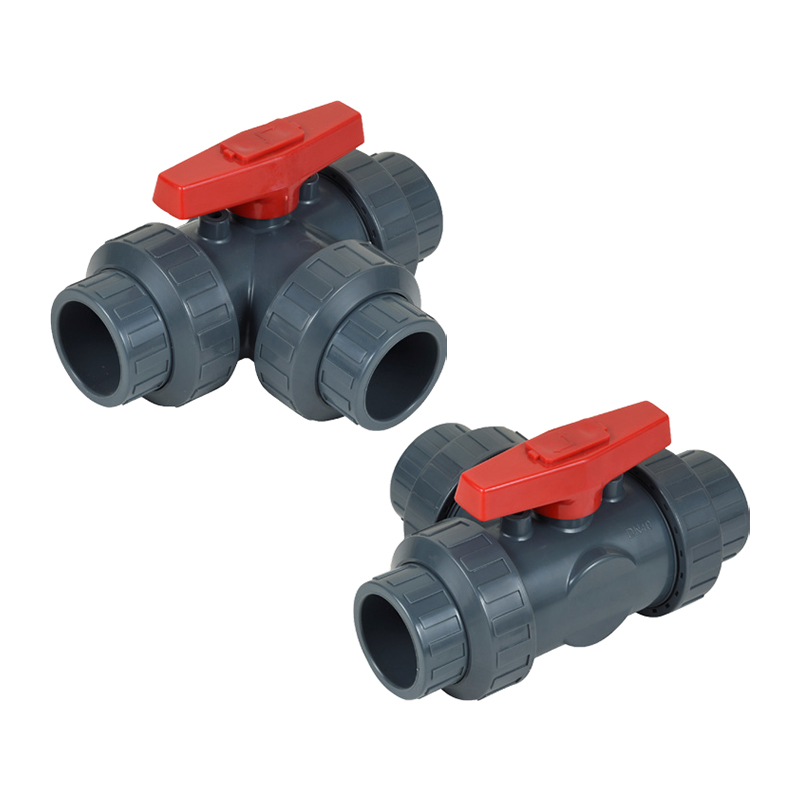

วาล์วสามทางแบบแมนนวล
วาล์วแบบแมนนวลสามทางสามารถแบ่งออกเป็นโครงสร้าง "T-type" และ "L-type" เหมาะสำหรับการเปลี่ยนทิศทางของของไหลหรือการสลับหลายช่องสัญญาณ ส่วนใหญ่จะใช้ในระบบผสม ผัน หรือบายพาส และมีการใช้กันอย่างแพร่หลายในระบบ HVAC การแปรรูปอาหารและการเปลี่ยนท่อ การทำงานที่ยืดหยุ่น โครงสร้างที่หลากหลาย สามารถใช้ร่วมกับบอลวาล์ว ปลั๊กวาล์ว และการออกแบบรูปแบบอื่นๆ

อะไรคือความแตกต่างระหว่างบอลวาล์วแบบแมนนวลและวาล์วประตูแบบแมนนวลในโครงสร้างและวิธีการปิดผนึก?

บอลวาล์วแบบแมนนวลและวาล์วประตูแบบแมนนวลเป็นวาล์วตัดท่อทั่วไป 2 แบบที่ใช้กันอย่างแพร่หลายในระบบอุตสาหกรรมเช่นปิโตรเลียม เคมี โลหะวิทยา พลังงานไฟฟ้า และการก่อสร้าง แม้ว่าทั้งสองจะมีบทบาทในการเปิดและปิดของเหลวและตัดทางเดินในแง่ของการทำงาน แต่ก็มีความแตกต่างที่สำคัญในการออกแบบโครงสร้าง หลักการปิดผนึก ประสิทธิภาพ และสถานการณ์ที่เกี่ยวข้อง
ความแตกต่างของการออกแบบโครงสร้าง
ที่ structural core of the manual ball valve is a hollow sphere, which controls the on and off of the medium by rotating the sphere. The sphere is usually a solid metal ball with a hole, which is axially connected to the valve stem. The ball valve is usually a quarter-turn structure, and it only needs to rotate 90° to switch from full open to full closed. The valve body structure is mostly two-piece or three-piece, which is convenient for maintenance and replacement of internal parts. The surface of the sphere is precisely machined and cooperates with the sealing seat to form a sealing pair. The overall structure is compact and light, which is easy to install in places with limited space.
ที่ main structural components of the manual gate valve are wedge-shaped or parallel gates, which are opened and closed by vertically lifting the gate up and down. The gate rises and falls along the spiral motion of the valve stem, usually a multi-turn structure, and the opening and closing process is relatively slow. The gate valve body is generally an integral casting with a deep internal cavity and large structural dimensions. Since the gate needs to be fully raised to the top of the valve cavity to fully open, the manual gate valve has higher requirements for space and operating torque than the ball valve.
ความแตกต่างในวิธีการปิดผนึก
ที่ manual ball valve adopts a face sealing structure. The sealing pair is formed by the contact between the surface of the ball and the sealing seat, which is usually made of polytetrafluoroethylene (PTFE), reinforced polymer, metal or composite material. The ball always keeps in contact with the sealing surface during rotation, and effective sealing is achieved through the floating ball or fixed ball design. The ball valve has excellent sealing performance and extremely low leakage rate, which is particularly suitable for working conditions with high requirements for zero leakage. Some high-end ball valves also have two-way sealing and fireproof and anti-static structures to improve system safety.
ที่ manual gate valve adopts a wire sealing structure. The sealing pair is formed by the edges on both sides of the gate and the sealing surface of the valve seat. The sealing surface is mostly made of metal materials such as alloy steel, hard alloy, and Stellite. The sealing depends on the cooperation of the medium pressure and the wedge tightening force of the gate, and the sealing effect is not as good as the ball valve under low pressure conditions. Due to the strong friction between the gate and the valve seat during the opening and closing process, it is easy to wear, and the processing and assembly accuracy requirements are high. Some gate valves use elastic gates or pressure self-sealing structures to enhance sealing, but their overall sealing performance is still slightly inferior to that of ball valves.
ความแตกต่างในประสิทธิภาพการเปิดและปิด
ที่ manual ball valve opens and closes quickly, has low torque, and is easy to operate. Its rotation angle is only 90°, which is suitable for systems that are frequently operated or require rapid medium cutoff. There is no friction during the opening and closing process, and the action is stable, which is particularly suitable for occasions that require emergency shutdown.
ที่ manual gate valve opens and closes slowly, and the handwheel needs to be rotated several times to complete the entire operation. Due to the long up and down movement of the gate, coupled with the mechanical loss of the valve stem thread transmission mechanism, the operation process is time-consuming and laborious. It is not suitable for frequent opening and closing, but has reliable long-term sealing capabilities in large-diameter, low-frequency pipeline systems.
ความแตกต่างในขอบเขตการใช้งาน
ที่ manual ball valve is suitable for pipeline systems that require fast opening and closing, good sealing, and low flow resistance. It is particularly suitable for industries with strict leakage control such as natural gas, refined oil, fine chemicals, pharmaceuticals, and water treatment. It has a compact structure and flexible installation, and is suitable for equipment or branch pipelines with limited space.
วาล์วประตูแบบแมนนวลเหมาะสำหรับท่อส่งหลักที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ การใช้งานความถี่ต่ำ และการเปลี่ยนแปลงแรงดันเล็กน้อย มีการใช้กันอย่างแพร่หลายในตำแหน่งวาล์วหลักของโรงน้ำ เครื่องทำความร้อน ไฟฟ้า โลหะ และระบบอื่นๆ และเหมาะอย่างยิ่งสำหรับใช้เป็นอุปกรณ์ตัดไฟ ความต้านทานการไหลต่ำมากและแทบไม่มีแรงดันตกในสถานะเปิดเต็มที่ ซึ่งเป็นมิตรกับระบบส่งกำลังทางไกลมากกว่า
ความสามารถในการไหลและการสูญเสียแรงดัน
ที่ channel inside the ball of the manual ball valve is often designed with a full-bore design. The medium has almost no flow resistance when passing through the valve, and no obvious pressure drop is generated. It has little impact on system efficiency and is suitable for process flows requiring efficient transmission.
วาล์วประตูแบบแมนนวลยังมีความต้านทานการไหลเล็กน้อยในสถานะเปิดเต็มที่ แต่มีแนวโน้มที่จะเกิดความปั่นป่วนและการสั่นสะเทือนเมื่อเปิดบางส่วนหรือไม่สมบูรณ์ เมื่อเปรียบเทียบกับบอลวาล์ว โครงสร้างในพื้นที่มีแนวโน้มที่จะทำให้เกิดการกัดเซาะปานกลาง ซึ่งจะส่งผลต่ออายุการใช้งานของพื้นผิวซีล

วิธีเลือกวาล์วแบบแมนนวลสำหรับอุตสาหกรรมอาหารหรือยา

ในอุตสาหกรรมอาหารและยา วาล์วควบคุมด้วยมือไม่เพียงแต่รองรับฟังก์ชันการเปิด ปิด การควบคุม และการตัดขั้นพื้นฐานเท่านั้น แต่ยังเกี่ยวข้องกับความปลอดภัยของผลิตภัณฑ์ ความสะอาด และการปฏิบัติตามข้อกำหนดในการผลิตอีกด้วย เนื่องจากอุตสาหกรรมเหล่านี้มีข้อกำหนดที่สูงมากในด้านสุขอนามัย วัสดุ และความสามารถในการป้องกันมลพิษ การคัดเลือกจึงต้องปฏิบัติตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้องอย่างเคร่งครัด และพิจารณาปัจจัยต่างๆ เช่น คุณลักษณะของตัวกลาง การไหลของกระบวนการ วิธีทำความสะอาดและฆ่าเชื้อ และวัสดุโครงสร้างวาล์วอย่างถี่ถ้วน
การออกแบบโครงสร้างที่ได้มาตรฐานด้านสุขอนามัย
ที่ food and pharmaceutical industries have extremely high requirements for the cleanliness of equipment surfaces. Manual valves must have characteristics such as no dead angles, no retention, and easy cleaning. When selecting, valve products that meet hygienic certifications such as EHEDG (European Hygienic Engineering Design Group), 3-A (American Dairy Hygiene Association Standards), and FDA (American Food and Drug Administration) should be given priority. The valve cavity should adopt a full-bore design to ensure that the medium flows smoothly without retention; the internal surface should be electrolytically polished, and the roughness should be controlled within Ra ≤ 0.4 μm to avoid bacterial adhesion.
การเลือกใช้วัสดุตัววาล์วและวัสดุซีล
การเลือกวัสดุส่งผลโดยตรงต่อความต้านทานการกัดกร่อน ทนต่ออุณหภูมิ และความเข้ากันได้ทางชีวภาพของวาล์ว อุตสาหกรรมอาหารและยาแนะนำให้ใช้เหล็กกล้าไร้สนิม 316L เป็นวัสดุหลักสำหรับตัววาล์ว เนื่องจากมีความต้านทานการกัดกร่อนและการเชื่อมได้ดีเยี่ยม และความสามารถในการทนต่อสภาพแวดล้อมไอน้ำที่เป็นกรด ด่าง และอุณหภูมิสูงที่ใช้กันทั่วไปในระบบ CIP (Clean-in-Place) และ SIP (Sterilize-in-Place) ซีลควรทำจากโพลีเตตร้าฟลูออโรเอทิลีน (PTFE), EPDM (ยางเอทิลีนโพรพิลีนไดอีนโมโนเมอร์) เกรดอาหารที่ผ่านการรับรองโดย FDA หรือ FKM (ยางฟลูออโร) และวัสดุอื่นๆ ที่ทนทานต่อสารเคมีและทนความร้อนได้ดี เพื่อให้แน่ใจว่าตัวกลางจะไม่ปนเปื้อน
ทำความสะอาดและฆ่าเชื้อ CIP/SIP ได้ง่าย
ในระหว่างการผลิตอาหารและยา ระบบท่อจะต้องได้รับการทำความสะอาดอย่างสม่ำเสมอ (CIP) และฆ่าเชื้อด้วยไอน้ำ (SIP) โครงสร้างวาล์วต้องเข้ากันได้กับการทำความสะอาดประเภทนี้ เมื่อเลือก ให้พิจารณาว่าช่องวาล์วมีฟังก์ชันเทของเหลวอัตโนมัติหรือไม่ สามารถทำความสะอาดแบบไร้สารตกค้างได้หรือไม่ ซีลมีความทนทานต่ออุณหภูมิสูง (≥150°C) หรือไม่ และวาล์วรองรับรอบเวลาการฆ่าเชื้อหรือไม่ (โดยทั่วไปต้องใช้เวลามากกว่า 30 นาที) โครงสร้างของวาล์วสามทาง วาล์วไดอะแฟรม และวาล์วเก็บตัวอย่างปลอดเชื้อได้รับการปรับปรุงให้เหมาะสมและเหมาะสมกับกระบวนการดังกล่าวมากขึ้น
ประเภทของวาล์วสุขาภิบาลที่ต้องการ เช่น วาล์วไดอะแฟรม และวาล์วปีกผีเสื้อ
วาล์วไดอะแฟรมถูกนำมาใช้กันอย่างแพร่หลายในสถานที่ที่มีความต้องการความสะอาดสูงเนื่องจากตัวกลางของวาล์วจะสัมผัสเฉพาะช่องด้านในของตัววาล์วและวัสดุของไดอะแฟรมเท่านั้น โครงสร้างของมันเรียบง่ายและไม่มีพื้นที่กักขังในช่องวาล์ว ซึ่งเหมาะอย่างยิ่งสำหรับการลำเลียงความหนืดสูง อนุภาคของแข็ง หรือสื่อที่มีฤทธิ์กัดกร่อน บัตเตอร์ฟลายวาล์วมีลักษณะโครงสร้างกะทัดรัด น้ำหนักเบา เปิดปิดได้รวดเร็ว มักใช้ในสถานการณ์แรงดันต่ำหรือการไหลสูง โดยเฉพาะอย่างยิ่งสำหรับการบรรจุ การกรอง และการขนส่ง วาล์วปีกผีเสื้อสุขาภิบาลมักจะมีการเชื่อมต่อแบบแคลมป์แบบปลดเร็ว ซึ่งง่ายต่อการถอดประกอบ ทำความสะอาด และบำรุงรักษาที่ไซต์งาน และเป็นไปตามข้อกำหนด GMP
วิธีการเชื่อมต่อควรเป็นไปตามข้อกำหนดด้านสุขอนามัย
ที่ connection method of manual valves is directly related to sanitary sealing performance. Sanitary connection methods such as clamp type, welding type or flange type should be preferred. Clamp type connection can be quickly disassembled and assembled, suitable for equipment that is frequently cleaned; welding type connection has good structural strength and sealing, suitable for permanent assembly occasions; flange type connection is mostly used in large systems, but sanitary flange sealing structure must be selected. Regardless of the method, the sealing surface must maintain processing accuracy and surface finish to avoid microbial growth.
ป้องกันการผสมและการควบคุมแบทช์
ที่ multi-variety and small-batch production processes in the food and pharmaceutical industries require higher reliability in valve switching and sealing. Structures such as double-seat valves or anti-mixing valves should be selected to prevent cross-contamination between batches. The valve should have a metal limit positioning function to prevent residue or mixing due to misoperation; at the same time, it should support process parameter recording to meet GMP traceability requirements.
การปฏิบัติตามข้อกำหนด GMP และการตรวจสอบความถูกต้อง
ตามข้อกำหนดของแนวทางปฏิบัติที่ดีในการผลิต (GMP) สำหรับการผลิตยา อุปกรณ์ควรมีการตรวจสอบความถูกต้องและความสม่ำเสมอที่ดี วาล์วแบบแมนนวลที่เลือกควรมีเอกสารการตรวจสอบความถูกต้อง รวมถึงการรับรองวัสดุ รายงานการทดสอบวัสดุปิดผนึก รายงานการทดสอบแรงดัน การรับรองความหยาบของพื้นผิว ภาพวาดการติดตั้ง ฯลฯ ในเวลาเดียวกัน ผู้ผลิตจำเป็นต้องจัดเตรียมเอกสารสนับสนุน IQ (การยืนยันการติดตั้ง)/OQ (การยืนยันการทำงาน)/PQ (การยืนยันประสิทธิภาพ) เพื่อให้เป็นไปตามการทบทวนระบบการจัดการคุณภาพ
การประเมินความต้านทานการกัดกร่อนและอายุการใช้งาน
สื่อทั่วไปในอุตสาหกรรมอาหาร เช่น ผลิตภัณฑ์นม น้ำผลไม้ ซีอิ๊ว และแอลกอฮอล์ มีความเป็นกรดและด่างอยู่บ้าง ในอุตสาหกรรมยา เช่น เอทานอล ไฮโดรเจนเปอร์ออกไซด์ และสารฆ่าเชื้อที่เป็นกรด มีฤทธิ์กัดกร่อนสูง โครงสร้างวาล์วจะต้องสามารถทนต่อการกัดเซาะในระยะยาวด้วยสารทำความสะอาดและสารเคมี ขณะเดียวกันก็รับประกันอายุการใช้งาน มันเป็น rec
