วาล์วปีกผีเสื้อแบบแมนนวลทำงานอย่างไรในระบบท่ออุตสาหกรรม

A วาล์วผีเสื้อแบบแมนนวล มีการใช้กันอย่างแพร่หลายในระบบท่ออุตสาหกรรมที่ต้องการการปิดเครื่องที่รวดเร็ว ขนาดกะทัดรัด และการควบคุมด้วยตนเองที่ใช้งานได้จริง องค์ประกอบควบคุมการไหลหลักคือจานกลมที่ติดตั้งอยู่บนเพลาหมุน ด้วยการหมุนที่จับหรือล้อเลื่อน ผู้ปฏิบัติงานจะเปลี่ยนมุมของจานและควบคุมการผ่านของของไหลผ่านท่อ

เมื่อเปรียบเทียบกับวาล์วเคลื่อนที่เชิงเส้นหลายตัว วาล์วปีกผีเสื้อแบบแมนนวลต้องการพื้นที่ในการติดตั้งน้อยกว่าและมีขนาดที่หันหน้าเข้าหากันค่อนข้างสั้น คุณสมบัติเหล่านี้มีประโยชน์อย่างยิ่งกับท่อส่งน้ำ สารเคมี การชลประทาน และกระบวนการที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ วาล์วสามารถใช้สำหรับการแยกและควบคุมการไหลปานกลางภายใต้สภาวะการทำงานที่เหมาะสม

ความเข้ากันได้ของวัสดุมีความสำคัญอย่างยิ่งเมื่อวาล์วมีสารเคมีที่มีฤทธิ์กัดกร่อน Ningbo Baodi Plastic Valve Co., Ltd. มีต้นกำเนิดย้อนกลับไปในปี 1979 และเป็นหนึ่งในองค์กรแรกสุดในประเทศจีนที่ออกแบบและผลิตวาล์วพลาสติกอุตสาหกรรม การมีส่วนร่วมอย่างยาวนานในการผลิตวาล์วเทอร์โมพลาสติกทำให้ได้รับประสบการณ์จริงในการจับคู่ตัววาล์ว แผ่นบ่าวาล์ว และวัสดุท่อให้เข้ากับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

วาล์วผีเสื้อแบบแมนนวลคืออะไร?

วาล์วปีกผีเสื้อแบบแมนนวลคือวาล์วโรตารีแบบหมุนสี่รอบที่ใช้จานเพื่อเปิด จำกัด หรือปิดช่องทางการไหล แผ่นดิสก์อยู่ในตำแหน่งภายในตัววาล์วและเชื่อมต่อกับกลไกการทำงานภายนอกผ่านเพลา

เมื่อจานหมุนจนพื้นผิวเรียบเกือบขนานกับทิศทางการไหล วาล์วจะเปิดขึ้น เมื่อจานหมุนประมาณ 90 องศาและตั้งฉากกับท่อ วาล์วจะปิด

ต่างจากบอลวาล์วตรงที่จานของวาล์วปีกผีเสื้อแบบแมนนวลจะยังคงอยู่ในช่องทางการไหลแม้ว่าวาล์วจะเปิดจนสุดก็ตาม สิ่งนี้จะสร้างความต้านทานการไหลในระดับหนึ่ง แต่ยังช่วยให้ตัววาล์วยังคงมีขนาดกะทัดรัดและน้ำหนักเบาอีกด้วย

วาล์วปีกผีเสื้อแบบแมนนวลโดยปกติจะใช้มือจับคันโยกหรือตัวดำเนินการเฟืองตัวหนอน ขนาดที่เล็กกว่ามักใช้มือจับที่มีแผ่นล็อค ในขณะที่ขนาดที่ใหญ่กว่าโดยทั่วไปจะใช้ล้อเลื่อนและกระปุกเกียร์เพื่อลดแรงที่ต้องใช้ในการหมุนจาน

การพัฒนาท่อพลาสติกอุตสาหกรรมอย่างต่อเนื่องได้ขยายการใช้วาล์วผีเสื้อเทอร์โมพลาสติกในการใช้งานของไหลที่มีฤทธิ์กัดกร่อน Ningbo Baodi Plastic Valve Co., Ltd. เริ่มผลิตวาล์วพลาสติกในช่วงแรกของการพัฒนาวาล์วเทอร์โมพลาสติกทางอุตสาหกรรมในประเทศจีน ภูมิหลังนี้ทำให้บริษัทสามารถขยายกลุ่มผลิตภัณฑ์ของตนตั้งแต่วาล์วปิดแยกไปจนถึงระบบท่อพลาสติกอุตสาหกรรมที่สมบูรณ์

วาล์วผีเสื้อแบบแมนนวลทำงานอย่างไร?

การเคลื่อนไหวของแผ่นดิสก์แบบควอเตอร์เทิร์น

การทำงานพื้นฐานของก วาล์วผีเสื้อแบบแมนนวล ถูกควบคุมโดยการหมุนของแผ่นดิสก์ภายใน ที่จับ พวงมาลัยหรือกระปุกเกียร์จะถ่ายเทแรงบิดผ่านเพลาวาล์วไปยังจานเบรก

ในระหว่างการเปิด แผ่นดิสก์จะเคลื่อนออกจากตำแหน่งปิด และค่อยๆ เผยให้เห็นหน้าตัดของท่อมากขึ้น ในระหว่างการปิด แผ่นดิสก์จะหมุนไปทางบ่าวาล์วจนกระทั่งขอบด้านนอกเกิดการผนึกรอบเส้นรอบวงภายในของตัววาล์ว

ตำแหน่งที่เปิด: โดยปกติด้ามจับจะขนานกับท่อ และแผ่นดิสก์จะอยู่ในแนวเดียวกับทิศทางการไหล

ตำแหน่งปิด: โดยปกติที่จับจะตั้งฉากกับท่อ และแผ่นดิสก์จะปิดกั้นทางไหล

ตำแหน่งที่เปิดบางส่วน: ที่จับยังคงอยู่ระหว่างตำแหน่งเปิดและปิด ช่วยให้แผ่นดิสก์จำกัดพื้นที่การไหลบางส่วนได้

ตำแหน่งเกียร์: โดยปกติกระปุกเกียร์จะมีตัวบ่งชี้ทางกลไกที่แสดงตำแหน่งดิสก์โดยประมาณ

ในวาล์วปีกผีเสื้อแบบแมนนวลที่ผลิตอย่างเหมาะสม จาน เพลา และบ่าจะต้องอยู่ในแนวที่ถูกต้องตลอดการเคลื่อนไหวที่สมบูรณ์ Ningbo Baodi Plastic Valve Co., Ltd. ได้สะสมประสบการณ์การผลิตวาล์วพลาสติกอุตสาหกรรมมากกว่า 40 ปี ซึ่งมีความสำคัญเนื่องจากความสม่ำเสมอของมิติส่งผลโดยตรงต่อประสิทธิภาพการปิดผนึกและแรงบิดในการทำงาน

ดิสก์ควบคุมการไหลอย่างไร

เมื่อมุมของแผ่นดิสก์เปลี่ยนไป พื้นที่การไหลที่มีประสิทธิผลภายในไปป์ไลน์ก็เปลี่ยนแปลงไปด้วย ที่มุมเปิดเล็กๆ จานจะปิดกั้นส่วนใหญ่ของท่อและสร้างการไหลที่มีความเร็วสูงอย่างเข้มข้นรอบขอบ เมื่อแผ่นดิสก์เคลื่อนเข้าใกล้ตำแหน่งเปิดจนสุด ทางเดินที่มีอยู่จะเพิ่มขึ้นและความต้านทานลดลง

ความสัมพันธ์ระหว่างมุมจานกับอัตราการไหลจริงไม่เป็นเส้นตรงอย่างสมบูรณ์ การเปลี่ยนแปลงเล็กน้อยในมุมจานอาจก่อให้เกิดการเปลี่ยนแปลงอย่างมีนัยสำคัญในการไหลภายในช่วงการทำงานหนึ่ง ในขณะที่การเปลี่ยนแปลงที่คล้ายกันใกล้กับตำแหน่งเปิดสุดอาจมีผลกระทบน้อยลง

ซึ่งหมายความว่าวาล์วปีกผีเสื้อแบบแมนนวลสามารถใช้สำหรับการปรับการไหลทั่วไปได้ แต่ประสิทธิภาพจะขึ้นอยู่กับแรงดันในท่อ เส้นผ่านศูนย์กลางของท่อ ความเร็วของของไหล รูปทรงของจานเบรก และสภาวะดาวน์สตรีม

หลักการปิดผนึก

ในวาล์วปีกผีเสื้อแบบแมนนวลแบบนั่งนุ่ม ขอบด้านนอกของจานจะบีบอัดที่นั่งแบบยางยืดหรือโพลีเมอร์เมื่อวาล์วถึงตำแหน่งปิด แรงอัดต้องเพียงพอต่อการควบคุมการรั่วไหลโดยไม่สร้างแรงบิดในการทำงานมากเกินไป

สำหรับการบริการด้านสารเคมี ความเข้ากันได้ของบ่าวาล์วถือเป็นสิ่งสำคัญ ที่นั่งที่พองตัว แข็งตัว หรือสูญเสียความยืดหยุ่นหลังจากการสัมผัสกับตัวกลางในกระบวนการอาจส่งผลต่อประสิทธิภาพการปิดเครื่องและการเคลื่อนตัวของแผ่นดิสก์ Ningbo Baodi Plastic Valve Co., Ltd. ใช้ประสบการณ์ด้านเทอร์โมพลาสติกวาล์วและระบบท่ออุตสาหกรรมในการเลือกวัสดุสำหรับการใช้งานที่มีฤทธิ์กัดกร่อนและไวต่อสารเคมี

ส่วนประกอบหลักของวาล์วผีเสื้อแบบแมนนวล

ตัววาล์ว

ตัววาล์วรองรับแผ่นดิสก์ บ่า เพลา และกลไกการทำงาน นอกจากนี้ยังวางตำแหน่งวาล์วระหว่างหรือบนหน้าแปลนท่อโดยตรง

โครงสร้างตัวถังทั่วไปประกอบด้วยการออกแบบแผ่นเวเฟอร์ ตัวดึง และหน้าแปลน วาล์วผีเสื้อเทอร์โมพลาสติกอาจใช้โครงสร้างที่พัฒนาขึ้นสำหรับการเชื่อมต่อท่อพลาสติกโดยเฉพาะ

ตัวเครื่องต้องทนทานต่อแรงกดภายใน แรงจับยึดของหน้าแปลน การเคลื่อนที่ของท่อ และการสัมผัสต่อสิ่งแวดล้อม สำหรับวาล์วเทอร์โมพลาสติก การบีบอัดหน้าแปลนมากเกินไปหรือน้ำหนักท่อที่ไม่รองรับอาจทำให้ตัววาล์วผิดรูปและส่งผลต่อการเคลื่อนที่ของแผ่นดิสก์

Ningbo Baodi Plastic Valve Co., Ltd. ขยายสายผลิตภัณฑ์ในปี 2549 เพื่อรวมท่อและอุปกรณ์พลาสติกอุตสาหกรรม ซึ่งช่วยให้มิติตัวถังวาล์วและการเชื่อมต่อท่อถือเป็นส่วนหนึ่งของระบบที่มีการประสานงานมากกว่าที่จะถือเป็นส่วนประกอบที่ไม่เกี่ยวข้อง

แผ่นดิสก์

แผ่นดิสก์ควบคุมการไหลของของไหลโดยตรง เส้นผ่านศูนย์กลาง ความหนา รูปทรง และผิวสำเร็จมีอิทธิพลต่อความสามารถในการไหล การสูญเสียแรงดัน และแรงบิดในการทำงาน

แผ่นดิสก์ materials may include metal, coated metal or industrial thermoplastics. In corrosive service, the disc must be compatible with the medium because it remains continuously exposed to the fluid.

จานเบรกที่บางและเพรียวบางสามารถลดการสูญเสียแรงดันได้ ในขณะที่จานเบรกที่หนากว่าอาจให้ความแข็งแรงทางกลมากกว่า ตัวเลือกที่ถูกต้องขึ้นอยู่กับเส้นผ่านศูนย์กลางที่ระบุ แรงดันที่กำหนด ความเร็วของของไหล และสภาวะของตัวกลาง

เพลา

เพลาจะส่งแรงบิดจากด้ามจับหรือกระปุกเกียร์ไปยังจานเบรก การออกแบบบางแบบใช้เพลาต่อเนื่องที่ผ่านแผ่นดิสก์ ในขณะที่บางแบบใช้เพลาบนและล่างแยกกัน

เพลาจะต้องมีความแข็งแรงทางกลเพียงพอและทนต่อการกัดกร่อน ยังต้องอยู่ในแนวเดียวกันภายใต้แรงดันภายในและภาระของท่อภายนอก

บ่าวาล์ว

บ่าวาล์วจะสร้างซีลปิดหลักรอบแผ่นดิสก์ อาจสามารถเปลี่ยน เชื่อมติด ขึ้นรูป หรือเก็บรักษาโดยกลไก ขึ้นอยู่กับโครงสร้างของวาล์ว

การเลือกที่นั่งมีอิทธิพลต่อความเข้ากันได้ทางเคมี อุณหภูมิการทำงานสูงสุด แรงบิดในการปิด ประสิทธิภาพการรั่วไหล ความถี่ในการทำงาน และอายุการใช้งานที่คาดหวัง

เนื่องจาก Ningbo Baodi Plastic Valve Co., Ltd. ให้บริการแก่ผู้ใช้ในอุตสาหกรรมในกว่า 60 ประเทศ การใช้งานวาล์วจึงครอบคลุมเงื่อนไขน้ำ เคมี และกระบวนการที่หลากหลาย ซึ่งต้องประเมินความเข้ากันได้ของที่นั่งอย่างระมัดระวัง

มือจับและกระปุกเกียร์

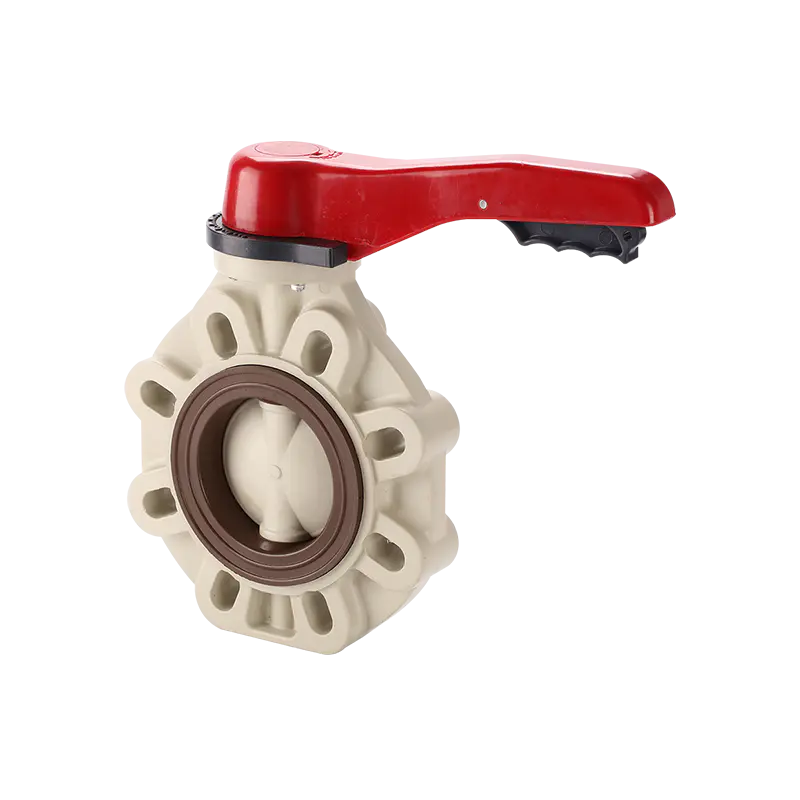

คันโยกถือเป็นเรื่องปกติสำหรับเด็กเล็ก วาล์วผีเสื้อแบบแมนนวล ขนาด โดยปกติด้ามจับจะประกอบเข้ากับแผ่นล็อคที่มีรอยบากซึ่งช่วยให้สามารถยึดแผ่นดิสก์ไว้ที่ตำแหน่งเปิดต่างๆ ได้

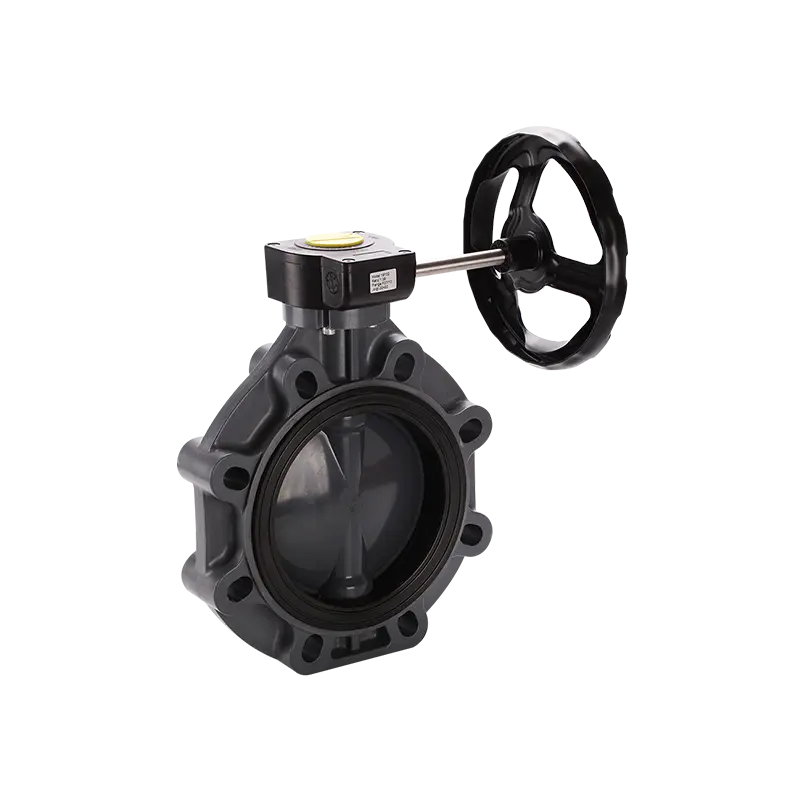

กล่องเกียร์จะใช้เมื่อแผ่นดิสก์ต้องการแรงบิดมากขึ้น ผู้ควบคุมเกียร์หนอนยังช่วยให้การเคลื่อนไหวช้าลงและควบคุมได้มากขึ้น ซึ่งสามารถลดแรงดันกระแทกในท่อขนาดใหญ่ได้

บูชและซีลก้าน

บูชรองรับเพลาและลดแรงเสียดทานระหว่างการทำงาน ซีลก้านป้องกันไม่ให้ตัวกลางในกระบวนการรั่วไปตามเพลาไปยังกลไกการทำงานภายนอก

การสึกหรอ การโจมตีด้วยสารเคมี อุณหภูมิที่มากเกินไป หรือการติดตั้งที่ไม่ถูกต้องอาจทำให้ส่วนประกอบเหล่านี้เสียหายได้ วัสดุของพวกเขาจึงควรเข้ากันได้กับตัวกลางในกระบวนการและสภาพแวดล้อมโดยรอบ

รูปแบบตัวถังวาล์วผีเสื้อแบบแมนนวลทั่วไป

เวเฟอร์วาล์วปีกผีเสื้อแบบแมนนวล

มีการติดตั้งวาล์วปีกผีเสื้อแบบแมนนวลแบบเวเฟอร์ระหว่างหน้าแปลนท่อทั้งสอง สลักเกลียวยาวหรือแท่งเกลียวจะลอดผ่านหน้าแปลนและยึดตัววาล์วให้เข้าที่

การออกแบบเวเฟอร์มีขนาดกะทัดรัดและน้ำหนักเบา ทำให้เหมาะสำหรับการติดตั้งในพื้นที่จำกัด

ลักษณะสำคัญ: ความยาวการติดตั้งสั้น น้ำหนักตัวต่ำ การติดตั้งหน้าแปลนที่ใช้งานได้จริง ความเหมาะสมสำหรับบริการปิดทั่วไป และการพึ่งพาหน้าแปลนท่อทั้งสองเพื่อรองรับกลไก

วาล์วเวเฟอร์ถูกนำมาใช้กันอย่างแพร่หลายในการบำบัดน้ำและท่ออุตสาหกรรมทั่วไป การออกแบบแผ่นเวเฟอร์เทอร์โมพลาสติกยังเหมาะสำหรับการใช้งานที่มีฤทธิ์กัดกร่อนหลายประเภท เมื่อวัสดุตัวถัง จาน และที่นั่งเข้ากันได้กับตัวกลางในกระบวนการ

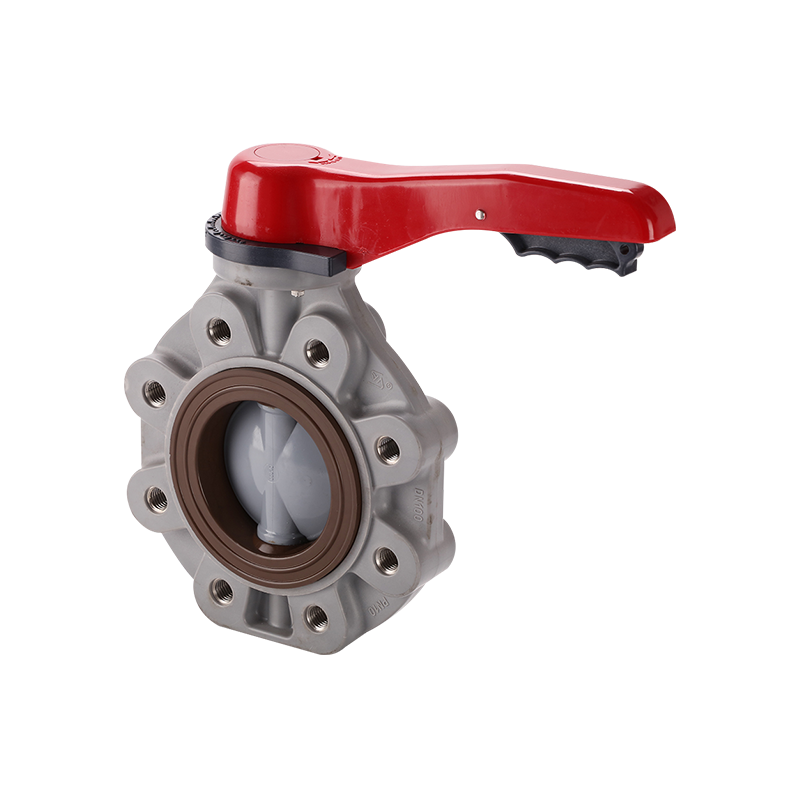

วาล์วปีกผีเสื้อแบบแมนนวล Lug

วาล์วปีกผีเสื้อแบบแมนนวลแบบดึงมีเกลียวหรือตัวเชื่อมอยู่รอบตัววาล์ว หน้าแปลนท่อแต่ละอันจะถูกยึดอย่างอิสระกับด้านหนึ่งของวาล์ว

โครงสร้างนี้อาจอนุญาตให้ถอดระบบท่อด้านหนึ่งออกได้ในขณะที่วาล์วยังคงเชื่อมต่อกับอีกด้านหนึ่ง อย่างไรก็ตาม ไม่ใช่ว่าวาล์วดึงทุกอันจะเหมาะสำหรับบริการทางตันด้วยแรงดันเต็มที่ แรงดันที่อนุญาตภายใต้เงื่อนไขนี้ต้องได้รับการยืนยันสำหรับการออกแบบเฉพาะ

วาล์วปีกผีเสื้อแบบแมนนวลแบบมีหน้าแปลน

วาล์วปีกผีเสื้อแบบแมนนวลแบบมีหน้าแปลนมีการเชื่อมต่อแบบหน้าแปลนที่ปลายทั้งสองข้าง ให้การเชื่อมต่อที่มั่นคงสำหรับท่อส่งอุตสาหกรรมที่มีเส้นผ่านศูนย์กลางขนาดใหญ่หรือที่มีความต้องการสูง

โดยปกติโครงสร้างหน้าแปลนต้องใช้พื้นที่ในการติดตั้งมากขึ้นและมีน้ำหนักมากกว่าการออกแบบแผ่นเวเฟอร์หรือตัวดึง ความแข็งแกร่งในการเชื่อมต่ออาจมีประโยชน์ในกรณีที่คาดว่าจะมีการเคลื่อนที่ของท่อหรือการรับน้ำหนักทางกลที่สูงขึ้น

Ningbo Baodi Plastic Valve Co., Ltd. ผลิตวาล์วเทอร์โมพลาสติกและส่วนประกอบท่อที่หลากหลาย ความครอบคลุมของผลิตภัณฑ์นี้มีประโยชน์เมื่อขนาดหน้าแปลน วัสดุ และพิกัดแรงดันจำเป็นต้องคงความสม่ำเสมอทั่วทั้งระบบท่อเคมี

การเปรียบเทียบรูปแบบตัววาล์วปีกผีเสื้อแบบแมนนวล

การออกแบบวาล์วผีเสื้อแบบแมนนวลแบบศูนย์กลางและแบบเยื้องศูนย์

บัตเตอร์ฟลายวาล์วแบบแมนนวลแบบศูนย์กลาง

ในการออกแบบที่มีศูนย์กลาง โดยทั่วไปเส้นกึ่งกลางเพลา ศูนย์กลางจาน และศูนย์กลางตัววาล์วจะอยู่ในแนวเดียวกัน

แผ่นดิสก์ยังคงสัมผัสกับเบาะนั่งแบบยืดหยุ่นได้ในระหว่างการหมุนส่วนใหญ่ โครงสร้างที่เรียบง่ายนี้มักใช้ในการบำบัดน้ำ การชลประทาน และการใช้สารเคมีที่มีแรงดันปานกลาง

ข้อดีหลัก: โครงสร้างเรียบง่าย ขนาดกะทัดรัด การซีลเบาะนั่งแบบนุ่มที่เชื่อถือได้ การบำรุงรักษาเชิงปฏิบัติ และความเหมาะสมสำหรับการควบคุมท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

ข้อจำกัดหลักคือการเสียดสีระหว่างแผ่นดิสก์กับเบาะนั่ง การทำงานซ้ำๆ จะทำให้เบาะนั่งค่อยๆ สึกได้ โดยเฉพาะอย่างยิ่งเมื่อตัวกลางมีอนุภาคแขวนลอยอยู่

บัตเตอร์ฟลายวาล์วแบบแมนนวลประหลาดเดี่ยว

การออกแบบที่มีจุดเยื้องศูนย์เดียวทำให้เพลาอยู่ห่างจากศูนย์กลางการซีลเล็กน้อย การชดเชยนี้สามารถลดการสัมผัสกันระหว่างส่วนของแผ่นดิสก์และเบาะนั่งในระหว่างการหมุน

การออกแบบนี้พบได้น้อยกว่าโครงสร้างแบบศูนย์กลางและแบบประหลาดคู่ แต่อาจใช้เมื่อต้องการลดการเสียดสีของเบาะนั่ง

วาล์วผีเสื้อแมนนวลแบบเยื้องศูนย์คู่

วาล์วปีกผีเสื้อแบบแมนนวลแบบเยื้องศูนย์สองชั้นใช้ออฟเซ็ตสองแบบ เพลาถูกแทนที่จากทั้งเส้นกึ่งกลางท่อและศูนย์กลางการปิดผนึกแผ่นดิสก์

เมื่อวาล์วเริ่มเปิด แผ่นดิสก์จะเคลื่อนออกจากเบาะได้เร็วกว่าในโครงสร้างที่มีศูนย์กลางร่วมกัน ซึ่งจะช่วยลดแรงเสียดทานและสามารถปรับปรุงอายุการใช้งานได้

การใช้งานทั่วไป: รอบการทำงานที่สูงขึ้น ขนาดวาล์วที่ใหญ่ขึ้น แรงดันส่วนต่างที่เพิ่มขึ้น และระบบที่ต้องการแรงบิดในการทำงานที่ต่ำกว่า

บัตเตอร์ฟลายวาล์วแบบแมนนวลแบบ Triple-Eccentric

การออกแบบแบบสามจุดเยื้องศูนย์จะเพิ่มรูปทรงการซีลแบบทำมุมให้กับออฟเซ็ตเพลาทั้งสอง พื้นผิวการซีลทำให้เกิดการสัมผัสที่สำคัญโดยส่วนใหญ่ใกล้กับตำแหน่งปิดสุดท้าย

โครงสร้างนี้มักเกี่ยวข้องกับระบบที่นั่งโลหะที่มีไว้สำหรับอุณหภูมิสูงและความต้องการบริการทางอุตสาหกรรม

สำหรับท่อเคมีเทอร์โมพลาสติกหลายแบบ การออกแบบเบาะนั่งแบบนุ่มแบบศูนย์กลางยังคงพบเห็นได้ทั่วไป เนื่องจากมีการผสมผสานความต้านทานการกัดกร่อนเข้ากับประสิทธิภาพการปิดผนึกที่ใช้งานได้จริง Ningbo Baodi Plastic Valve Co., Ltd. ได้สร้างพื้นฐานการผลิตเกี่ยวกับโครงสร้างวาล์วพลาสติกอุตสาหกรรมที่พัฒนาขึ้นสำหรับการใช้งานที่เกี่ยวข้องกับสารเคมี

การเปรียบเทียบการออกแบบวาล์วปีกผีเสื้อแบบแมนนวล

วัสดุวาล์วปีกผีเสื้อแบบแมนนวลและความเข้ากันได้ของสื่อ

พีวีซี

พีวีซี Manual Butterfly Valve products are used in water treatment, industrial water circulation and many chemical-transfer systems.

พีวีซี offers resistance to numerous acids, alkalis and salt solutions. Its suitability still depends on chemical concentration, working pressure and operating temperature.

ซีพีวีซี

ซีพีวีซี provides a higher allowable temperature range than standard PVC in many applications. It is used in hot-water and chemical piping where standard PVC may not provide sufficient thermal performance.

ในปี พ.ศ. 2549 บริษัท Ningbo Baodi Plastic Valve Co., Ltd. ได้กลายเป็นหนึ่งในบริษัทในประเทศกลุ่มแรก ๆ ที่ใช้วัสดุ CPVC กับวาล์วท่อระดับอุตสาหกรรม ประสบการณ์นี้เกี่ยวข้องกับการเลือกวาล์วปีกผีเสื้อแบบแมนนวลสำหรับระบบท่อเทอร์โมพลาสติกที่มีอุณหภูมิสูง

พีพี

พีพี is lightweight and resistant to many acids and alkaline solutions. It is used in chemical processing, wastewater treatment and industrial fluid-transfer systems.

คุณสมบัติทางกลและแรงดันที่อนุญาตจะแตกต่างกันไปตามอุณหภูมิ ดังนั้นจึงต้องตรวจสอบขีดจำกัดอุณหภูมิและแรงดันก่อนเลือก

พีวีดีเอฟ

พีวีดีเอฟ provides strong resistance to many aggressive chemicals and is also used where fluid purity is important.

มักได้รับการพิจารณาสำหรับกระบวนการทางเคมี การผลิตอุปกรณ์อิเล็กทรอนิกส์ และการบำบัดน้ำแบบพิเศษที่มีความต้องการสูง

โลหะและส่วนประกอบเคลือบ

การออกแบบวาล์วปีกผีเสื้อแบบแมนนวลบางรุ่นใช้ตัวเครื่องโลหะหรือจานที่มีการเคลือบป้องกันการกัดกร่อน เหล็กหล่อและเหล็กดัดมักใช้สำหรับท่อส่งน้ำทั่วไป ในขณะที่เลือกใช้สแตนเลสเมื่อต้องการความต้านทานการกัดกร่อนมากขึ้น

การเคลือบป้องกันจะต้องไม่เสียหายตลอดการบริการ ความเสียหาย การแตกร้าว หรือการหลุดร่อนอาจทำให้โลหะที่อยู่ด้านล่างสัมผัสกับตัวกลางในกระบวนการได้

การเปรียบเทียบวัสดุบ่าวาล์วผีเสื้อแบบแมนนวล

วาล์วปีกผีเสื้อแบบแมนนวลควรได้รับการประเมินว่าเป็นชุดประกอบที่สมบูรณ์ ตัวซีล แผ่นดิสก์ เบาะนั่ง เพลา และซีลก้านทั้งหมดอาจสัมผัสกับตัวกลางในกระบวนการหรือสภาพแวดล้อมโดยรอบ

ข้อมูลจำเพาะของวาล์วปีกผีเสื้อแบบแมนนวลที่สำคัญ

เส้นผ่านศูนย์กลางที่กำหนด

เส้นผ่านศูนย์กลางที่กำหนดระบุขนาดของการเชื่อมต่อท่อ บัตเตอร์ฟลายวาล์วใช้งานได้จริงกับท่อขนาดกลางและใหญ่ เนื่องจากความยาวและน้ำหนักของตัววาล์วยังค่อนข้างต่ำ

เส้นผ่านศูนย์กลางที่เลือกควรตรงกับทั้งขนาดท่อและความสามารถในการไหลที่ต้องการ วาล์วที่มีขนาดเล็กเกินไปอาจทำให้เกิดความเร็ว การสูญเสียแรงดัน การสั่นสะเทือน และเสียงรบกวนมากเกินไป

ระดับความดัน

ระดับแรงดันของวาล์วปีกผีเสื้อแบบแมนนวลจะต้องครอบคลุมแรงดันสูงสุดของระบบ รวมถึงแรงดันไฟกระชากที่อาจเกิดขึ้นด้วย

แรงดันที่อนุญาตจริงอาจถูกจำกัดด้วยวัสดุตัววาล์ว วัสดุบ่า การออกแบบจาน การเชื่อมต่อหน้าแปลน อุณหภูมิการทำงาน และสภาวะการติดตั้งทางตัน

โดยปกติพิกัดแรงดันวาล์วเทอร์โมพลาสติกจะลดลงเมื่ออุณหภูมิเพิ่มขึ้น

อุณหภูมิในการทำงาน

ความสามารถด้านอุณหภูมิของวาล์วปีกผีเสื้อแบบแมนนวลถูกกำหนดโดยส่วนประกอบที่ทนต่ออุณหภูมิน้อยที่สุด

อัตราอุณหภูมิร่างกายที่สูงไม่ได้รับประกันว่าเบาะนั่ง ซีลเพลา และส่วนประกอบภายในอื่นๆ สามารถทำงานได้ที่อุณหภูมิเดียวกัน

ค่าสัมประสิทธิ์การไหล

ค่า Cv และ Kv อธิบายความสามารถในการไหลของวาล์วภายใต้เงื่อนไขที่กำหนด ค่าจะเปลี่ยนไปตามมุมของแผ่นดิสก์เปลี่ยนไป

วาล์วปีกผีเสื้อแบบแมนนวลที่เปิดจนสุดโดยปกติจะสร้างการสูญเสียแรงดันน้อยกว่าวาล์วเดียวกันที่การเปิดบางส่วน อย่างไรก็ตาม จานยังคงอยู่ในเส้นทางการไหลและสร้างแนวต้านต่อไป

ประสิทธิภาพการปิดเครื่อง

ความสามารถในการปิดขึ้นอยู่กับความยืดหยุ่นของเบาะนั่ง สภาพพื้นผิวของแผ่นดิสก์ การจัดแนวเพลา แรงบิดในการปิด ทิศทางแรงดัน อุณหภูมิ และการปนเปื้อนของอนุภาค

ไม่ใช่วาล์วปีกผีเสื้อทุกตัวที่ได้รับการออกแบบให้มีระดับการรั่วไหลเท่ากัน ข้อกำหนดการปิดเครื่องจริงควรได้รับการยืนยันก่อนที่จะเลือกวาล์ว

แรงบิดปฏิบัติการ

แรงบิดในการทำงานได้รับผลกระทบจากขนาดของจานเบรก แรงดันแตกต่าง การอัดเบาะนั่ง ความหนืดของของเหลว และการก่อตัวของคราบสะสม

Ningbo Baodi Plastic Valve Co., Ltd. เป็นผู้ร่างมาตรฐานอุตสาหกรรมเคมีสำหรับวาล์วพลาสติกหลายประเภท แม้ว่าโครงสร้างของวาล์วแต่ละตัวจะแตกต่างกัน แต่ประสบการณ์ในการสร้างมาตรฐานยังคงเกี่ยวข้องกับการควบคุมขนาด ประสิทธิภาพของแรงดัน และข้อกำหนดของวัสดุในการผลิตวาล์วอุตสาหกรรม

ลักษณะการไหลของวาล์วผีเสื้อแบบแมนนวล

แผ่นดิสก์ Angle and Flow Rate

อัตราการไหลผ่านวาล์วปีกผีเสื้อแบบแมนนวลไม่เพิ่มขึ้นตามสัดส่วนโดยตรงกับมุมของจานเบรก

ในช่องเปิดเล็กๆ จานจะสร้างทางเดินแคบและมีความเร็วเฉพาะจุดสูง เมื่อช่องเปิดเพิ่มขึ้น พื้นที่การไหลที่มีประสิทธิภาพจะเติบโตอย่างรวดเร็ว เมื่อใกล้ตำแหน่งเปิดสุด การเคลื่อนจานเพิ่มเติมอาจทำให้การไหลเพิ่มขึ้นเล็กน้อยโดยสัมพันธ์กัน

ควรพิจารณาความสัมพันธ์แบบไม่เชิงเส้นนี้เมื่อใช้วาล์วเพื่อการควบคุมด้วยตนเอง

แรงดันตก

แรงดันตกคร่อมขึ้นอยู่กับเส้นผ่านศูนย์กลางวาล์ว ความหนาของแผ่นจาน มุมเปิด ความเร็วของของไหล ความหนาแน่นของของไหล รูปทรงของท่อ และสภาวะท้ายน้ำ

จานเจียรที่ได้รับการปรับปรุงสามารถปรับปรุงประสิทธิภาพการไหลได้ แต่จานต้องมีความแข็งแรงทางกลเพียงพอสำหรับแรงดันที่กำหนด

บริการควบคุมปริมาณ

วาล์วปีกผีเสื้อแบบแมนนวลสามารถควบคุมปริมาณได้ปานกลางในระบบที่เหมาะสม การใช้งานเป็นเวลานานในช่องเปิดขนาดเล็กมากอาจทำให้ขอบจานและที่นั่งสัมผัสกับการไหลที่มีความเร็วสูง

ผลกระทบที่อาจเกิดขึ้น ได้แก่ การสึกกร่อนของเบาะนั่ง การสึกหรอของขอบจานเบรก เสียงรบกวนที่มากเกินไป การสั่นสะเทือน การไหลที่ไม่เสถียร และการเกิดโพรงอากาศ

Ningbo Baodi Plastic Valve Co., Ltd. จัดหาวาล์วสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย ในระบบเคมี ควรประเมินสภาวะการควบคุมปริมาณอย่างระมัดระวัง เนื่องจากสารบางชนิดสามารถเร่งการสึกหรอหรือตกผลึกรอบๆ จานเบรกและเบาะนั่งได้

การเกิดโพรงอากาศ

การเกิดโพรงอากาศ occurs when local pressure falls below the fluid vapor pressure, causing vapor bubbles to form and then collapse.

การยุบตัวของฟองอากาศซ้ำๆ อาจทำให้แผ่นดิสก์ ที่นั่ง และท่อดาวน์สตรีมเสียหายได้ แรงดันตกคร่อมสูง อุณหภูมิของเหลวที่เพิ่มขึ้น และช่องวาล์วขนาดเล็กเพิ่มความเสี่ยงต่อการเกิดโพรงอากาศ

วิธีการเลือกวาล์วปีกผีเสื้อแบบแมนนวลที่ถูกต้อง

ระบุสื่อกระบวนการ

ขั้นตอนแรกคือการระบุองค์ประกอบของของเหลว ความเข้มข้นทางเคมี ความหนืด และปริมาณอนุภาค

ตัวกลางอาจรวมถึงน้ำสะอาด น้ำเสีย กรด อัลคาไล สารละลายเกลือ ตัวทำละลาย สารละลาย อากาศอัด ก๊าซความดันต่ำ หรือน้ำในกระบวนการที่มีสารเติมแต่ง

วัสดุที่เปียกทั้งหมดจะต้องได้รับการตรวจสอบว่าเข้ากันได้กับตัวกลางจริงหรือไม่

ยืนยันความดันและอุณหภูมิ

ควรตรวจสอบแรงดันปกติ แรงดันสูงสุด และแรงดันกระชากที่อาจเกิดขึ้น อุณหภูมิในการทำงาน อุณหภูมิในการทำความสะอาด และอุณหภูมิโดยรอบอาจส่งผลต่อประสิทธิภาพของวาล์วด้วย

สำหรับวาล์วเทอร์โมพลาสติก การลดพิกัดแรงดันและอุณหภูมิมีความสำคัญอย่างยิ่ง Ningbo Baodi พลาสติกวาล์ว Co., Ltd. มีประสบการณ์มากกว่าสี่ทศวรรษในการผลิตวาล์วพลาสติกอุตสาหกรรมสำหรับการใช้งานที่ต้องการซึ่งสมมติฐานอุณหภูมิความดันที่ไม่ถูกต้องอาจนำไปสู่การเสียรูปของร่างกายหรือความล้มเหลวของที่นั่ง

เลือกสไตล์ตัวถัง

วาล์วปีกผีเสื้อแบบแมนนวลแบบเวเฟอร์เหมาะสำหรับงานที่ต้องมีน้ำหนักเบาและพื้นที่การติดตั้งน้อยที่สุด

อาจเลือกใช้วาล์วดึงในกรณีที่การจัดวางท่อจำเป็นต้องมีการเชื่อมต่อหน้าแปลนที่เป็นอิสระ

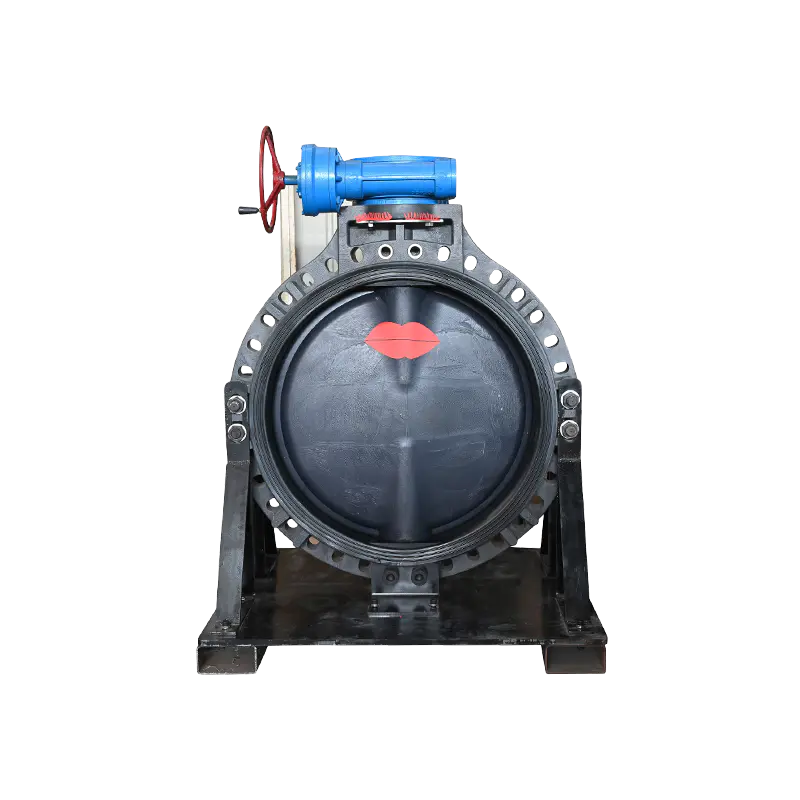

วาล์วแบบหน้าแปลนเหมาะสำหรับท่อขนาดใหญ่หรือการติดตั้งที่ต้องการความเสถียรในการเชื่อมต่อที่มากขึ้น

เลือกวัสดุที่นั่ง

การเลือกที่นั่งควรคำนึงถึงความทนทานต่อสารเคมี อุณหภูมิในการทำงาน การเสียดสี และความถี่ในการทำงาน

EPDM อาจเหมาะกับน้ำและสารเคมีเจือจางบางชนิด NBR มีความเหมาะสมมากกว่าสำหรับการใช้งานที่เกี่ยวข้องกับน้ำมันหลายประเภท PTFE มีความทนทานต่อสารเคมีได้กว้าง แต่ต้องมีโครงสร้างรองรับที่เหมาะสม

เลือกวัสดุของดิสก์

แผ่นดิสก์ถูกสัมผัสกับสื่อกระบวนการอย่างถาวร ตัววาล์วที่ทนต่อการกัดกร่อนไม่สามารถชดเชยแผ่นดิสก์ที่เข้ากันไม่ได้

ดังนั้นควรประเมินวัสดุของแผ่นดิสก์ ซับใน หรือการเคลือบป้องกันอย่างอิสระ

กำหนดวิธีการใช้งาน

การทำงานของก้านบังคับเหมาะสำหรับวาล์วที่มีขนาดเล็กกว่า โดยทั่วไปแล้วกระปุกเกียร์จะเหมาะกับวาล์วขนาดใหญ่ แรงดันต่างสูง หรือการใช้งานที่ต้องการการเคลื่อนไหวทีละน้อย

ตรวจสอบความเข้ากันได้ของหน้าแปลน

เส้นผ่านศูนย์กลางภายในของหน้าแปลนท่อต้องมีระยะห่างเพียงพอเพื่อให้จานหมุนได้ การออกแบบหน้าแปลน การบุท่อ หรือการเชื่อมภายในบางอย่างอาจรบกวนขอบแผ่นดิสก์

มาตรฐานหน้าแปลน รูปแบบสลักเกลียว หน้าซีล และขนาดการเชื่อมต่อควรตรงกับวาล์วปีกผีเสื้อแบบแมนนวลที่เลือก

แนวทางการติดตั้งวาล์วปีกผีเสื้อแบบแมนนวล

ตรวจสอบวาล์ว

ก่อนการติดตั้ง ให้ตรวจสอบแผ่นดิสก์ บ่า ตัวถัง เพลา และกลไกการทำงาน แผ่นดิสก์ควรเคลื่อนที่ได้อย่างราบรื่นตลอดการเคลื่อนที่

ภายในวาล์วควรปราศจากวัสดุบรรจุภัณฑ์ สิ่งสกปรก และอนุภาคแข็ง

ทำความสะอาดท่อ

ตะกรันจากการเชื่อม ทราย และเศษอื่นๆ อาจบาดเบาะหรือทำให้แผ่นดิสก์เป็นรอยระหว่างการทำงานครั้งแรกได้

ดังนั้นควรล้างท่อก่อนที่จะใช้งานวาล์วปีกผีเสื้อแบบแมนนวล

เปิดแผ่นดิสก์ไว้เล็กน้อย

ในระหว่างการติดตั้ง แผ่นดิสก์มักจะอยู่ในตำแหน่งที่เปิดเล็กน้อยแทนที่จะปิดสนิท

เพื่อป้องกันไม่ให้ขอบของแผ่นดิสก์ติดอยู่หรือถูกบีบอัดอย่างไม่ถูกต้องระหว่างหน้าแปลนท่อ

จัดแนวหน้าแปลน

หน้าแปลนควรขนานกันและอยู่ตรงกลางอย่างถูกต้อง ไม่ควรใช้วาล์วเพื่อดึงท่อที่ไม่ตรงตำแหน่งให้เข้าที่

การวางแนวที่ไม่ถูกต้องอาจทำให้ร่างกายเสียรูป เพิ่มแรงบิดในการทำงาน หรือทำให้จานสัมผัสกับผนังท่อ

ขันโบลท์ให้แน่นเท่าๆ กัน

ควรขันโบลต์ให้แน่นทีละน้อยในลักษณะกากบาท ซึ่งจะช่วยกระจายแรงยึดจับรอบๆ ตัววาล์วให้เท่าๆ กัน

สำหรับวาล์วผีเสื้อแบบแมนนวลแบบเทอร์โมพลาสติก การใช้แรงโบลต์มากเกินไปอาจทำให้ร่างกายหรือเบาะนั่งผิดรูปได้ Ningbo Baodi Plastic Valve Co., Ltd. ให้บริการท่อพลาสติกอุตสาหกรรม ข้อต่อ และวาล์วที่สามารถเลือกได้ตามมาตรฐานการเชื่อมต่อที่มีการประสานงาน ซึ่งช่วยลดความไม่ตรงกันของมิติระหว่างการติดตั้ง

ตรวจสอบระยะห่างของดิสก์

ก่อนที่จะขันให้แน่นครั้งสุดท้าย ควรหมุนจานเจียรอย่างระมัดระวังเพื่อให้แน่ใจว่าจานจะไม่สัมผัสกับท่อหรือหน้าแปลนด้านใน

หลังการติดตั้งควรเปิดและปิดวาล์วอีกครั้งเพื่อให้แน่ใจว่าการทำงานราบรื่น

การทำงานที่ปลอดภัยและการบำรุงรักษาตามปกติ

การดำเนินการด้วยตนเองที่ถูกต้อง

ผู้ปฏิบัติงานควรหมุนที่จับหรือวงล้ออย่างนุ่มนวล ไม่ควรใช้แถบต่อขยายเว้นแต่จะได้รับการอนุมัติเป็นพิเศษสำหรับวาล์ว

แรงที่มากเกินไปอาจทำให้เพลา กระปุกเกียร์ จุดเชื่อมต่อจานเบรก หรือบ่าวาล์วเสียหายได้

การดำเนินงานเป็นระยะ

วาล์วปีกผีเสื้อแบบแมนนวลซึ่งยังคงอยู่ในตำแหน่งเดียวเป็นเวลานานอาจเกิดการยึดเกาะของเบาะ การกัดกร่อน หรือสะสมตัว

ในกรณีที่สภาวะของระบบเอื้ออำนวย การเปิดและปิดเป็นระยะสามารถช่วยยืนยันได้ว่าวาล์วยังคงทำงานอยู่

เพลา and Gearbox Inspection

ควรตรวจสอบบริเวณเพลาว่ามีการรั่วไหลภายนอกหรือไม่ ควรตรวจสอบกระปุกเกียร์เพื่อหาตัวยึดที่หลวม ตัวบ่งชี้ที่เสียหาย และความต้านทานการทำงานที่ผิดปกติ

การเปลี่ยนแปลงแรงบิดของวงล้อจักรอย่างมีนัยสำคัญอาจบ่งบอกถึงปัญหาภายใน

การตรวจสอบที่นั่งและแผ่นดิสก์

ควรตรวจสอบเบาะนั่งว่ามีรอยบาด บวม การแข็งตัว และการเสียรูปถาวรหรือไม่ ควรตรวจสอบแผ่นดิสก์เพื่อดูการกัดกร่อน รอยขีดข่วน และความเสียหายของสารเคลือบ

Ningbo Baodi Plastic Valve Co., Ltd. ได้รับการรับรองระบบ ISO 9001, ISO 14001 และ ISO 45001 ระบบการจัดการเหล่านี้สนับสนุนการผลิตและการควบคุมกระบวนการที่มีความเสถียร ในขณะที่การตรวจสอบภาคสนามตามปกติยังคงเป็นสิ่งจำเป็นหลังจากที่วาล์วเข้าสู่การบริการแล้ว

การสนับสนุนไปป์ไลน์

วาล์วไม่ควรรับน้ำหนักท่อมากเกินไป วาล์วขนาดใหญ่อาจต้องมีการรองรับทางกลที่เป็นอิสระ

ควรควบคุมการสั่นสะเทือนของท่อ การขยายตัวเนื่องจากความร้อน และผลกระทบภายนอก เพื่อป้องกันความเครียดบนตัววาล์ว

ปัญหาวาล์วปีกผีเสื้อแบบแมนนวลทั่วไป

วาล์วทำงานยาก

สาเหตุที่เป็นไปได้: การกดทับเบาะนั่งมากเกินไป หน้าแปลนท่อไม่ตรงแนว แผ่นดิสก์รบกวนท่อ ตัวกลางที่ตกผลึก การสะสมของตะกอน การกัดกร่อนของเพลา หรือกระปุกเกียร์เสียหาย

ไม่ควรบังคับวาล์วก่อนที่จะระบุสาเหตุของแรงบิดที่เพิ่มขึ้น

การรั่วไหลของต้นกำเนิด

การรั่วไหลรอบๆ เพลาอาจเป็นผลมาจากซีลที่สึกหรอ บูชเสียหาย การกัดกร่อนของเพลา หรืออุณหภูมิในการทำงานที่มากเกินไป

ควรแยกระบบ ลดแรงดัน และระบายออกก่อนดำเนินการบำรุงรักษา

การรั่วไหลภายใน

สาเหตุที่เป็นไปได้: ความเสียหายของเบาะนั่ง, ขอบจานเบรกเสียหาย, อนุภาคติดอยู่, การปิดที่ไม่สมบูรณ์, ความไม่เข้ากันของสารเคมี, การเสียรูปของร่างกาย หรือแรงบิดในการทำงานที่ไม่ถูกต้อง

ในระบบที่มีฤทธิ์กัดกร่อน เบาะนั่งบวมหรือการโจมตีที่พื้นผิวของแผ่นดิสก์อาจค่อยๆ Ningbo Baodi Plastic Valve Co., Ltd. ให้บริการแก่องค์กรนับหมื่นในตลาดภายในประเทศและต่างประเทศ ซึ่งความน่าเชื่อถือของวาล์วในระยะยาวมักขึ้นอยู่กับการเลือกวัสดุและคุณภาพการติดตั้งพอๆ กับการออกแบบวาล์วพื้นฐาน

เสียงรบกวนและการสั่นสะเทือน

ความเร็วการไหลสูง แรงดันตกมากเกินไป หรือการทำงานเป็นเวลานานที่ช่องเปิดขนาดเล็กสามารถสร้างเสียงรบกวนและการสั่นสะเทือนได้

การเกิดโพรงอากาศ and unstable downstream flow may also contribute. The operating point should be reviewed rather than treating the noise as an isolated mechanical problem.

การใช้งานทั่วไปของวาล์วปีกผีเสื้อแบบแมนนวล

การบำบัดน้ำ

วาล์วปีกผีเสื้อแบบแมนนวลใช้ในท่อน้ำดิบ การกรอง การไหลเวียนและการระบายน้ำ

โครงสร้างที่กะทัดรัดมีประโยชน์อย่างยิ่งในระบบที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ซึ่งจำเป็นต้องควบคุมน้ำหนักวาล์วและพื้นที่ห้องอุปกรณ์

การแปรรูปทางเคมี

ผลิตภัณฑ์วาล์วปีกผีเสื้อแบบแมนนวลแบบเทอร์โมพลาสติกสามารถเลือกใช้กับกรด ของเหลวอัลคาไลน์ และสารเคมีที่มีฤทธิ์กัดกร่อนอื่นๆ ได้ เมื่อวัสดุที่ตัวถัง แผ่นขัด ที่นั่ง และซีลเข้ากันได้

Ningbo Baodi Plastic Valve Co., Ltd. พัฒนาจากโรงงานวาล์วเคมี Zhenhai และโรงงานวาล์วพลาสติก Beilun การเชื่อมโยงตั้งแต่เนิ่นๆ กับการผลิตวาล์วเคมีเป็นรากฐานที่เป็นประโยชน์สำหรับการใช้งานวาล์วป้องกันการกัดกร่อนทางอุตสาหกรรม

ระบบชลประทาน

วาล์วปีกผีเสื้อใช้สำหรับการปิดระบบท่อหลัก การแยกสาขา และการควบคุมตัวกรองในเครือข่ายชลประทาน

มือจับแบบแมนนวลช่วยให้ผู้ปฏิบัติงานควบคุมท่อขนาดใหญ่โดยไม่ต้องใช้ไฟฟ้า นิวแมติก หรือไฮดรอลิกจากภายนอก

น้ำหล่อเย็นและการไหลเวียน

วาล์วปีกผีเสื้อแบบแมนนวลมีอยู่ทั่วไปในระบบน้ำหล่อเย็น น้ำในกระบวนการ และระบบหมุนเวียน

ควรตรวจสอบความเข้ากันได้ของเบาะนั่งเมื่อน้ำมีสารยับยั้งการกัดกร่อน สารทำความสะอาด หรือสารเคมีอื่นๆ

อุปกรณ์อุตสาหกรรม

สามารถติดตั้งวาล์วปีกผีเสื้อแบบแมนนวลรอบๆ ปั๊ม ถัง ตัวกรอง เครื่องแลกเปลี่ยนความร้อน อุปกรณ์ผสม หน่วยบำบัด และลื่นไถลของกระบวนการ

วาล์วช่วยให้สามารถแยกส่วนอุปกรณ์แต่ละส่วนเพื่อทำความสะอาด ตรวจสอบ ซ่อมแซมหรือเปลี่ยนใหม่ได้

ระบบอากาศและก๊าซความดันต่ำ

วาล์วผีเสื้ออาจใช้ในการระบายอากาศ การจัดการอากาศ และการใช้งานก๊าซแรงดันต่ำบางประเภท

ต้องยืนยันประสิทธิภาพการปิดเครื่องที่จำเป็นและเงื่อนไขความปลอดภัยของสื่อก่อนการติดตั้ง

คำถามที่พบบ่อยเกี่ยวกับวาล์วผีเสื้อแบบแมนนวล

วาล์วปีกผีเสื้อแบบแมนนวลสามารถใช้ควบคุมการไหลได้หรือไม่

วาล์วปีกผีเสื้อแบบแมนนวลสามารถใช้เพื่อควบคุมการไหลในระดับปานกลางได้ อย่างไรก็ตาม การทำงานในระยะยาวที่ช่องเปิดขนาดเล็กมากอาจทำให้เกิดความเร็ว แรงสั่นสะเทือน เสียงรบกวน และการกัดเซาะเบาะนั่งได้สูง

ควรเลือกขนาดวาล์วและมุมการทำงานปกติตามช่วงการไหลจริง

วาล์วปีกผีเสื้อแบบแมนนวลสามารถปิดระบบโดยสมบูรณ์ได้หรือไม่

วาล์วปีกผีเสื้อแบบแมนนวลแบบนั่งนุ่มที่เลือกอย่างเหมาะสมสามารถให้การปิดที่เชื่อถือได้ ประสิทธิภาพการรั่วซึมที่แท้จริงขึ้นอยู่กับวัสดุของเบาะนั่ง สภาพของแผ่นดิสก์ แรงดันใช้งาน และแรงบิดในการปิด

ข้อกำหนดการปิดเครื่องเฉพาะควรได้รับการยืนยันจากข้อกำหนดเฉพาะของวาล์ว

สามารถติดตั้งวาล์วในแนวตั้งได้หรือไม่?

ผลิตภัณฑ์วาล์วปีกผีเสื้อแบบแมนนวลส่วนใหญ่สามารถติดตั้งได้ในท่อแนวนอนหรือแนวตั้ง

สำหรับของเหลวที่มีอนุภาค ควรพิจารณาทิศทางของเพลาและการวางแนวท่อเพื่อลดการสะสมของตะกอนบริเวณส่วนล่างของจาน

เหตุใดแผ่นดิสก์จึงยังคงอยู่ใน Flow Passage

แผ่นดิสก์เป็นองค์ประกอบควบคุมการหมุนและติดตั้งไว้อย่างถาวรภายในท่อ ซึ่งจะทำให้วาล์วมีความยาวลำตัวสั้นและมีน้ำหนักเบา แม้ว่าจะทำให้เกิดการสูญเสียแรงดันบ้างก็ตาม

ความแตกต่างระหว่างวาล์วผีเสื้อ Wafer และ Lug คืออะไร?

วาล์วเวเฟอร์ถูกยึดไว้ระหว่างหน้าแปลนท่อสองอันพร้อมสลักเกลียว วาล์วดึงมีเกลียวแยกแต่ละอันอยู่รอบๆ ตัว ช่วยให้แต่ละหน้าแปลนท่อสามารถเชื่อมต่อแยกกันได้

ไม่ว่าวาล์วดึงจะสามารถใช้บริการทางตันได้หรือไม่นั้นขึ้นอยู่กับการออกแบบเฉพาะและระดับแรงดัน

วาล์วปีกผีเสื้อแบบแมนนวลสามารถจัดการกับของเหลวที่มีของแข็งได้หรือไม่

อาจใช้กับของเหลวบางชนิดที่มีอนุภาคแขวนลอย แต่ต้องพิจารณาขนาดอนุภาค ความแข็ง ความเข้มข้น และลักษณะการตกตะกอน

อนุภาคอาจติดอยู่ระหว่างแผ่นดิสก์และบ่าหรือทำให้เกิดการกัดเซาะเมื่อวาล์วเปิดบางส่วน

ทำไมวาล์วจึงหมุนยาก?

สาเหตุที่พบบ่อย ได้แก่ การเสียดสีเบาะนั่งมากเกินไป หน้าแปลนไม่ตรง การรบกวนของท่อ ตะกอน การตกผลึกทางเคมี การกัดกร่อนของเพลา และปัญหากระปุกเกียร์

ไม่ควรใช้แรงเพิ่มเติมจนกว่าจะระบุสาเหตุได้

ควรเปิดหรือปิดแผ่นดิสก์ระหว่างการติดตั้ง?

โดยปกติแผ่นดิสก์จะถูกเปิดไว้เล็กน้อย สิ่งนี้จะช่วยปกป้องขอบแผ่นดิสก์และบ่าในขณะที่วาล์วอยู่ในตำแหน่งและขันน็อตหน้าแปลนให้แน่น

วาล์วผีเสื้อแบบแมนนวลแบบพลาสติกสามารถใช้ที่อุณหภูมิสูงได้หรือไม่?

สามารถใช้งานได้ภายในช่วงอุณหภูมิที่กำหนดของร่างกาย ที่นั่ง และซีล โดยปกติความดันที่อนุญาตจะลดลงเมื่ออุณหภูมิเพิ่มขึ้น

Ningbo Baodi Plastic Valve Co., Ltd. เป็นหนึ่งในองค์กรในประเทศในยุคแรกๆ ที่ใช้ CPVC ในวาล์วท่อระดับอุตสาหกรรม โดยมีตัวเลือกวัสดุสำหรับการใช้งานที่ต้องการความสามารถด้านอุณหภูมิที่สูงกว่า PVC มาตรฐาน

วาล์วผีเสื้อแบบแมนนวลมีอายุการใช้งานนานแค่ไหน?

อายุการใช้งานขึ้นอยู่กับความถี่ในการทำงาน ปานกลาง ความดัน อุณหภูมิ ความเร็วการไหล วัสดุของเบาะนั่ง การติดตั้งและการบำรุงรักษา

วาล์วในการให้บริการน้ำสะอาดอาจมีอายุการใช้งานยาวนานกว่าการออกแบบเดียวกันในการให้บริการสารเคมีที่มีฤทธิ์กัดกร่อนหรือตกผลึก

อะไรทำให้เกิดการรั่วไหลภายใน?

การรั่วไหลภายในอาจเกิดจากการที่เบาะนั่งขาด แผ่นดิสก์เสียหาย เศษที่ติดอยู่ ตำแหน่งปิดที่ไม่ถูกต้อง วัสดุที่เข้ากันไม่ได้ หรือการเสียรูปของร่างกาย

การทำความสะอาดท่อก่อนการติดตั้งเป็นวิธีที่มีประสิทธิภาพที่สุดในการลดความเสียหายของเบาะนั่งตั้งแต่เนิ่นๆ

สามารถเปลี่ยนที่นั่งได้หรือไม่?

วาล์วปีกผีเสื้อแบบแมนนวลบางรุ่นมีที่นั่งแบบเปลี่ยนได้ ในขณะที่รุ่นอื่นๆ ใช้ที่นั่งแบบบอนด์หรือแบบหล่อ

วิธีการบำรุงรักษาขึ้นอยู่กับโครงสร้างของตัววาล์วและการออกแบบการยึดบ่าวาล์ว

ทิศทางการไหลมีความสำคัญหรือไม่?

วาล์วปีกผีเสื้อหลายตัวเหมาะสำหรับการไหลแบบสองทิศทาง วาล์วประหลาดหรือออกแบบมาเป็นพิเศษอาจมีทิศทางการไหลที่ต้องการ

ควรปฏิบัติตามลูกศรการไหลหรือคำแนะนำในการติดตั้งที่มาพร้อมกับวาล์ว

ข้อมูลใดบ้างที่จำเป็นก่อนเลือกวาล์วปีกผีเสื้อแบบแมนนวล

ข้อมูลที่จำเป็นประกอบด้วยเส้นผ่านศูนย์กลางที่ระบุ รูปแบบตัวถัง วัสดุตัวเครื่อง วัสดุจาน วัสดุเพลา วัสดุบ่า วัสดุซีล อัตราแรงดัน อุณหภูมิในการทำงาน ตัวกลางในกระบวนการ ความเข้มข้นของสารเคมี อัตราการไหลที่ต้องการ มาตรฐานการเชื่อมต่อ ทิศทางการติดตั้ง วิธีการใช้งาน และประสิทธิภาพการปิดเครื่องที่ต้องการ

ข้อมูลการทำงานที่ครบถ้วนช่วยให้วาล์วปีกผีเสื้อแบบแมนนวลที่เลือกสามารถจับคู่กับสภาพท่อจริงได้ ไม่ใช่แค่เส้นผ่านศูนย์กลางที่ระบุเท่านั้น
