วาล์วไดอะแฟรมแบบแมนนวล

บ้าน / สินค้า / Manual Valve / วาล์วไดอะแฟรมแบบแมนนวล / วาล์วไดอะแฟรมหน้าแปลน

พ.ศV：ทรูยูเนี่ยนไดอะแฟรมวาล์ว ถัดไป：ไม่มีบทความถัดไป

อะไหล่และวัสดุ
ขนาดและข้อมูลจำเพาะ
คำอธิบาย
ตัวเลือก
คำถามที่พบบ่อย
ติดต่อเรา

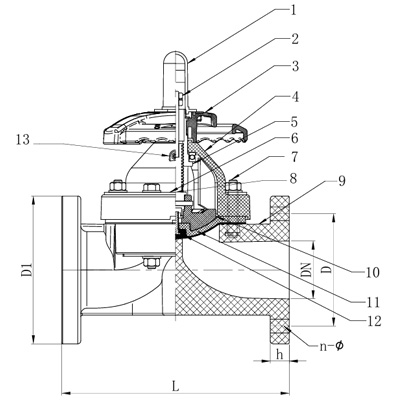

เลขที่.	อะไหล่	วัสดุ
1	ฝาครอบเกจ	พีซี
2	สตั๊ดนัท	เหล็ก， สแตนเลส
3	แฮนด์วีล	เอบีเอส, พีพีจี
4	ฝากระโปรง	PPG, FRPP, PPH, UPVC, CPVC, PVDF
5	แขนเสื้อ	เหล็กหล่อชุบนิกเกิล, โลหะผสมทองแดง
6	คณะกรรมการ	เหล็กเคลือบพลาสติค สแตนเลส
7	สตั๊ดโบลท์และน็อต	เหล็ก， สแตนเลส
8	ก้าน	เหล็ก， สแตนเลส，copper alloy
9	ร่างกาย	FRPP, PPH, UPVC, CPVC, PVDF
10	คอมเพรสเซอร์	PVDF，CPVC，PVDF，CPVC，เหล็กหล่อ
11	เบาะ	อีพีดีเอ็ม,เอฟพีเอ็ม
12	ไดอะแฟรม	อีพีดีเอ็ม,เอฟพีเอ็ม，PVDF，FEP，PFA，PTFE
13	หัวอัดจาระบี	DN80，80-250 ใช้แล้วเท่านั้น，โลหะผสมทองแดง，สแตนเลส

ค่าอ้างอิง CV
เปิดเต็ม 100%

ดีเอ็น			ค่า CV

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) กราฟอุณหภูมิ%ความดัน

ดีเอ็น	FRPP			พีพีเอช			ยูพีวีซี		ซีพีวีซี			พีวีดีเอฟ
	20 ℃	60 ℃	90 ℃	20 ℃	60 ℃	85 ℃	20 ℃	50 ℃	20 ℃	60 ℃	85 ℃	20 ℃	60 ℃	90 ℃	120 ℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

ตารางขนาด

ดีเอ็น	D1 (มม.)			ง (มม.)			ลิตร (มม.)				ชั่วโมง (มม.)	n			φ (มม.)

	เอชจี/ดินแดง	JIS	แอนซี่	เอชจี/ดินแดง	JIS	แอนซี่	HG	ดิน	JIS	แอนซี่		เอชจี/ดินแดง	JIS	แอนซี่	เอชจี/ดินแดง	JIS	แอนซี่

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

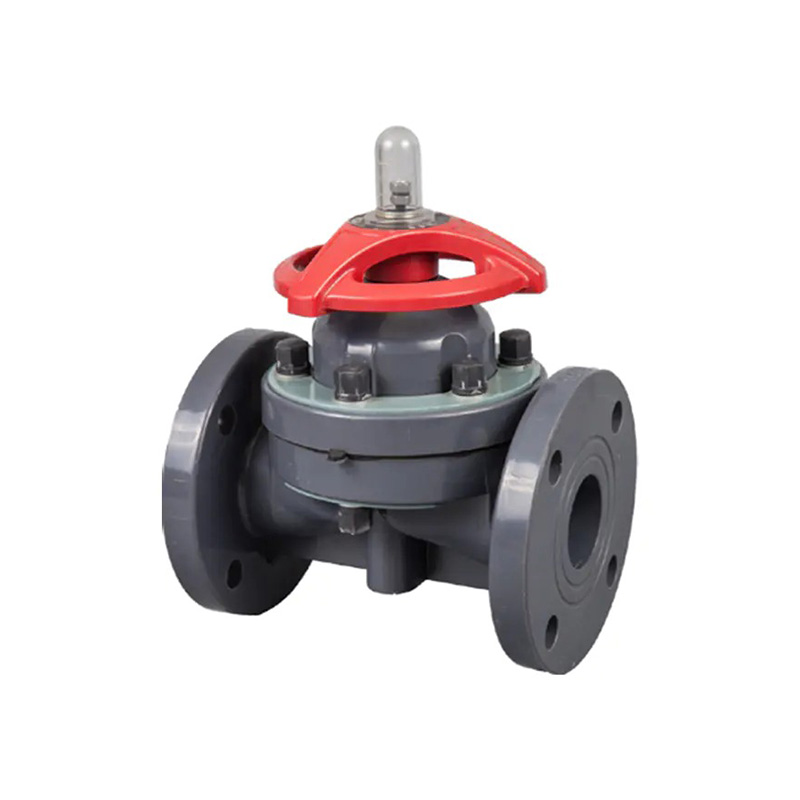

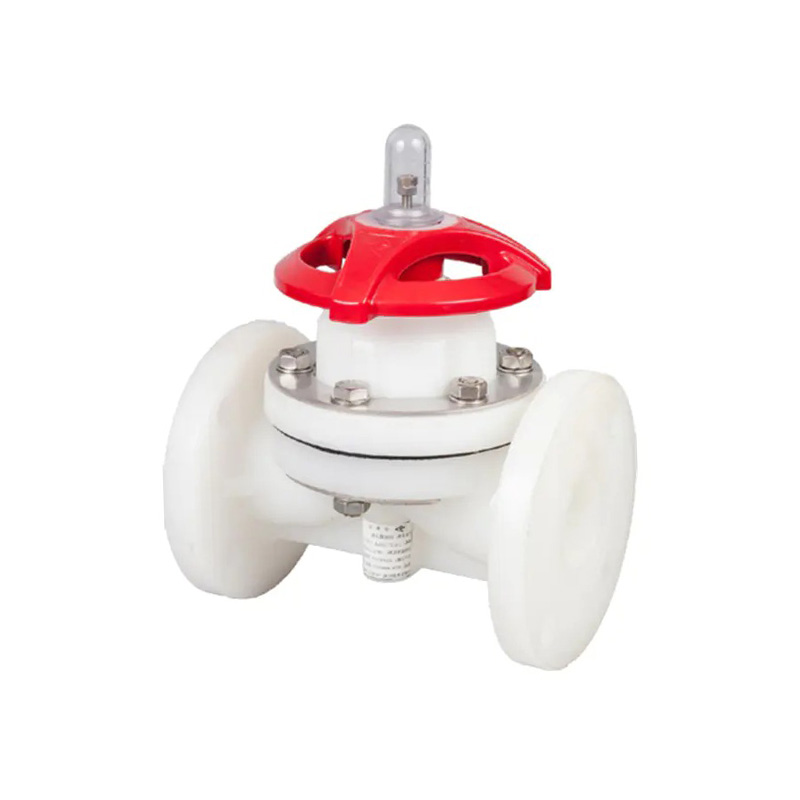

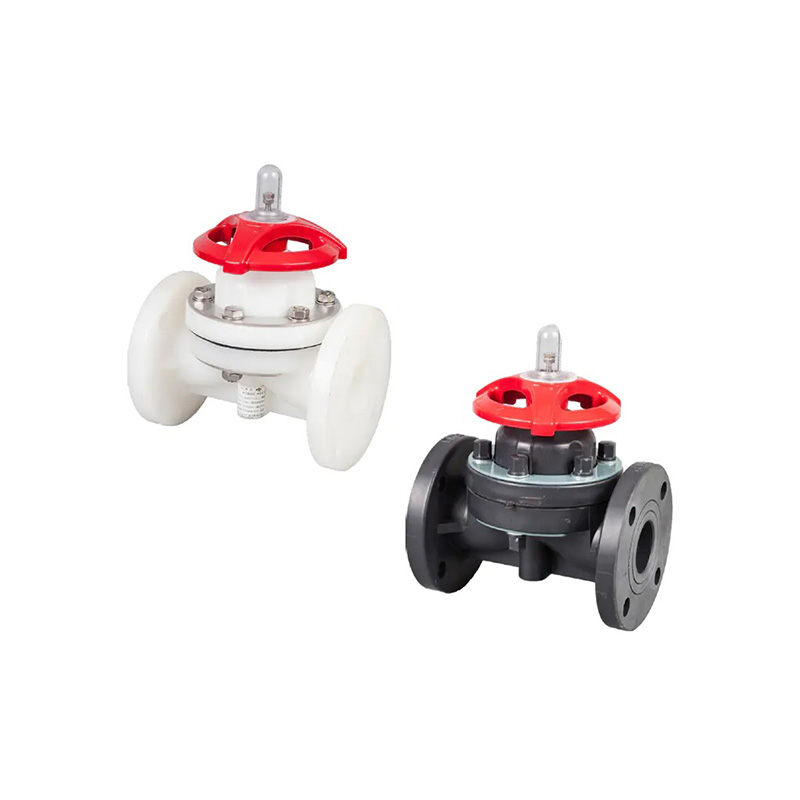

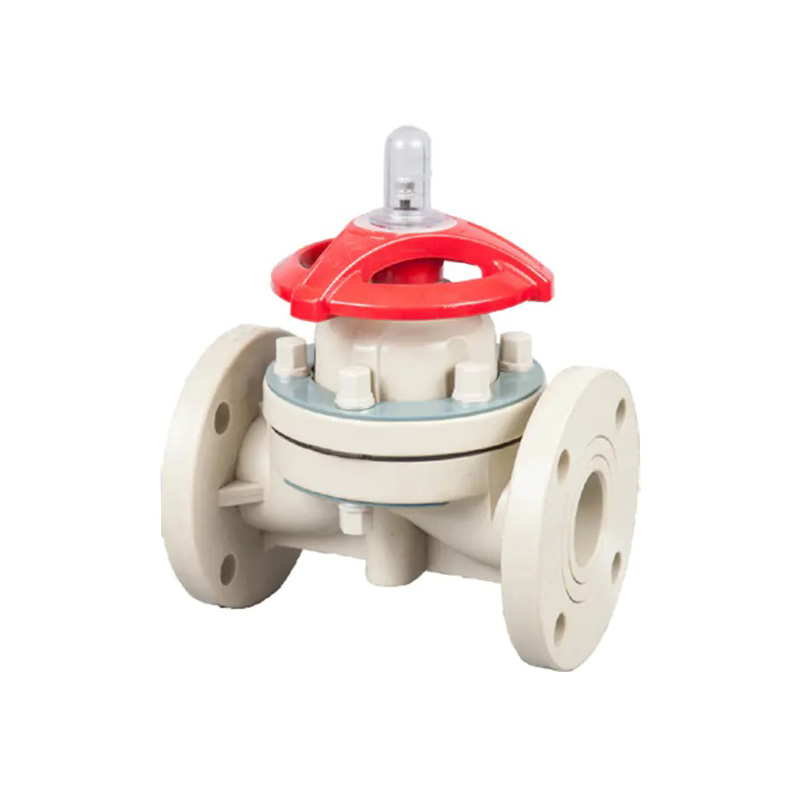

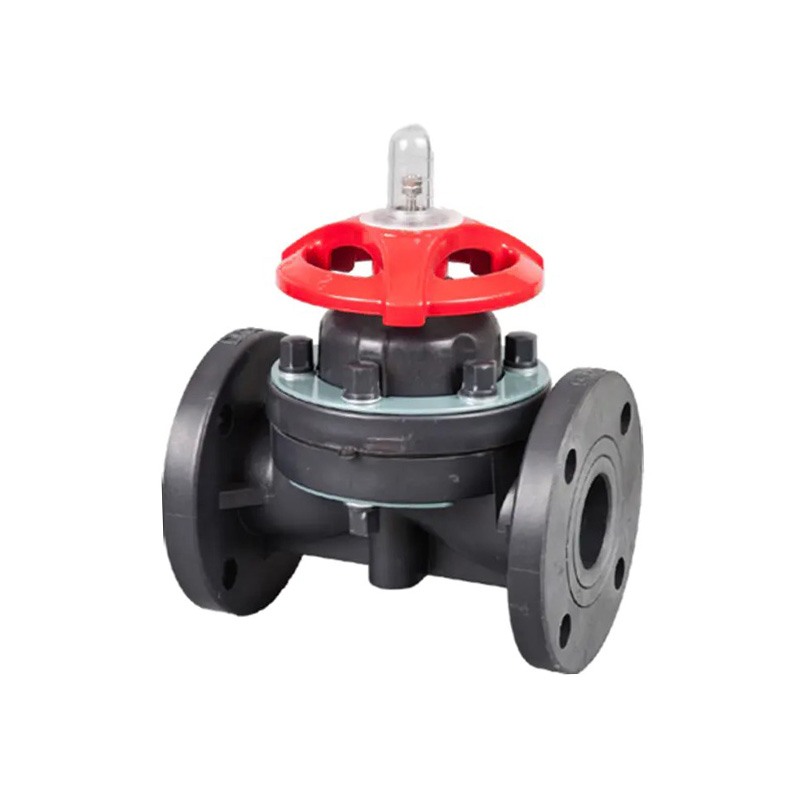

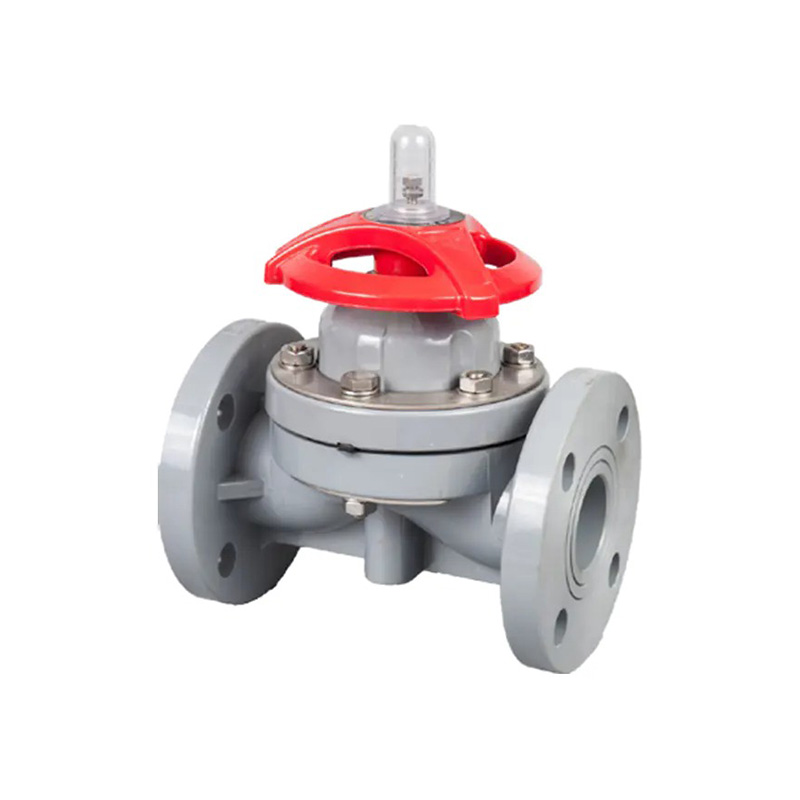

วาล์วไดอะแฟรมแบบหน้าแปลนเป็นวาล์วควบคุมการไหลที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ออกแบบมาสำหรับการใช้งานที่มีฤทธิ์กัดกร่อน บริสุทธิ์พิเศษ และมีความสำคัญอย่างยิ่ง ในอุตสาหกรรมแปรรูปทางเคมี การผลิตเซมิคอนดักเตอร์ การบำบัดน้ำ และอุตสาหกรรมยา สร้างขึ้นจากประสบการณ์การผลิตย้อนหลังไปถึงปี 1979 เมื่อมีการผลิตวาล์วไดอะแฟรมพลาสติกตัวแรกและได้รับการรับรองโดยกระทรวงอุตสาหกรรมเคมีในปี 1983 ชุดวาล์วนี้ผสมผสานการปรับปรุงทางวิศวกรรมมานานหลายทศวรรษเข้ากับเทคโนโลยีการปิดผนึกที่ทันสมัย

คุณสมบัติที่สำคัญ:
• ไดอะแฟรมและวัสดุกันกระแทกคุณภาพสูงให้แรงกดอัดต่ำ ช่วยให้มั่นใจได้ถึงประสิทธิภาพการซีลในระยะยาวที่เชื่อถือได้ภายใต้การหมุนเวียนซ้ำๆ
• การออกแบบการกระจายแรงดันที่เหมาะสมทั่วทั้งตัววาล์วจะช่วยลดแรงบิดในการปิดที่จำเป็นสำหรับการทำงาน ทำให้วาล์วควบคุมได้ง่ายขึ้นและลดการสึกหรอของส่วนประกอบก้านและฝากระโปรง
• การควบคุมความคลาดเคลื่อนในการผลิตและการประกอบอย่างเข้มงวดทำให้เกิดการควบคุมการไหลที่แม่นยำและเสถียร พร้อมด้วยประสิทธิภาพที่สม่ำเสมอในทุกขนาดวาล์ว
• เส้นทางการไหลแบบฝาย ไร้มุมตาย ป้องกันการสะสมปานกลางและการปนเปื้อนข้าม ซึ่งสำคัญมากสำหรับสายการผลิตที่มีความบริสุทธิ์สูงและถูกสุขลักษณะ
• ต้านทานการกัดกร่อนได้ดีเยี่ยมทั่วทั้งชิ้นส่วนที่เปียก ป้องกันกรด ด่าง และสารเคมีที่มีฤทธิ์รุนแรง
• การไม่มีต่อมอัดหมายความว่าไม่มีการสึกหรอของการบรรจุ ไม่มีเส้นทางการรั่วไหลที่เกี่ยวข้องกับการบรรจุ และลดความต้องการในการบำรุงรักษาตลอดอายุการใช้งานของวาล์ว

มีจำหน่ายในรูปแบบการเชื่อมต่อแบบหน้าแปลนสำหรับการโบลต์โดยตรงไปยังหน้าแปลนท่อมาตรฐาน วาล์วนี้เหมาะกับสายการผลิตหลัก ส่วนหัวการกระจาย และการใช้งานที่ต้องการการเชื่อมต่อแบบคงที่และไม่สามารถถอดออกได้เพื่อความสมบูรณ์ของระบบในระยะยาว วัสดุตัวเครื่อง สารประกอบไดอะแฟรม และพิกัดแรงดันสามารถกำหนดค่าให้ตรงกับข้อกำหนดด้านความเข้ากันได้ทางเคมีและอุณหภูมิในการทำงานโดยเฉพาะ

การใช้งานทั่วไป ได้แก่ ระบบจ่ายสารเคมี โรงบำบัดน้ำเสีย การกระจายน้ำบริสุทธิ์พิเศษ การแปรรูปสารกึ่งตัวนำแบบเปียก และสายส่งของเหลวทางเภสัชกรรม กลไกการปิดระบบโดยใช้ไดอะแฟรมที่ไม่ต้องหล่อลื่นช่วยลดความเสี่ยงของการครูดหรือการยึดติดร่วมกันกับบอลวาล์วและปลั๊ก ทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการแยกและควบคุมปริมาณในตัวกลางที่มีฤทธิ์กัดกร่อนหรือมีอนุภาคหนัก

Q: คุณมีใบรับรองและการรับประกันอะไรบ้าง?

ได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001, ISO 45001 และใบอนุญาต China TS ทดสอบแรงดัน 100% ก่อนจัดส่ง ตรงตามมาตรฐานการรั่วซึม ISO 5208 เกรด A การรับประกัน: 12 เดือนนับจากวันที่จัดส่ง

Q: คุณยอมรับคำสั่งซื้อ OEM หรือไม่? ขั้นต่ำคืออะไร?

ใช่. ปรับแต่งวัสดุตัวถัง ซีล สี โลโก้ และบรรจุภัณฑ์ได้ MOQ สำหรับผลิตภัณฑ์มาตรฐานโดยทั่วไปคือ 10-50 ชิ้น ยินดีต้อนรับคำสั่งทดลองขนาดเล็ก ระยะเวลาดำเนินการ: 15-30 วัน

Q: วาล์วพลาสติก Baodi เหมาะกับสื่อชนิดใด

ขึ้นอยู่กับวัสดุ: UPVC สำหรับน้ำและกรด/ด่างอ่อน (0-60 ℃); CPVC สำหรับกรดร้อนและคลอร์อัลคาไล (0-93 ℃); PVDF สำหรับกรดแก่ สารเคมีและตัวทำละลายที่มีความบริสุทธิ์สูง (-20-120°C) มีคำแนะนำในการเลือกฟรี
