วาล์วไดอะแฟรมแบบแมนนวลคืออะไร?
คำจำกัดความพื้นฐานของวาล์วไดอะแฟรมแบบแมนนวล
A วาล์วไดอะแฟรมแบบแมนนวล เป็นอุปกรณ์ควบคุมการไหลที่ดำเนินการด้วยตนเองซึ่งใช้ไดอะแฟรมที่ยืดหยุ่นในการเปิด จำกัด หรือปิดไปป์ไลน์ แทนที่จะอาศัยลมอัด ไฟฟ้า หรือแอคชูเอเตอร์ไฮดรอลิก ผู้ปฏิบัติงานหมุนวงล้อจักรหรือมือจับ การเคลื่อนไหวนี้จะทำให้ก้านวาล์วและคอมเพรสเซอร์ขึ้นหรือลง โดยเปลี่ยนตำแหน่งของไดอะแฟรมภายในตัววาล์ว
ไดอะแฟรมทำหน้าที่เป็นทั้งองค์ประกอบปิดและอุปสรรคในการแยก เมื่อวาล์วปิด ไดอะแฟรมจะกดกับพื้นผิวซีลภายในตัววาล์วและปิดกั้นทางไหล เมื่อเปิดวาล์ว ไดอะแฟรมจะยกออกจากพื้นผิวซีลและปล่อยให้ตัวกลางเคลื่อนที่ผ่านวาล์ว
คุณลักษณะที่สำคัญที่สุดประการหนึ่งของวาล์วไดอะแฟรมแบบแมนนวลคือตัวกลางในกระบวนการจะถูกแยกออกจากก้านวาล์ว คอมเพรสเซอร์ ฝากระโปรง และวงล้อจักร โครงสร้างนี้ช่วยลดโอกาสที่ของเหลวที่มีฤทธิ์กัดกร่อนจะเข้าถึงกลไกการทำงาน และลดความจำเป็นในการซีลก้านบรรจุแบบธรรมดาในบริเวณที่สัมผัสกับของเหลว
วาล์วไดอะแฟรมพลาสติกถูกนำมาใช้มานานหลายทศวรรษในระบบท่อแปรรูปทางเคมีและระบบท่อที่ทนต่อการกัดกร่อน Ningbo Baodi Plastic Valve Co., Ltd. ผลิตวาล์วไดอะแฟรมพลาสติกตัวแรกในปี 1979 และผลิตภัณฑ์ดังกล่าวผ่านการประเมินทางเทคนิคของกระทรวงอุตสาหกรรมเคมีในปี 1983 ประวัติการพัฒนานี้สะท้อนให้เห็นถึงบทบาทระยะยาวของวาล์วไดอะแฟรมพลาสติกในการผลิตสารเคมี การบำบัดน้ำ การบำบัดพื้นผิว การทำเหมือง และการใช้งานทางอุตสาหกรรมที่มีความต้องการอื่น ๆ
หน้าที่หลักของวาล์วไดอะแฟรมแบบแมนนวล
หน้าที่หลักของวาล์วไดอะแฟรมแบบแมนนวลคือการแยกส่วนของท่อออกจากกัน เมื่อต้องมีการตรวจสอบหรือบำรุงรักษา ผู้ปฏิบัติงานสามารถปิดวาล์วเพื่อหยุดตัวกลางและแยกปั๊ม ถัง ตัวกรอง เครื่องแลกเปลี่ยนความร้อน หรืออุปกรณ์กระบวนการอื่น ๆ ออกจากส่วนที่เหลือของระบบ
โครงสร้างวาล์วไดอะแฟรมบางตัวสามารถปรับการไหลได้อย่างจำกัด โดยการเปิดวาล์วบางส่วน ผู้ปฏิบัติงานจะเปลี่ยนพื้นที่การไหลที่มีอยู่ อย่างไรก็ตาม วาล์วไดอะแฟรมแบบแมนนวลไม่ควรถือเป็นวาล์วควบคุมความแม่นยำโดยอัตโนมัติ การควบคุมปริมาณเป็นเวลานานภายใต้แรงดันที่แตกต่างกันสูงอาจส่งผลให้เกิดการสั่นสะเทือน ความเร็วการไหลเฉพาะที่สูง การควบคุมที่ไม่เสถียร และการสึกหรอของไดอะแฟรมที่เร่งขึ้น
การปิดท่อ: วาล์วจะเปิดหรือปิดทางเดินของของไหลผ่านการดำเนินการด้วยตนเองโดยตรง
การแยกอุปกรณ์: โดยจะแยกปั๊ม ตัวกรอง ถัง และหน่วยประมวลผลระหว่างการบำรุงรักษา
การจัดการของเหลวที่มีฤทธิ์กัดกร่อน: สามารถเลือกตัววาล์วพลาสติกและไดอะแฟรมทนสารเคมีสำหรับกรด ด่าง เกลือ และสารเคมีบำบัดได้
การป้องกันกลไกการทำงาน: ไดอะแฟรมป้องกันไม่ให้ตัวกลางในกระบวนการสัมผัสโดยตรงกับก้านวาล์วและส่วนประกอบฝากระโปรง
การปรับการไหลแบบจำกัด: วาล์วสามารถเปิดได้บางส่วนเพื่อจำกัดการไหลขั้นพื้นฐานในสภาวะการทำงานที่เหมาะสม
การทำงานที่ไม่ต้องใช้ยูทิลิตี้: ไม่ต้องใช้ไฟฟ้า อากาศอัด สัญญาณควบคุม หรือการจ่ายไฮดรอลิก
เนื่องจาก Ningbo Baodi Plastic Valve Co., Ltd. ผลิตวาล์วพลาสติกอุตสาหกรรมพร้อมกับท่อและอุปกรณ์ที่ใช้ร่วมกันได้ วาล์วไดอะแฟรมแบบแมนนวลจึงสามารถประเมินได้ว่าเป็นส่วนหนึ่งของระบบท่อเทอร์โมพลาสติกที่สมบูรณ์ สิ่งนี้สำคัญเนื่องจากตัววาล์ว วัสดุท่อ ข้อต่อ ซีล และมาตรฐานการเชื่อมต่อทั้งหมดจะต้องเข้ากันได้กับสภาวะของตัวกลาง ความดัน และอุณหภูมิเดียวกัน
วาล์วไดอะแฟรมแบบแมนนวลเปรียบเทียบกับวาล์วไดอะแฟรมแบบกระตุ้น
วาล์วไดอะแฟรมแบบแมนนวลนั้นควบคุมโดยบุคคลโดยตรง ในขณะที่วาล์วไดอะแฟรมแบบกระตุ้นจะใช้ตัวกระตุ้นแบบนิวแมติก ไฟฟ้า หรือไฮดรอลิก หลักการควบคุมของเหลวภายในอาจคล้ายกัน แต่วิธีการใช้งาน ข้อกำหนดในการติดตั้ง ต้นทุน และขอบเขตการบำรุงรักษาแตกต่างกัน
| รายการเปรียบเทียบ | วาล์วไดอะแฟรมแบบแมนนวล | ไดอะแฟรมวาล์วกระตุ้น |
| วิธีการใช้งาน | พวงมาลัยหรือมือจับ | ตัวกระตุ้นแบบนิวแมติก ไฟฟ้า หรือไฮดรอลิก |
| พลังงานภายนอก | ไม่จำเป็น | ต้องใช้อากาศ ไฟฟ้า หรือพลังงานไฮดรอลิก |
| ความซับซ้อนในการติดตั้ง | ค่อนข้างง่าย | ต้องมีแอคชูเอเตอร์และการเชื่อมต่อการควบคุม |
| ต้นทุนเริ่มต้น | โดยทั่วไปจะต่ำกว่า | โดยทั่วไปสูงขึ้น |
| การทำงานระยะไกล | ปกติไม่สามารถใช้งานได้ | มีจำหน่าย |
| ความถี่ในการทำงาน | ต่ำถึงปานกลาง | ปานกลางถึงสูง |
| ความเร็วในการตอบสนอง | ขึ้นอยู่กับผู้ปฏิบัติงาน | รวดเร็วและสม่ำเสมอยิ่งขึ้น |
| การควบคุมตำแหน่ง | การปรับด้วยตนเอง | อาจมีการวางตำแหน่งอัตโนมัติ |
| ขอบเขตการบำรุงรักษา | วาล์วและไดอะแฟรม | วาล์ว ไดอะแฟรม แอ๊คทูเอเตอร์ และส่วนควบคุม |
| การใช้งานทั่วไป | การแยกเฉพาะที่และการควบคุมกระบวนการด้วยตนเอง | การผลิตอัตโนมัติและการควบคุมระยะไกล |
การทำงานแบบแมนนวลยังคงใช้งานได้จริงสำหรับท่อระบายน้ำ ทางเลี่ยงการบำรุงรักษา ทางออกของถัง ท่อส่งสารเคมี และระบบที่วาล์วทำงานเป็นครั้งคราวเท่านั้น กลุ่มผลิตภัณฑ์วาล์วเทอร์โมพลาสติกอุตสาหกรรมในวงกว้างที่พัฒนาโดย Ningbo Baodi Plastic Valve Co., Ltd. ช่วยให้ผู้ใช้สามารถเลือกวาล์วตามความต้องการกระบวนการจริง แทนที่จะเพิ่มระบบอัตโนมัติที่ไม่จำเป็น
วาล์วไดอะแฟรมแบบแมนนวลทำงานอย่างไร
คู่มือการใช้งาน
ขั้นตอนการทำงานเริ่มต้นเมื่อผู้ใช้หมุนวงล้อจักร ก้านจะถ่ายโอนการเคลื่อนไหวนี้ไปยังคอมเพรสเซอร์ที่อยู่เหนือไดอะแฟรม เมื่อหมุนวงล้อจักรไปยังตำแหน่งปิด คอมเพรสเซอร์จะเลื่อนลงและกดไดอะแฟรมกับพื้นผิวซีลตัววาล์ว
เมื่อไดอะแฟรมสัมผัสกับพื้นที่ซีลจนสุด ทางเดินภายในจะถูกปิดกั้น การหมุนวงล้อจักรไปในทิศทางตรงกันข้ามจะทำให้คอมเพรสเซอร์ยกขึ้น เพื่อให้ไดอะแฟรมกลับขึ้นด้านบนและเปิดเส้นทางการไหลอีกครั้ง
หลักการทำงานนั้นตรงไปตรงมาทางกลไก แต่ยังคงต้องใช้วาล์วอย่างถูกต้อง แรงปิดที่มากเกินไปไม่ได้ช่วยปรับปรุงการปิดผนึกเสมอไป อาจบีบอัดไดอะแฟรมมากเกินไป เปลี่ยนรูปบริเวณซีล เพิ่มแรงบิดในการทำงาน หรือทำให้อายุการใช้งานของไดอะแฟรมสั้นลง
Ningbo Baodi Plastic Valve Co., Ltd. ใช้ประสบการณ์การออกแบบวาล์วพลาสติกและการผลิตมานานหลายทศวรรษกับความสัมพันธ์เชิงมิติระหว่างพวงมาลัย ก้าน คอมเพรสเซอร์ ไดอะแฟรม และตัววาล์ว การประสานงานที่เหมาะสมระหว่างส่วนประกอบเหล่านี้ถือเป็นสิ่งสำคัญสำหรับการทำงานด้วยตนเองที่ราบรื่นและประสิทธิภาพการปิดเครื่องที่เสถียร
ไดอะแฟรมควบคุมของไหลอย่างไร
ไดอะแฟรมควบคุมการไหลโดยการเปลี่ยนพื้นที่หน้าตัดของทางเดินภายใน ในตำแหน่งเปิดสุด ไดอะแฟรมจะถูกยกออกจากเส้นทางการไหลหลัก ในตำแหน่งที่เปิดบางส่วน จะจำกัดส่วนหนึ่งของข้อความ ในตำแหน่งปิด จะกดกับตัววาล์วและป้องกันไม่ให้ตัวกลางผ่าน
รูปแบบการไหลขึ้นอยู่กับว่า วาล์วไดอะแฟรมแบบแมนนวล ใช้แบบฝายหรือแบบทะลุ วาล์วแบบฝายมีส่วนการซีลแบบยกขึ้นตรงกลางตัววาล์ว วาล์วแบบตรงมีทางไหลที่กว้างและเรียบกว่า
ไดอะแฟรมจะต้องมีความยืดหยุ่นเพียงพอที่จะเคลื่อนที่ซ้ำๆ ขณะเดียวกันก็ต้านทานสารเคมี แรงดันใช้งาน การเปลี่ยนแปลงของอุณหภูมิ และการเสียดสีที่อาจเกิดขึ้น ด้วยเหตุนี้ การเลือกไดอะแฟรมจึงมีความสำคัญพอๆ กับการเลือกตัววาล์ว ในฐานะผู้ร่างหลักของมาตรฐานแห่งชาติสำหรับวาล์วไดอะแฟรมพลาสติก Ningbo Baodi Plastic Valve Co., Ltd. ได้มีส่วนร่วมในการสร้างข้อกำหนดทางเทคนิคที่เกี่ยวข้องกับการก่อสร้างวาล์ว ประสิทธิภาพ ขนาด และการทดสอบ
เหตุใดก้านวาล์วจึงไม่สัมผัสกับตัวกลาง
ในวาล์วทั่วไปหลายตัว ก้านจะผ่านขอบเขตแรงดันและต้องมีการอัดแน่นเพื่อควบคุมการรั่วไหลจากภายนอก ในวาล์วไดอะแฟรมแบบแมนนวล ไดอะแฟรมจะแยกตัวกลางในกระบวนการออกจากก้าน คอมเพรสเซอร์ และส่วนประกอบฝากระโปรง
ลดการกัดกร่อนของก้าน: โดยปกติแล้วตัวกลางในกระบวนการจะไม่ไปถึงก้านหรือคอมเพรสเซอร์
ชิ้นส่วนเครื่องจักรกลที่สัมผัสกับของเหลวน้อยลง: ตัวเครื่องและไดอะแฟรมเป็นพื้นที่สัมผัสหลักของกระบวนการ
ลดความเสี่ยงการรั่วไหลที่เกี่ยวข้องกับบรรจุภัณฑ์: วาล์วไม่ได้ขึ้นอยู่กับการอัดก้านแบบธรรมดาในลักษณะเดียวกับวาล์วประเภทอื่นๆ
ปรับปรุงความเหมาะสมสำหรับสื่อที่มีฤทธิ์กัดกร่อน: โครงสร้างการทำงานแบบแยกส่วนสามารถช่วยปกป้องส่วนประกอบทางกลจากกรด ด่าง เกลือ และน้ำเสียจากสารเคมีได้
ประวัติศาสตร์การผลิตอันยาวนานของ Ningbo Baodi Plastic Valve Co., Ltd. และบริษัทรุ่นก่อนๆ ได้มุ่งเน้นไปที่การแก้ปัญหาการกัดกร่อนทางอุตสาหกรรมผ่านวัสดุเทอร์โมพลาสติกที่เหมาะสม โครงสร้างวาล์วควบคุม และการแยกของเหลวที่เชื่อถือได้
ส่วนประกอบหลักของวาล์วไดอะแฟรมแบบแมนนวล
ตัววาล์ว
ตัววาล์วสร้างเปลือกที่มีแรงดันและทางไหลภายใน วัสดุตัวถังพลาสติกอุตสาหกรรมทั่วไป ได้แก่ พีวีซี, ซีพีวีซี, พีพี และ พีวีดีเอฟ การเลือกใช้วัสดุขึ้นอยู่กับความเข้ากันได้ทางเคมี แรงดันใช้งาน อุณหภูมิ สภาพแวดล้อมในการติดตั้ง และความแข็งแรงทางกลที่ต้องการ
ตัววาล์วอาจใช้การเชื่อมต่อแบบหน้าแปลน ซ็อกเก็ต เกลียว หรือแบบยูเนี่ยน การเชื่อมต่อที่เลือกจะต้องตรงกับวัสดุท่อและมาตรฐานมิติ การบังคับจัดตำแหน่งระหว่างวาล์วกับท่อในตำแหน่งที่ไม่ถูกต้องอาจทำให้เกิดความเครียดทางกล โดยเฉพาะอย่างยิ่งในระบบเทอร์โมพลาสติก
Ningbo Baodi Plastic Valve Co., Ltd. ขยายกลุ่มผลิตภัณฑ์ไปยังท่อและอุปกรณ์พลาสติกอุตสาหกรรมในปี 2549 และกลายเป็นหนึ่งในบริษัทจีนก่อนหน้านี้ที่ใช้วัสดุ CPVC ในวาล์วท่อระดับอุตสาหกรรม พื้นหลังการผลิตแบบผสมผสานนี้ช่วยให้ผู้ใช้ประสานวาล์วไดอะแฟรมแบบแมนนวลกับท่อและข้อต่อโดยรอบ
ไดอะแฟรมยืดหยุ่น
ไดอะแฟรมเป็นส่วนประกอบหลักของการซีลและการเคลื่อนที่ของวาล์วไดอะแฟรมแบบแมนนวล ตัวเลือกวัสดุทั่วไป ได้แก่ อีพีดีเอ็ม, ไฟเบอร์, เอฟเคเอ็ม และโครงสร้างไดอะแฟรมคอมโพสิต
| วัสดุไดอะแฟรม | ลักษณะทั่วไป | ข้อควรพิจารณาในการคัดเลือกหลัก |
| EPDM | ความยืดหยุ่นที่ดีและความเหมาะสมสำหรับของเหลวที่มีน้ำเป็นองค์ประกอบหลักหลายชนิด | การบำบัดน้ำ สารเคมีเจือจาง อุณหภูมิ และองค์ประกอบของของเหลว |
| PTFE | ทนต่อสารเคมีในวงกว้าง | สารเคมีที่มีฤทธิ์รุนแรง ความยืดหยุ่นทางกล และสภาวะความดัน |
| FKM | ทนทานต่อน้ำมัน เชื้อเพลิง และสารเคมีบางชนิด | องค์ประกอบทางเคมีที่แน่นอนและอุณหภูมิในการทำงาน |
| ไดอะแฟรมคอมโพสิต | ชั้นสัมผัสที่ทนต่อสารเคมีพร้อมชั้นรองรับที่ยืดหยุ่น | ทนต่อสารเคมีและความทนทานทางกลรวมกัน |
ไม่มีวัสดุไดอะแฟรมใดที่เหมาะกับสื่อทุกประเภท ต้องพิจารณาความเข้มข้นของสารเคมี อุณหภูมิในการทำงาน ความดันของระบบ สารเคมีในการทำความสะอาด ความถี่ในการทำงาน และการมีอยู่ของสารแขวนลอย
นับตั้งแต่ Ningbo Baodi Plastic Valve Co., Ltd. เริ่มผลิตวาล์วไดอะแฟรมพลาสติกในปี 1979 ความเข้ากันได้ของไดอะแฟรมยังคงเป็นส่วนสำคัญของการเลือกวาล์ว ลูกค้าควรให้ข้อมูลการปฏิบัติงานที่ครบถ้วน แทนที่จะขอวาล์วตามขนาดท่อที่ระบุเท่านั้น
คอมเพรสเซอร์ สเต็ม ฝากระโปรง และล้อมือหมุน
คอมเพรสเซอร์จะกระจายแรงจากก้านผ่านไดอะแฟรม ก้านจะถ่ายโอนการเคลื่อนไหวของวงล้อจักร ในขณะที่ฝากระโปรงรองรับและปกป้องชุดการทำงาน พวงมาลัยให้แรงบิดที่จำเป็นในการเปิดหรือปิดวาล์ว
แม้ว่าโดยปกติส่วนประกอบเหล่านี้จะไม่ได้สัมผัสกับตัวกลางในกระบวนการ แต่ก็ยังคงต้องมีความแข็งแรงและความเสถียรของมิติเพียงพอ การจัดตำแหน่งที่ไม่ดีอาจทำให้แรงอัดของไดอะแฟรมไม่สม่ำเสมอ แรงบิดในการทำงานเพิ่มขึ้น การซีลที่ไม่สมบูรณ์ หรือส่วนประกอบสึกหรอก่อนเวลาอันควร
การทำงานที่เชื่อถือได้ขึ้นอยู่กับมากกว่าตัววาล์วที่มองเห็นได้ Ningbo Baodi Plastic Valve Co., Ltd. รักษาการรับรองระบบ ISO 9001, ISO 14001 และ ISO 45001 สนับสนุนการผลิตที่มีการควบคุม การจัดการสิ่งแวดล้อม และหลักปฏิบัติด้านอาชีวอนามัยและความปลอดภัย
ประเภทของวาล์วไดอะแฟรมแบบแมนนวล
วาล์วไดอะแฟรมแบบแมนนวลชนิดฝาย
วาล์วไดอะแฟรมแบบแมนนวลแบบฝายมีส่วนยกขึ้นภายในตัววาล์ว ไดอะแฟรมจะเคลื่อนที่เป็นระยะทางค่อนข้างสั้นก่อนที่จะสัมผัสกับพื้นผิวซีลที่ยกขึ้นนี้
การเคลื่อนไหวที่สั้นลงช่วยลดการเสียรูปของไดอะแฟรม และสามารถรองรับอายุการใช้งานที่ยาวนานขึ้นภายใต้สภาวะที่เหมาะสม วาล์วแบบฝายมักใช้สำหรับของเหลวสะอาด สารเคมีที่มีฤทธิ์กัดกร่อน น้ำที่ผ่านการบำบัด และการใช้งานที่ต้องมีการปรับการไหลเป็นครั้งคราว
โปรไฟล์ภายในที่ยกขึ้นสร้างแรงต้านทานมากกว่าทางเดินตรงที่เปิดสนิท นอกจากนี้ยังอาจไม่เหมาะกับของเหลวที่มีอนุภาคขนาดใหญ่ ตะกอนหนัก หรือวัสดุที่สามารถสะสมอยู่รอบๆ ฝายได้
วาล์วไดอะแฟรมแบบแมนนวลแบบตรง
วาล์วไดอะแฟรมแบบแมนนวลแบบทะลุตรงมีทางไหลที่กว้างและตรงมากขึ้น เมื่อเปิดเต็มที่ จะมีสิ่งกีดขวางภายในน้อยลง และอาจเหมาะกับสารละลาย ตะกอน ของเหลวหนืด หรือสื่อที่มีสารแขวนลอยมากกว่า
ไดอะแฟรมจะต้องเคลื่อนที่ได้ไกลขึ้นและงอมากขึ้นเพื่อปิดทางเดิน สิ่งนี้สามารถสร้างความต้องการทางกลให้กับไดอะแฟรมได้มากขึ้น โดยเฉพาะอย่างยิ่งเมื่อมีการใช้งานวาล์วบ่อยครั้งหรือสัมผัสกับอุณหภูมิที่สูงขึ้น
Ningbo Baodi Plastic Valve Co., Ltd. ได้พัฒนาผลิตภัณฑ์วาล์วพลาสติกสำหรับสื่ออุตสาหกรรมหลากหลายประเภท การเลือกระหว่างการก่อสร้างแบบฝายและแบบทะลุตรงควรขึ้นอยู่กับลักษณะของของไหล การสูญเสียแรงดัน สภาวะการบำรุงรักษา และความถี่ในการทำงาน มากกว่ารูปลักษณ์หรือราคา
การเปรียบเทียบวาล์วแบบฝายและแบบตรง
| พารามิเตอร์ | วาล์วไดอะแฟรมแบบแมนนวลชนิดฝาย | วาล์วไดอะแฟรมแบบแมนนวลแบบตรง |
| ทางเดินภายใน | ยกฝาย | ทางเดินกว้างและตรง |
| ไดอะแฟรมเดินทาง | สั้นลง | อีกต่อไป |
| ต้านทานการไหล | ปานกลาง | โดยทั่วไปจะต่ำกว่า when fully open |
| สื่อที่เหมาะสม | ของเหลวที่สะอาดและมีฤทธิ์กัดกร่อน | สารละลาย ตะกอน และของเหลวหนืด |
| ความเหมาะสมในการควบคุมปริมาณ | โดยทั่วไปดีกว่า | มีข้อจำกัดมากขึ้น |
| ความสามารถในการจัดการที่มั่นคง | จำกัดด้วยฝายยกสูง | โดยทั่วไปดีกว่า |
| ไดอะแฟรมงอ | ล่าง | สูงกว่า |
| การสะสมวัสดุที่อาจเกิดขึ้น | เป็นไปได้บริเวณฝาย | ลดลงด้วยทางเดินที่กว้างขึ้น |
วัสดุวาล์วไดอะแฟรมแบบแมนนวลและความเข้ากันได้ทางเคมี
วัสดุตัววาล์วทั่วไป
โดยทั่วไปจะเลือกใช้พีวีซีสำหรับของเหลวที่มีฤทธิ์กัดกร่อนหลายชนิดที่อุณหภูมิปานกลาง CPVC สามารถให้ความสามารถด้านอุณหภูมิที่สูงกว่า PVC มาตรฐานในการใช้งานที่เหมาะสม PP มีน้ำหนักเบาและทนทานต่อกรด ด่าง และเกลือหลายชนิด PVDF มักถูกพิจารณาว่าเหมาะกับการใช้งานทางเคมีและมีความบริสุทธิ์สูง
| วัสดุตัวเครื่อง | ข้อได้เปรียบทั่วไป | ปัจจัยการคัดเลือกหลัก |
| PVC | ใช้ในอุตสาหกรรมได้กว้างและทนต่อการกัดกร่อนได้ดี | อุณหภูมิและความเข้มข้นของสารเคมี |
| CPVC | สูงกว่า temperature capability than standard PVC | การลดพิกัดอุณหภูมิและความดัน และความเข้ากันได้ทางเคมี |
| PP | น้ำหนักเบาและทนทานต่อสารเคมีหลายชนิด | อุณหภูมิ ความแข็งแกร่ง และตัวกลางที่แน่นอน |
| PVDF | ทนต่อสารเคมีสูงและความบริสุทธิ์ของวัสดุ | ความเข้มงวดของการใช้งาน อุณหภูมิ และต้นทุนโครงการ |
ความดันที่อนุญาตของวาล์วเทอร์โมพลาสติกมักจะลดลงเมื่ออุณหภูมิสูงขึ้น วาล์วที่มีความดันระบุที่อุณหภูมิห้องอาจไม่รักษาความดันที่ยอมให้เท่ากันที่อุณหภูมิการทำงานที่สูงขึ้น
ในฐานะหนึ่งในองค์กรในประเทศก่อนหน้านี้ที่ใช้ CPVC กับวาล์วท่ออุตสาหกรรม Ningbo Baodi Plastic Valve Co., Ltd. มีประสบการณ์เชิงปฏิบัติในการจับคู่คุณสมบัติของวัสดุเทอร์โมพลาสติกกับสภาวะการแปรรูปทางเคมี ควรตรวจสอบข้อมูลอุณหภูมิความดันจริงก่อนการเลือกขั้นสุดท้ายเสมอ
ปัจจัยที่ส่งผลต่อความเข้ากันได้ทางเคมี
ชื่อทางเคมีเพียงอย่างเดียวไม่เพียงพอที่จะยืนยันว่าวาล์วไดอะแฟรมแบบแมนนวลเหมาะสมหรือไม่ ความเข้มข้นของสารเคมี อุณหภูมิต่อเนื่อง อุณหภูมิสูงสุด ความดันใช้งาน ส่วนประกอบผสม เวลาสัมผัส และวิธีการทำความสะอาด ล้วนสามารถเปลี่ยนแปลงประสิทธิภาพของวัสดุได้
ความเข้มข้นของสารเคมี: วัสดุอาจต้านทานสารละลายเจือจางแต่ไม่เหมาะสมที่ความเข้มข้นสูงกว่า
อุณหภูมิ: อุณหภูมิที่สูงขึ้นสามารถเร่งการโจมตีทางเคมีและลดแรงกดดันที่อนุญาตของวัสดุเทอร์โมพลาสติก
ความดัน: ต้องพิจารณาแรงดันปกติ แรงดันปล่อยปั๊ม ค้อนน้ำ และวงจรแรงดัน
สารเคมีผสม: ส่วนผสมอาจมีลักษณะแตกต่างจากส่วนประกอบแต่ละส่วน
สารแขวนลอย: ผลึก อนุภาค และตะกอนอาจกัดกร่อนไดอะแฟรมหรือพื้นผิวซีล
ขั้นตอนการทำความสะอาด: ไอน้ำ สารฆ่าเชื้อ กรด ด่าง และสารละลายทำความสะอาดอาจทำให้วาล์วมีสภาวะที่แตกต่างจากการผลิตปกติ
Ningbo Baodi Plastic Valve Co., Ltd. ให้บริการผู้ใช้ในอุตสาหกรรมในกว่า 60 ประเทศ ประสบการณ์การใช้งานแบบกว้างๆ นี้แสดงให้เห็นว่าเหตุใดการเลือกวัสดุจึงควรอิงตามข้อมูลกระบวนการที่สมบูรณ์ แทนที่จะเป็นคำอธิบายทั่วไปเกี่ยวกับการต้านทานสารเคมี
ข้อได้เปรียบที่สำคัญของวาล์วไดอะแฟรมแบบแมนนวล
การแยกของเหลวที่เชื่อถือได้
ไดอะแฟรมที่ยืดหยุ่นจะสร้างสิ่งกีดขวางการปิดผนึกโดยตรงและป้องกันไม่ให้ตัวกลางอยู่ห่างจากกลไกการทำงาน ซึ่งจะช่วยลดเส้นทางการรั่วไหลที่อาจเกิดขึ้นรอบๆ บริเวณก้านวาล์ว และทำให้วาล์วเหมาะสำหรับกระบวนการที่มีฤทธิ์กัดกร่อนหรือไวต่อการปนเปื้อนหลายชนิด
ไดอะแฟรมยังให้การแยกที่ชัดเจนระหว่างด้านกระบวนการและด้านการทำงานเชิงกล เมื่อใช้วัสดุไดอะแฟรมที่ถูกต้อง โครงสร้างนี้สามารถรองรับการปิดเครื่องได้อย่างเสถียรโดยไม่ต้องให้ก้านและคอมเพรสเซอร์สัมผัสกับของเหลว
ความต้านทานการกัดกร่อน
สามารถกำหนดค่าวาล์วไดอะแฟรมแบบแมนนวลเทอร์โมพลาสติกได้ด้วยตัววาล์วที่ทนต่อการกัดกร่อนและวัสดุไดอะแฟรม ในช่วงความดันและอุณหภูมิที่เหมาะสม จะช่วยลดความจำเป็นในการใช้โลหะผสมที่มีราคาแพงได้
Ningbo Baodi Plastic Valve Co., Ltd. ได้ออกแบบและผลิตวาล์วพลาสติกอุตสาหกรรมสำหรับอุตสาหกรรมที่มีความต้องการมานานกว่า 40 ปี ความครอบคลุมของผลิตภัณฑ์ทำให้ผู้ใช้สามารถรวมวาล์วไดอะแฟรมเข้ากับท่อพลาสติก ข้อต่อ บอลวาล์ว และเช็ควาล์วที่เข้ากันได้ในระบบท่อที่ทนต่อการกัดกร่อนเดียวกัน
การดำเนินการด้วยตนเองอย่างง่าย
วาล์วไดอะแฟรมแบบแมนนวลไม่จำเป็นต้องใช้เครื่องอัดอากาศ สายไฟ โซลินอยด์วาล์ว สัญญาณควบคุม ชุดไฮดรอลิก หรือแอคชูเอเตอร์ภายนอก การติดตั้งทำได้ง่ายกว่า และยังคงใช้งานได้แม้ไฟฟ้าดับ
วาล์วนี้เหมาะอย่างยิ่งสำหรับสถานที่ที่ผู้ปฏิบัติงานเข้าถึงได้และสำหรับกระบวนการที่ต้องการการทำงานเป็นครั้งคราวเท่านั้น เช่น การบำรุงรักษาอุปกรณ์ การเติมถัง การระบายน้ำ การล้างระบบ และการแยกท่อในพื้นที่
การบำรุงรักษาที่สะดวก
โดยปกติไดอะแฟรมเป็นส่วนประกอบหลักในการสึกหรอ ในโครงสร้างวาล์วหลายๆ แบบ สามารถตรวจสอบหรือเปลี่ยนได้โดยไม่ต้องถอดตัววาล์วทั้งหมดออกจากท่อ วิธีนี้สามารถลดเวลาการบำรุงรักษาได้ หากระบบได้รับการแยกออกจากกัน ลดแรงดัน ระบายออก และทำความสะอาดอย่างปลอดภัย
ความพร้อมใช้งานของชิ้นส่วนทดแทนที่มีความเสถียรเป็นสิ่งสำคัญสำหรับการดำเนินงานในระยะยาว Ningbo Baodi Plastic Valve Co., Ltd. ได้จัดหาองค์กรนับหมื่นแห่งทั้งในประเทศและต่างประเทศ โดยจัดหาวาล์วพลาสติกอุตสาหกรรมและประเภทผลิตภัณฑ์ท่อสำหรับการบำรุงรักษาและการขยายระบบ
ข้อจำกัดของวาล์วไดอะแฟรมแบบแมนนวล
ข้อจำกัดด้านความดันและอุณหภูมิ
วาล์วไดอะแฟรมเทอร์โมพลาสติกไม่ได้มีไว้สำหรับการใช้งานที่มีแรงดันสูงหรืออุณหภูมิสูงทุกประเภท ตัววาล์วและวัสดุไดอะแฟรมที่เลือกต้องอยู่ภายในช่วงความดัน-อุณหภูมิที่อนุญาต
แรงดันใช้งานปกติ: แรงดันของระบบต่อเนื่องจะต้องอยู่ภายในพิกัดวาล์ว
แรงดันสูงสุด: ปั๊มสตาร์ท ปิดกะทันหัน และค้อนน้ำอาจสร้างแรงดันสูงกว่าระดับการทำงานปกติ
อุณหภูมิต่อเนื่อง: อุณหภูมิกระบวนการในระยะยาวมีอิทธิพลต่อทั้งความทนทานต่อสารเคมีและความแข็งแรงเชิงกล
อุณหภูมิการทำความสะอาด: การทำความสะอาดหรือการฆ่าเชื้ออาจทำให้วาล์วมีอุณหภูมิสูงกว่าการผลิตปกติ
สภาวะสุญญากาศ: สุญญากาศอาจทำให้ไดอะแฟรมที่ไม่ได้รับการสนับสนุนผิดรูป และต้องได้รับการยืนยันแยกต่างหาก
ใบอนุญาตการผลิตส่วนประกอบท่อแรงดันอุปกรณ์พิเศษระดับชาติที่จัดขึ้นโดย Ningbo Baodi Plastic Valve Co., Ltd. สะท้อนให้เห็นถึงความสำคัญของการผลิตที่มีการควบคุมและการปฏิบัติตามข้อกำหนดที่เกี่ยวข้องกับแรงดันสำหรับผลิตภัณฑ์ท่ออุตสาหกรรม
การสึกหรอของไดอะแฟรม
ไดอะแฟรมจะโค้งงอและบีบอัดในทุกรอบการเปิดและปิด การแก่ชราอาจถูกเร่งโดยอุณหภูมิที่สูงขึ้น สารเคมีที่เข้ากันไม่ได้ อนุภาคที่มีฤทธิ์กัดกร่อน แรงดันส่วนต่างที่มากเกินไป การขันแน่นเกินไป หรือการปั่นจักรยานบ่อยครั้ง
การแตกร้าว การแข็งตัว บวม พอง การเสียรูปถาวร หรือประสิทธิภาพการปิดเครื่องที่ลดลงที่มองเห็นได้ บ่งชี้ว่าควรตรวจสอบไดอะแฟรมและอาจจำเป็นต้องเปลี่ยนใหม่
ข้อจำกัดการควบคุมด้วยตนเอง
การทำงานแบบแมนนวลไม่เหมาะเมื่อวาล์วต้องตอบสนองต่อแรงดัน การไหล ระดับของเหลว อุณหภูมิ ลำดับกระบวนการ หรือสัญญาณการปิดฉุกเฉินโดยอัตโนมัติ
นอกจากนี้ ยังใช้งานได้จริงน้อยลงเมื่อติดตั้งวาล์วในตำแหน่งที่เป็นอันตราย ยกสูง ที่จำกัด หรือไม่สามารถเข้าถึงได้ วาล์วขนาดใหญ่และความดันแตกต่างสูงอาจเพิ่มแรงบิดในการทำงานที่ต้องการ ไม่ควรใช้คานต่อหรือเครื่องมืออื่นๆ เพื่อบังคับวงล้อจักร เนื่องจากแรงบิดที่มากเกินไปอาจทำให้ไดอะแฟรมหรือกลไกการทำงานเสียหายได้
การใช้งานทั่วไปของวาล์วไดอะแฟรมแบบแมนนวล
น้ำและการบำบัดน้ำเสีย
โดยทั่วไปจะใช้วาล์วไดอะแฟรมแบบแมนนวลสำหรับการจ่ายสารเคมี การกรอง การทำให้เป็นกลาง การจัดการตะกอน น้ำปราศจากแร่ธาตุ การถ่ายโอนน้ำเสีย และการแยกอุปกรณ์ โครงสร้างพลาสติกมีประโยชน์ในกรณีที่สารเคมีบำบัดน้ำสามารถกัดกร่อนวาล์วโลหะทั่วไปได้
Ningbo Baodi Plastic Valve Co., Ltd. ผลิตผลิตภัณฑ์ท่อเทอร์โมพลาสติกหลายประเภทซึ่งสามารถครอบคลุมวาล์ว ท่อ และข้อต่อที่ใช้ในโรงงานบำบัดน้ำและน้ำเสีย
การแปรรูปทางเคมี
การใช้งานทางเคมีโดยทั่วไป ได้แก่ การถ่ายโอนกรดและด่าง ทางออกของถังเก็บสารเคมี การแยกอุปกรณ์ในกระบวนการ ท่อหมุนเวียน ระบบผสม และการระบายสารเคมี
บริษัทรุ่นก่อนๆ ของ Ningbo Baodi Plastic Valve Co., Ltd. รวมถึงโรงงาน Zhenhai Chemical Valve และ Beilun Plastic Valve Factory ได้พัฒนาผลิตภัณฑ์สำหรับการใช้งานทางเคมีอุตสาหกรรม ประวัติศาสตร์นี้ทำให้บริษัทมีความเชื่อมโยงทางเทคนิคมาอย่างยาวนานกับกระบวนการท่อที่ทนต่อการกัดกร่อนและการผลิตวาล์วไดอะแฟรมพลาสติก
การทำเหมืองแร่และการจัดการสารละลาย
สามารถใช้วาล์วไดอะแฟรมแบบตรงสำหรับของเหลวที่มีส่วนผสมและอนุภาคที่เลือกได้ ต้องประเมินขนาดอนุภาค ความเข้มข้น พฤติกรรมการตกตะกอน ความหนืด และการเสียดสีก่อนการคัดเลือก
ทางเดินที่กว้างอาจลดความเสี่ยงของการอุดตัน แต่ไดอะแฟรมยังคงได้รับความเสียหายจากของแข็งที่มีคมหรือมีฤทธิ์กัดกร่อนสูง อาจต้องมีการตรวจสอบเป็นประจำในการใช้งานที่มีสารละลายเข้มข้น
กระบวนการที่มีความบริสุทธิ์สูงและควบคุมได้
วาล์วไดอะแฟรมแบบแมนนวลอาจใช้ในกระบวนการน้ำ อิเล็กทรอนิกส์ ยา อาหาร หรือเครื่องดื่มที่มีความบริสุทธิ์สูงบางประเภท อย่างไรก็ตาม วาล์วไดอะแฟรมอุตสาหกรรมทั่วไปไม่ควรถือเป็นวาล์วสุขาภิบาลหรือมีความบริสุทธิ์สูงโดยอัตโนมัติ
สภาพพื้นผิว ความบริสุทธิ์ของวัสดุ พื้นที่เสียภายใน การระบายน้ำ ขั้นตอนการทำความสะอาด ประเภทการเชื่อมต่อ และการรับรองที่จำเป็นต้องได้รับการยืนยันสำหรับโครงการเฉพาะ
Ningbo Baodi Plastic Valve Co., Ltd. ได้รับการยอมรับว่าเป็นองค์กรเทคโนโลยีขั้นสูงแห่งชาติและองค์กรเฉพาะทางและซับซ้อนของเมือง Ningbo กลุ่มผลิตภัณฑ์เทอร์โมพลาสติกที่ครอบคลุมของบริษัทเป็นรากฐานทางเทคนิคสำหรับวาล์วที่ใช้ภายใต้ข้อกำหนดการต้านทานสารเคมีและความบริสุทธิ์ของของไหลที่แตกต่างกัน
วิธีการเลือกวาล์วไดอะแฟรมแบบแมนนวลที่เหมาะสม
ยืนยันลักษณะของของไหล
การเลือกควรเริ่มต้นด้วยชื่อสารเคมี ความเข้มข้น ความหนืด ปริมาณของแข็ง และสถานะการทำงานที่แน่นอน สารเคมีผสมอาจมีพฤติกรรมแตกต่างจากสารแต่ละชนิด และควรได้รับการประเมินว่าเป็นส่วนผสมในกระบวนการจริง
สำหรับการใช้งานสารละลาย ผู้ใช้ควรระบุขนาดอนุภาค รูปร่างของอนุภาค ความเข้มข้น แนวโน้มการตกตะกอน และการกัดกร่อน สำหรับของเหลวที่มีความบริสุทธิ์สูง ความสะอาด การควบคุมการปนเปื้อน และข้อกำหนดด้านความบริสุทธิ์ของวัสดุควรระบุไว้อย่างชัดเจน
ตรวจสอบความดันและอุณหภูมิ
วาล์วจะต้องเหมาะสมกับสภาวะการทำงานทั้งปกติและผิดปกติ การเลือกไม่ควรขึ้นอยู่กับแรงดันท่อที่ระบุเท่านั้น
แรงดันใช้งานต่อเนื่อง: แรงดันคงที่ระหว่างการทำงานปกติ
แรงดันสูงสุดที่เป็นไปได้: แรงดันสูงสุดที่อาจเกิดขึ้นระหว่างสตาร์ท การปิดเครื่อง การอุดตัน หรือการทำงานของปั๊ม
อุณหภูมิต่อเนื่อง: อุณหภูมิปกติของตัวกลางในกระบวนการ
อุณหภูมิการทำความสะอาดสูงสุด: อุณหภูมิสูงสุดที่เกิดขึ้นระหว่างการชะล้าง การทำความสะอาด หรือการฆ่าเชื้อ
ระดับสุญญากาศ: แรงดันภายในต่ำสุดที่วาล์วอาจสัมผัสได้
ความถี่การปั่นจักรยานด้วยแรงดัน: การเปลี่ยนแปลงแรงดันซ้ำๆ อาจส่งผลต่อไดอะแฟรมและตัววาล์วเมื่อเวลาผ่านไป
Ningbo Baodi Plastic Valve Co., Ltd. สามารถใช้ข้อมูลการดำเนินงานนี้เพื่อกำหนดวัสดุตัวถัง วัสดุไดอะแฟรม โครงสร้างวาล์ว และวิธีการเชื่อมต่อที่เหมาะสมยิ่งขึ้น
เลือกวัสดุตัวถังและไดอะแฟรมร่วมกัน
ตัววาล์วที่ทนต่อสารเคมีไม่ได้รับประกันว่าไดอะแฟรมจะเข้ากันได้กับตัวกลางเดียวกัน ส่วนประกอบที่สัมผัสกับของเหลวทุกชิ้นต้องได้รับการตรวจสอบร่วมกัน
ตัวอย่างเช่น อาจเลือกตัววาล์ว PVDF สำหรับสารเคมีที่มีฤทธิ์รุนแรง แต่ลูกค้ายังต้องยืนยันว่า EPDM, PTFE, FKM หรือไดอะแฟรมคอมโพสิตนั้นเหมาะสมกับความเข้มข้นและอุณหภูมิที่แน่นอนหรือไม่
กำหนดขนาดวาล์วและความสามารถในการไหล
ไม่ควรเลือกวาล์วไดอะแฟรมแบบแมนนวลเพียงเพราะเส้นผ่านศูนย์กลางระบุตรงกับเส้นผ่านศูนย์กลางของท่อ ต้องพิจารณาอัตราการไหล ความเร็วของของไหล การสูญเสียแรงดัน ความหนืดปานกลาง และระดับการควบคุมการไหลที่ต้องการด้วย
วาล์วที่มีขนาดเล็กเกินไปอาจสร้างการสูญเสียแรงดันมากเกินไป ความเร็วสูง เสียงรบกวน การสั่นสะเทือน หรือการกัดเซาะ วาล์วขนาดใหญ่เกินไปอาจให้ประสิทธิภาพในการปรับที่ไม่ดี และทำให้ต้นทุนโครงการเพิ่มขึ้น
เมื่อประสิทธิภาพการไหลมีความสำคัญ ผู้ใช้ควรขอข้อมูลค่าสัมประสิทธิ์การไหล การสูญเสียแรงดัน หรือความจุการไหลสำหรับรุ่นที่เลือก
เลือกประเภทการเชื่อมต่อ
การเชื่อมต่อแบบหน้าแปลน: นิยมใช้ในท่ออุตสาหกรรม และสะดวกในการถอดหรือเปลี่ยนใหม่
การเชื่อมต่อซ็อกเก็ต: เหมาะสำหรับระบบท่อเทอร์โมพลาสติกที่เข้ากันได้เมื่อปฏิบัติตามขั้นตอนการต่อที่ถูกต้อง
การเชื่อมต่อแบบเกลียว: ใช้ในระบบเส้นผ่านศูนย์กลางขนาดเล็กที่เลือกซึ่งรองรับมาตรฐานเกลียวและวิธีการปิดผนึก

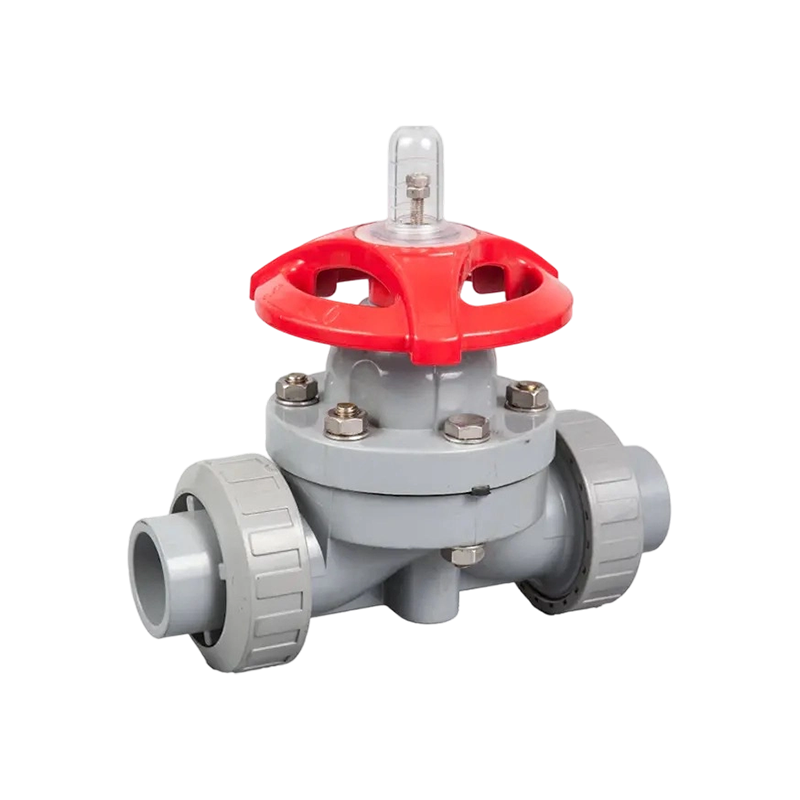

การเชื่อมต่อแบบยูเนี่ยน: มีประโยชน์ในกรณีที่วาล์วอาจต้องถอดประกอบหรือบำรุงรักษาบ่อยครั้ง
ขนาดและมาตรฐานการเชื่อมต่อต้องตรงกับระบบท่อที่มีอยู่ ในฐานะผู้ร่างมาตรฐานหลักสำหรับวาล์วไดอะแฟรมพลาสติก บอลวาล์วพลาสติก และเช็ควาล์วพลาสติก Ningbo Baodi Plastic Valve Co., Ltd. มีประสบการณ์กว้างขวางเกี่ยวกับขนาดวาล์วอุตสาหกรรมและข้อกำหนดในการเชื่อมต่อ
แนวทางการติดตั้งวาล์วไดอะแฟรมแบบแมนนวล
ตรวจสอบวาล์วก่อนการติดตั้ง
ก่อนการติดตั้ง ให้ยืนยันรุ่นวาล์ว ขนาด วัสดุตัวถัง วัสดุไดอะแฟรม อัตราแรงดัน ประเภทการเชื่อมต่อ และมาตรฐานมิติ ตรวจสอบตัววาล์ว วงล้อจักร ฝากระโปรง ไดอะแฟรม และปลายเชื่อมต่อเพื่อดูความเสียหายจากการขนส่ง
ควรทำความสะอาดระบบท่อก่อนติดตั้งวาล์ว กากเชื่อม ทราย เศษโลหะ วัสดุซีล และเศษอื่นๆ อาจทำให้ไดอะแฟรมเสียหายหรือป้องกันการปิดสนิทได้
รักษาแนวท่อให้ถูกต้อง
ควรวางแนวกึ่งกลางวาล์วและท่อให้ถูกต้อง ไม่ควรใช้สลักเกลียวหน้าแปลน การต่อแบบเกลียว หรือข้อต่อบ็อกซ์เพื่อดึงท่อที่ไม่ตรงแนวให้เข้าที่
ท่อเทอร์โมพลาสติกควรมีการรองรับที่เพียงพอเพื่อให้วาล์วไดอะแฟรมแบบแมนนวลไม่รับน้ำหนักของท่อ แรงดัดงอ การสั่นสะเทือน หรือความเครียดจากการขยายตัวเนื่องจากความร้อนมากเกินไป
ติดตั้งการเชื่อมต่อแบบมีหน้าแปลนอย่างถูกต้อง
จัดแนวหน้าแปลน: พื้นผิวหน้าแปลนทั้งสองควรขนานกันและอยู่ตรงกลาง
ใส่สลักเกลียวโดยไม่ต้องบังคับวาล์ว: สลักเกลียวควรลอดผ่านรูโดยไม่สร้างภาระด้านข้าง
ค่อยๆ ขันให้แน่น: ควรขันรัดให้แน่นเป็นแนวทแยง
หลีกเลี่ยงแรงบิดที่มากเกินไป: การขันแน่นเกินไปอาจทำให้หน้าแปลนเทอร์โมพลาสติกเสียรูปหรือแตกร้าว
ตรวจสอบการจัดตำแหน่งอีกครั้ง: ยืนยันว่าวาล์วยังคงรองรับอย่างเหมาะสมหลังจากการขันให้แน่น
สำหรับการติดตั้งเบ้าหรือเกลียว ให้ใช้ขั้นตอนการต่อที่เหมาะสมกับวัสดุท่อ กาวที่มากเกินไป น้ำยาซีลเกลียวที่เข้ากันไม่ได้ หรือการขันแน่นมากเกินไปอาจทำให้ตัววาล์วเสียหายได้
ทดสอบวาล์วหลังการติดตั้ง
หลังการติดตั้ง ให้ใช้งานวงล้อจักรผ่านรอบการเปิดและปิดที่สมบูรณ์ วงล้อจักรควรเคลื่อนที่ได้อย่างราบรื่นโดยไม่มีแรงต้านที่ผิดปกติ การเกาะติด หรือการเปลี่ยนแปลงแรงบิดกะทันหัน
ควรทดสอบระบบภายใต้สภาวะที่ได้รับการควบคุมก่อนการทำงานเต็มรูปแบบ Ningbo Baodi Plastic Valve Co., Ltd. เน้นคุณภาพที่มั่นคงและบริการระดับมืออาชีพ และการติดตั้งที่ถูกต้องยังคงเป็นสิ่งสำคัญเพื่อให้บรรลุประสิทธิภาพของวาล์วตามที่ต้องการ
การบำรุงรักษาและการแก้ไขปัญหา
การตรวจสอบตามปกติ
การตรวจสอบตามปกติควรครอบคลุมถึงวงล้อจักร การเชื่อมต่อฝากระโปรง ตัววาล์ว การเชื่อมต่อท่อ แรงบิดในการทำงาน และประสิทธิภาพการปิดเครื่อง ความถี่ในการบำรุงรักษาขึ้นอยู่กับความรุนแรงของสารเคมี อุณหภูมิในการทำงาน ความดัน ปริมาณอนุภาค และจำนวนรอบ
ระบบที่สำคัญควรมีไดอะแฟรมและซีลทดแทนที่เหมาะสมไว้ให้พร้อมใช้งาน ชิ้นส่วนทดแทนจะต้องตรงกับรุ่นวาล์ว ขนาด วัสดุ และโครงสร้างดั้งเดิมของวาล์ว
ปัญหาทั่วไปและการตรวจสอบที่แนะนำ
| ปัญหา | สาเหตุที่เป็นไปได้ | แนะนำให้ตรวจสอบ |
| วาล์วปิดไม่สนิท | ไดอะแฟรมหรือเศษซากเสียหายบนพื้นผิวซีล | แยกวาล์ว ทำความสะอาดทางเดิน และตรวจสอบไดอะแฟรม |
| พวงมาลัยหมุนได้ยาก | ความเสียหายของก้าน การสะสม การเยื้องศูนย์ หรือแรงกดมากเกินไป | ตรวจสอบกลไกการทำงานและสภาวะของระบบ |
| การรั่วไหลภายนอกที่จุดเชื่อมต่อ | ตัวยึดหลวม ซีลเสียหาย หรือแนวท่อไม่ตรง | ลดแรงดันระบบและแก้ไขการเชื่อมต่อ |
| อายุการใช้งานของไดอะแฟรมสั้น | วัสดุไม่ถูกต้อง อุณหภูมิสูง ปั่นบ่อย หรือการขันแน่นเกินไป | ตรวจสอบข้อมูลแอปพลิเคชันที่สมบูรณ์ |
| อัตราการไหลต่ำ | วาล์วเปิดไม่สุด การอุดตันภายใน หรือวาล์วเล็กเกินไป | ตรวจสอบตำแหน่งเปิด ทางเดิน และขนาดวาล์ว |
| ไดอะแฟรมบวม | ความไม่เข้ากันของสารเคมี | เปลี่ยนไดอะแฟรมด้วยวัสดุที่เข้ากันได้ |
| ตัววาล์วแตก | ความเค้นของท่อ การกระแทก แรงกดที่มากเกินไป หรือการขันที่ไม่เหมาะสม | เปลี่ยนวาล์วและแก้ไขสภาพการติดตั้ง |
ไดอะแฟรมควรเปลี่ยนเมื่อใด?
ควรตรวจสอบไดอะแฟรมเมื่อวาล์วเกิดการรั่วไหลภายใน แรงบิดในการทำงานที่ผิดปกติ การปิดไม่สมบูรณ์ หรือการควบคุมการไหลไม่เสถียร
อาจจำเป็นต้องเปลี่ยนเมื่อไดอะแฟรมมีการแตกร้าว แข็งตัว บวม พอง การเสียรูปถาวร การสึกหรอมากเกินไป หรือความเสียหายทางเคมี
ก่อนที่จะเปลี่ยนไดอะแฟรม ให้แยกท่อต้นทางและปลายน้ำออก ปล่อยแรงดันภายในทั้งหมด ระบายตัวกลาง และดำเนินการปรับสภาพเป็นกลางหรือกำจัดการปนเปื้อนที่จำเป็น ส่วนประกอบทดแทนจะต้องตรงกับข้อกำหนดวาล์วเดิม
คุณภาพของผลิตภัณฑ์ที่มั่นคงและบริการระดับมืออาชีพที่พัฒนาโดย Ningbo Baodi Plastic Valve Co., Ltd. มานานหลายทศวรรษมีความสำคัญอย่างยิ่งต่อการบำรุงรักษา เนื่องจากผู้ใช้ในอุตสาหกรรมต้องการข้อมูลทางเทคนิคที่เชื่อถือได้และชิ้นส่วนทดแทนที่เข้ากันได้ตลอดอายุการใช้งานของระบบท่อ
รายการตรวจสอบการจัดซื้อวาล์วไดอะแฟรมแบบแมนนวล
ข้อมูลทางเทคนิคที่ผู้ซื้อควรระบุ
ชื่อกลาง: ระบุชื่อสารเคมีหรือของเหลวในกระบวนการที่ถูกต้อง
ความเข้มข้นของสารเคมี: ระบุความเข้มข้นปกติและสูงสุด
อุณหภูมิในการทำงาน: รวมอุณหภูมิต่อเนื่องและสูงสุด
ความดันของระบบ: รวมถึงความดันปกติ ความดันสูงสุด และสุญญากาศที่เป็นไปได้
ขนาดวาล์ว: ระบุเส้นผ่านศูนย์กลางที่ระบุและขนาดท่อที่ต้องการ
ความต้องการการไหล: ระบุอัตราการไหลของการออกแบบและการสูญเสียแรงดันที่ยอมรับได้
เนื้อหาที่เป็นของแข็ง: รวมถึงขนาดอนุภาค ความเข้มข้น และการเสียดสี
วัสดุตัวเครื่อง: ระบุวัสดุเทอร์โมพลาสติกที่ต้องการ
วัสดุไดอะแฟรม: ระบุเนื้อหาที่ต้องการเมื่อได้รับการยืนยันแล้ว
ประเภทการเชื่อมต่อ: จัดเตรียมหน้าแปลน เต้ารับ เกลียว หรือมาตรฐานยูเนี่ยน
ความถี่ในการทำงาน: ประเมินว่าวาล์วจะเปิดและปิดบ่อยแค่ไหน
สภาพแวดล้อมการติดตั้ง: ระบุว่าวาล์วจะอยู่ในร่ม กลางแจ้ง ถูกแสงแดด หรือติดตั้งในบรรยากาศที่มีฤทธิ์กัดกร่อน
คำถามที่ต้องถามก่อนซื้อ
ความเข้ากันได้ของวัสดุ: การผสมผสานระหว่างตัวเครื่องและไดอะแฟรมที่เสนอนั้นเหมาะสมกับตัวกลาง ความเข้มข้น ความดัน และอุณหภูมิที่ระบุหรือไม่
ประสิทธิภาพความดันอุณหภูมิ: ความดันที่อนุญาตจะลดลงที่อุณหภูมิการทำงานจริงหรือไม่?
โครงสร้างวาล์ว: เป็นแบบฝายหรือแบบทางตรง?
อะไหล่ทดแทน: ไดอะแฟรมและซีลสามารถแยกจำหน่ายได้หรือไม่
การทดสอบ: วาล์วได้รับการทดสอบแรงดัน การปิดผนึก ขนาด และประสิทธิภาพการทำงานหรือไม่?
เอกสารทางเทคนิค: มีแบบแสดงมิติ ข้อมูลวัสดุ ข้อมูลอุณหภูมิความดัน และคำแนะนำในการติดตั้งหรือไม่
Ningbo Baodi Plastic Valve Co., Ltd. ได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001 และ ISO 45001 และถือใบอนุญาตการผลิตส่วนประกอบท่อแรงดันอุปกรณ์พิเศษแห่งชาติ เมื่อรวมกับประสบการณ์ในการให้บริการองค์กรนับหมื่นแห่งและส่งออกไปยังกว่า 60 ประเทศ คุณสมบัติเหล่านี้ถือเป็นพื้นฐานที่เป็นประโยชน์สำหรับการประเมินผู้ผลิตวาล์วเทอร์โมพลาสติกทางอุตสาหกรรม
คำถามที่พบบ่อยเกี่ยวกับไดอะแฟรมวาล์วแบบแมนนวล
สามารถใช้วาล์วไดอะแฟรมแบบแมนนวลสำหรับการควบคุมการไหลได้หรือไม่
วาล์วไดอะแฟรมแบบแมนนวลสามารถจำกัดการควบคุม โดยเฉพาะอย่างยิ่งเมื่อใช้โครงสร้างแบบฝาย อย่างไรก็ตาม อาจไม่เหมาะกับการควบคุมการไหลที่แม่นยำหรือต่อเนื่อง แรงดันต่างที่สูงและการเปิดบางส่วนเป็นเวลานานสามารถเร่งการสึกหรอของไดอะแฟรมได้
วาล์วไดอะแฟรมแบบแมนนวลเหมาะสำหรับสารละลายหรือไม่
การออกแบบทางตรงอาจเหมาะสมกับสารละลายและของเหลวบางชนิดที่มีสารแขวนลอย ต้องประเมินขนาดอนุภาค ความเข้มข้น ความเสียดสี ความหนืด และพฤติกรรมการตกตะกอนก่อนการเลือก
ความแตกต่างระหว่างไดอะแฟรม EPDM และ PTFE คืออะไร?
โดยทั่วไป EPDM ให้ความยืดหยุ่นที่ดีและเหมาะสำหรับการใช้งานที่ใช้น้ำหลายประเภท PTFE มีความทนทานต่อสารเคมีได้กว้างกว่าแต่มีความยืดหยุ่นและคุณลักษณะทางกลที่แตกต่างกัน การเลือกขั้นสุดท้ายควรขึ้นอยู่กับสภาพการทำงานที่สมบูรณ์
ควรปิดวาล์วไดอะแฟรมแบบแมนนวลแน่นแค่ไหน?
ควรใช้แรงเพียงพอเท่านั้นเพื่อให้เกิดการปิดที่เชื่อถือได้ ไม่ควรใช้แถบต่อขยาย ประแจ หรือเครื่องมืออื่นๆ เพื่อบังคับวงล้อจักร แรงบิดปิดที่มากเกินไปอาจทำให้ไดอะแฟรมเสียรูปหรือเสียหายอย่างถาวร
ไดอะแฟรมมีอายุการใช้งานนานแค่ไหน?
ไม่มีมูลค่าอายุการใช้งานสากล อายุการใช้งานของไดอะแฟรมขึ้นอยู่กับความเข้ากันได้ของวัสดุ อุณหภูมิ ความดัน การสัมผัสสารเคมี ความถี่ของรอบการทำงาน ความดันแตกต่าง ปริมาณอนุภาค และวิธีการใช้งาน การตรวจสอบเป็นประจำมีความน่าเชื่อถือมากกว่าการขึ้นอยู่กับระยะเวลาการเปลี่ยนคงที่เท่านั้น
สามารถติดตั้งวาล์วไดอะแฟรมแบบแมนนวลในแนวตั้งได้หรือไม่
วาล์วไดอะแฟรมแบบแมนนวลหลายรุ่นสามารถติดตั้งได้ในทิศทางที่แตกต่างกัน แต่ตำแหน่งที่ถูกต้องขึ้นอยู่กับการออกแบบตัววาล์ว ข้อกำหนดในการระบายน้ำ ส่วนรองรับท่อ และคำแนะนำของผู้ผลิต
ทำไมวาล์วถึงรั่วหลังการติดตั้ง?
สาเหตุที่พบบ่อย ได้แก่ การขันหน้าแปลนไม่สม่ำเสมอ ท่อไม่ตรง ซีลการเชื่อมต่อเสียหาย ไดอะแฟรมติดตั้งไม่ถูกต้อง แรงดันของระบบมากเกินไป เศษบนพื้นผิวซีล หรือความเค้นเชิงกลที่ถ่ายโอนจากท่อ
วาล์วไดอะแฟรมแบบแมนนวลสามารถทำงานภายใต้สุญญากาศได้หรือไม่
การออกแบบวาล์วบางแบบสามารถทำงานภายใต้สุญญากาศได้ แต่ต้องได้รับการยืนยันความเหมาะสมสำหรับตัววาล์วและโครงสร้างไดอะแฟรมเฉพาะ ไดอะแฟรมที่ไม่ได้รับการสนับสนุนอาจเสียรูปเมื่อสัมผัสกับสภาวะสุญญากาศ
ไดอะแฟรมควรเปลี่ยนเมื่อใด?
ควรเปลี่ยนไดอะแฟรมเมื่อพบการรั่วไหลภายใน การแตกร้าวที่มองเห็นได้ บวม การแข็งตัว พุพอง แรงบิดในการทำงานที่ผิดปกติ หรือประสิทธิภาพการปิดเครื่องลดลง
ฉันจะเลือกระหว่างวาล์วแบบฝายและวาล์วแบบตรงได้อย่างไร
โดยทั่วไปแล้ววาล์วไดอะแฟรมแบบแมนนวลแบบฝายจะเหมาะสำหรับของเหลวที่สะอาด ของเหลวที่มีฤทธิ์กัดกร่อน และการควบคุมปริมาณที่จำกัด โดยทั่วไปจะพิจารณาวาล์วผ่านตรงสำหรับตัวกลางที่มีความหนืด ของเหลวข้น ตะกอน หรือของเหลวที่มีสารแขวนลอย ต้องตรวจสอบความดัน อุณหภูมิ วัสดุไดอะแฟรม ความต้านทานการไหล และสภาวะการบำรุงรักษาด้วย
ด้วยการก่อตั้งบริษัท เราได้ผลิตวาล์วไดอะแฟรมพลาสติกตัวแรกในปี พ.ศ. 2522 และได้รับการรับรองจากกระทรวงอุตสาหกรรมเคมีในปี พ.ศ. 2526 ...
ลักษณะการปิดผนึกจะคล้ายกับวาล์วไดอะแฟรมแบบหน้าแปลนซึ่งมีการไหลขนาดใหญ่ ตัววาล์วสามารถถอดออกจากท่อได้โดยการคลายน็อตข้อต่อที่ปลายท...
วาล์วไดอะแฟรมสามทาง คุณสมบัติ วาล์วไดอะแฟรมสามทาง, low flow resistance, clean, can adjust the flow rate. Can make piping des...
