วาล์วปีกผีเสื้ออัตโนมัติควบคุมท่อส่งอุตสาหกรรมขนาดใหญ่ได้อย่างไร

ระบบท่ออุตสาหกรรมขนาดใหญ่มักต้องการการทำงานจากระยะไกล การปิดระบบที่เชื่อถือได้ และการตอบสนองตำแหน่งวาล์วที่ชัดเจน การทำงานแบบแมนนวลจะยากขึ้นเมื่อมีการติดตั้งวาล์วบนท่อยกระดับ ภายในพื้นที่จำกัด หรือใกล้กับสารเคมีที่มีฤทธิ์กัดกร่อน อ วาล์วปีกผีเสื้ออัตโนมัติ จัดการกับสภาวะเหล่านี้โดยการรวมตัววาล์วปีกผีเสื้อขนาดกะทัดรัดเข้ากับแอคทูเอเตอร์ไฟฟ้า นิวแมติก หรือไฮดรอลิก

แอคชูเอเตอร์หมุนแผ่นดิสก์ภายในผ่านมุมที่ควบคุม เมื่อจานจานเกือบขนานกับทิศทางการไหล วาล์วจะเปิดออก เมื่อแผ่นดิสก์หมุนประมาณ 90 องศาและตั้งฉากกับท่อ ทางเดินจะปิดลง

วาล์วปีกผีเสื้ออัตโนมัติมีมิติที่หันหน้าเข้าหากันค่อนข้างสั้นและมีน้ำหนักต่ำกว่าโครงสร้างวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่อื่นๆ หลายตัว ทำให้เหมาะสำหรับการบำบัดน้ำ การแปรรูปทางเคมี การหมุนเวียนความเย็น การจัดการน้ำเสีย การชลประทาน และอุปกรณ์อัตโนมัติ

Ningbo Baodi Plastic Valve Co., Ltd. มีต้นกำเนิดย้อนกลับไปในปี 1979 และเป็นหนึ่งในองค์กรแรกสุดในประเทศจีนที่ออกแบบและผลิตวาล์วพลาสติกอุตสาหกรรม ประสบการณ์ด้านเทอร์โมพลาสติกวาล์ว ท่อ และข้อต่อของบริษัทสนับสนุนการเลือกผลิตภัณฑ์วาล์วปีกผีเสื้ออัตโนมัติที่ทนต่อการกัดกร่อนสำหรับระบบอุตสาหกรรมที่มีความต้องการสูง

วาล์วผีเสื้ออัตโนมัติคืออะไร?

วาล์วปีกผีเสื้ออัตโนมัติเป็นวาล์วสี่เลี้ยวที่ประกอบด้วยตัววาล์ว จานหมุน เพลา บ่าวาล์ว แอคทูเอเตอร์ ขายึด และอุปกรณ์ควบคุม

แอคชูเอเตอร์จะแปลงไฟฟ้า อากาศอัด หรือแรงดันไฮดรอลิกให้เป็นการเคลื่อนที่แบบหมุน การเคลื่อนไหวนี้จะถูกส่งผ่านเพลาไปยังแผ่นดิสก์

แยกอัตโนมัติ: วาล์วสามารถเปิดหรือปิดท่อได้โดยไม่ต้องดำเนินการด้วยตนเองโดยตรง

การควบคุมการไหล: แอคชูเอเตอร์แบบมอดูเลตสามารถวางแผ่นดิสก์ในมุมที่ต่างกันเพื่อควบคุมการไหล

อุปกรณ์ที่เชื่อมต่อกัน: ตำแหน่งวาล์วสามารถเชื่อมโยงกับปั๊ม ถัง ตัวกรอง และอุปกรณ์ควบคุมกระบวนการ

การดำเนินการฉุกเฉิน: แอคทูเอเตอร์สามารถย้ายวาล์วไปยังตำแหน่งที่กำหนดไว้ล่วงหน้าหลังจากสัญญาณกระบวนการที่ผิดปกติหรือระบบสาธารณูปโภคขัดข้อง

การตรวจสอบระยะไกล: ลิมิตสวิตช์และเครื่องส่งสัญญาณตำแหน่งสามารถรายงานตำแหน่งวาล์วจริงไปยังระบบควบคุมได้

Ningbo Baodi Plastic Valve Co., Ltd. พัฒนาจากโรงงานวาล์วเคมี Zhenhai และโรงงานวาล์วพลาสติก Beilun ประสบการณ์อันยาวนานกับวาล์วเคมีอุตสาหกรรมทำให้มีความเข้าใจในทางปฏิบัติว่าวัสดุจาน ความเข้ากันได้ของบ่าวาล์ว และแรงบิดของแอคชูเอเตอร์มีอิทธิพลต่อการทำงานอัตโนมัติอย่างไร

วาล์วผีเสื้ออัตโนมัติทำงานอย่างไร?

ลำดับการเปิด

กระบวนการเปิดเริ่มต้นเมื่อระบบควบคุมส่งคำสั่งไปยังแอคชูเอเตอร์ แอคชูเอเตอร์ไฟฟ้าสตาร์ทมอเตอร์ ในขณะที่แอคชูเอเตอร์แบบนิวแมติกรับอากาศอัดผ่านโซลินอยด์วาล์ว

เพลาส่งออกของแอคชูเอเตอร์จะหมุนเพลาวาล์ว แผ่นดิสก์เคลื่อนออกจากตำแหน่งปิดและค่อยๆ เพิ่มพื้นที่การไหลที่มีอยู่

เมื่อถึงมุมที่ต้องการ ลิมิตสวิตช์หรือตัวกำหนดตำแหน่งจะหยุดแอคชูเอเตอร์ ระบบควบคุมอาจรับสัญญาณยืนยันว่าวาล์วเปิดหรืออยู่ในตำแหน่งที่ถูกต้อง

ลำดับการปิด

ระหว่างการปิด แอคชูเอเตอร์จะหมุนไปในทิศทางตรงกันข้าม ขอบของแผ่นดิสก์เคลื่อนไปทางบ่าวาล์วและบีบอัดพื้นผิวการซีล

แอคชูเอเตอร์จะต้องให้แรงบิดเพียงพอที่จะเอาชนะการเสียดสีของเบาะนั่ง แรงดันในกระบวนการ และแรงของของไหลที่กระทำต่อจานเบรก

แรงบิดไม่เพียงพออาจทำให้วาล์วเปิดบางส่วนได้ แรงบิดที่มากเกินไปอาจทำให้เบาะนั่งถูกบีบอัดมากเกินไปและทำให้อายุการใช้งานสั้นลง

Ningbo Baodi Plastic Valve Co., Ltd. ได้ผลิตวาล์วพลาสติกอุตสาหกรรมมานานกว่าสี่ทศวรรษ การควบคุมขนาดตัวถัง เพลา จาน และบ่าอย่างแม่นยำ ช่วยรักษาแรงบิดในการปิดที่มั่นคงและตำแหน่งที่ทำซ้ำได้

มุมของแผ่นดิสก์และอัตราการไหล

มุมจานและอัตราการไหลจริงไม่เปลี่ยนแปลงตามสัดส่วนโดยตรง ที่ช่องเปิดขนาดเล็ก การเปลี่ยนแปลงมุมเล็กน้อยอาจสร้างการไหลเพิ่มขึ้นอย่างมาก

เมื่อใกล้ตำแหน่งเปิดสุด การเคลื่อนจานเพิ่มเติมอาจทำให้ความสามารถในการไหลเพิ่มขึ้นอย่างจำกัด

คุณลักษณะที่ไม่เป็นเชิงเส้นนี้ต้องได้รับการพิจารณาเมื่อใช้วาล์วปีกผีเสื้ออัตโนมัติเพื่อการควบคุม แทนที่จะแยกออกจากกันแบบธรรมดา

การปรับการเดินทาง

การเดินทางของแอคชูเอเตอร์จะต้องตรงกับตำแหน่งดิสก์จริง การเดินทางที่ไม่เพียงพออาจทำให้เกิดการรั่วไหลภายในหรือจำกัดความสามารถในการไหลเต็มได้

ระยะการปิดที่มากเกินไปอาจทำให้บ่าวาล์ว เพลา หรือข้อต่อแอ๊คทูเอเตอร์เสียหายได้ ดังนั้นควรปรับการหยุดทางกลไกและขีดจำกัดทางไฟฟ้าอย่างระมัดระวัง

ส่วนประกอบหลักของวาล์วผีเสื้ออัตโนมัติ

ตัววาล์ว

ตัววาล์วรองรับการเชื่อมต่อแผ่นดิสก์ เพลา บ่า และแอคชูเอเตอร์ โครงสร้างทั่วไป ได้แก่ แผ่นเวเฟอร์ ตัวดึง และตัวหน้าแปลน

ตัวถังต้องทนทานต่อแรงกดภายใน แรงยึดหน้าแปลน และการเคลื่อนตัวของท่อ ในวาล์วเทอร์โมพลาสติก แรงโบลต์ที่มากเกินไปหรือท่อที่ไม่รองรับอาจทำให้ร่างกายเสียรูปและรบกวนการเคลื่อนที่ของแผ่นดิสก์

Ningbo Baodi Plastic Valve Co., Ltd. ขยายกลุ่มผลิตภัณฑ์ในปี 2549 เพื่อรวมท่อและอุปกรณ์พลาสติกอุตสาหกรรม ช่วยให้สามารถเลือกวาล์วปีกผีเสื้ออัตโนมัติและท่อที่เชื่อมต่อตามวัสดุและขนาดที่เข้ากันได้

แผ่นดิสก์

แผ่นดิสก์เป็นส่วนประกอบหลักในการควบคุมการไหล ความหนา รูปทรง และวัสดุส่งผลต่อการสูญเสียแรงดัน แรงบิดในการทำงาน และค่าสัมประสิทธิ์การไหล

แผ่นดิสก์ยังคงสัมผัสกับสื่อกระบวนการทั้งในตำแหน่งเปิดและปิด จึงต้องตรวจสอบความเข้ากันได้ทางเคมีแยกจากตัววาล์ว

เพลา

เพลาจะส่งแรงบิดของแอคชูเอเตอร์ไปยังแผ่นดิสก์ วาล์วบางตัวใช้เพลาต่อเนื่อง ในขณะที่บางวาล์วใช้ส่วนเพลาบนและล่าง

เพลาต้องมีความแข็งแรงและทนต่อการกัดกร่อนเพียงพอ การจัดตำแหน่งที่ไม่ดีอาจเพิ่มแรงเสียดทานและทำให้การตอบสนองตำแหน่งวาล์วไม่ถูกต้อง

บ่าวาล์ว

บ่าวาล์วจะสร้างพื้นผิวการปิดผนึกหลักรอบๆ ขอบแผ่นดิสก์ วัสดุเบาะส่งผลต่อความทนทานต่อสารเคมี อุณหภูมิในการทำงาน แรงบิดในการปิด และประสิทธิภาพการรั่วไหล

การบวมของสารเคมี อนุภาคแข็ง การเปลี่ยนแปลงของอุณหภูมิ และการหมุนเวียนซ้ำๆ สามารถค่อยๆ เปลี่ยนขนาดเบาะนั่งและแรงซีลได้

แอ๊คทูเอเตอร์และชุดประกอบการติดตั้ง

แอคชูเอเตอร์ให้แรงบิดในการหมุน ขายึดและข้อต่อเชื่อมต่อเพลาเอาท์พุตของแอคชูเอเตอร์กับเพลาวาล์ว

การจัดตำแหน่งที่ไม่ถูกต้องอาจทำให้เกิดการโหลดเพลา การสึกหรอของแอคชูเอเตอร์ หรือการเคลื่อนไหวที่ไม่สมบูรณ์ โครงสร้างการติดตั้งควรคงความแข็งแกร่งตลอดการใช้งาน

วาล์วผีเสื้ออัตโนมัติเวเฟอร์ ดึง และหน้าแปลน

เวเฟอร์วาล์วปีกผีเสื้ออัตโนมัติ

เวเฟอร์ วาล์วปีกผีเสื้ออัตโนมัติ ถูกติดตั้งระหว่างหน้าแปลนท่อสองอัน สลักเกลียวยาวหรือแท่งเกลียวจะลอดผ่านหน้าแปลนและยึดตัวเครื่องให้เข้าที่

การออกแบบนี้มีขนาดกะทัดรัด น้ำหนักเบา และเหมาะสมกับพื้นที่ติดตั้งที่จำกัด มีการใช้กันอย่างแพร่หลายในระบบน้ำ ระบบหมุนเวียน และระบบอุตสาหกรรมทั่วไป

ดึงวาล์วปีกผีเสื้ออัตโนมัติ

วาล์วดึงมีเกลียวเชื่อมอยู่ทั่วร่างกาย หน้าแปลนท่อแต่ละอันเชื่อมต่อกันอย่างเป็นอิสระ

การออกแบบตัวดึงบางแบบทำให้สามารถถอดท่อด้านหนึ่งออกได้ในขณะที่วาล์วยังคงเชื่อมต่อกับอีกด้านหนึ่ง ยังคงต้องยืนยันความสามารถในการรับแรงดันจุดสิ้นสุด

บัตเตอร์ฟลายวาล์วอัตโนมัติแบบมีหน้าแปลน

วาล์วแบบมีหน้าแปลนมีการเชื่อมต่อแบบหน้าแปลนรวมอยู่ด้วย โดยปกติแล้วจะมีความแข็งแกร่งในการติดตั้งมากกว่า และมักเลือกใช้กับท่ออุตสาหกรรมที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

โครงสร้างต้องการพื้นที่ติดตั้งมากขึ้นและมีน้ำหนักมากกว่าการออกแบบแผ่นเวเฟอร์และตัวดึง

การเปรียบเทียบสไตล์ร่างกาย

กลุ่มผลิตภัณฑ์ท่อเทอร์โมพลาสติกที่หลากหลายของบริษัท Ningbo Baodi Plastic Valve Co., Ltd. ช่วยให้ผู้ใช้ประสานรูปแบบตัววาล์ว ขนาดหน้าแปลน และวัสดุท่อทั่วทั้งระบบที่สมบูรณ์

การออกแบบวาล์วผีเสื้ออัตโนมัติแบบศูนย์กลางและประหลาด

การออกแบบที่มีศูนย์กลาง

ในวาล์วปีกผีเสื้ออัตโนมัติแบบศูนย์กลาง โดยทั่วไปเส้นกึ่งกลางเพลา ศูนย์กลางจาน และศูนย์กลางตัววาล์วจะอยู่ในแนวเดียวกัน

แผ่นดิสก์ยังคงสัมผัสกับเบาะนั่งแบบยืดหยุ่นได้ในระหว่างการหมุนส่วนใหญ่ โครงสร้างนี้เรียบง่ายและใช้กันอย่างแพร่หลายในการบำบัดน้ำ การชลประทาน และระบบเคมีแรงดันปานกลาง

การสัมผัสกับเบาะนั่งอย่างต่อเนื่องจะทำให้เกิดแรงเสียดทานที่เห็นได้ชัดเจน ซึ่งจะต้องรวมไว้ในขนาดของแอคชูเอเตอร์ด้วย

การออกแบบที่แปลกประหลาดสองเท่า

วาล์วเยื้องศูนย์คู่จะวางตำแหน่งเพลาให้ห่างจากศูนย์กลางการปิดผนึกแผ่นดิสก์และเส้นกึ่งกลางของท่อ

แผ่นดิสก์แยกออกจากเบาะนั่งได้รวดเร็วยิ่งขึ้นในระหว่างการเปิด ช่วยลดแรงเสียดทานขณะวิ่งและการสึกหรอของเบาะนั่ง

การออกแบบนี้เหมาะสำหรับวาล์วที่มีขนาดใหญ่ขึ้น ความถี่ในการทำงานที่สูงขึ้น และความแตกต่างของแรงดันที่มากขึ้น

การออกแบบที่แหวกแนวสามเท่า

วาล์วเยื้องศูนย์สามตัวเพิ่มรูปทรงการซีลแบบทำมุม พื้นผิวการซีลจะสัมผัสกันเป็นหลักในระหว่างการปิดขั้นสุดท้าย

โครงสร้างนี้มักใช้ในการใช้งานที่อุณหภูมิสูงหรือต้องใช้แรงดัน และอาจใช้ระบบปิดผนึกด้วยโลหะ

การเปรียบเทียบการออกแบบ

วาล์วปีกผีเสื้ออัตโนมัติแบบไฟฟ้า นิวเมติก และไฮดรอลิก

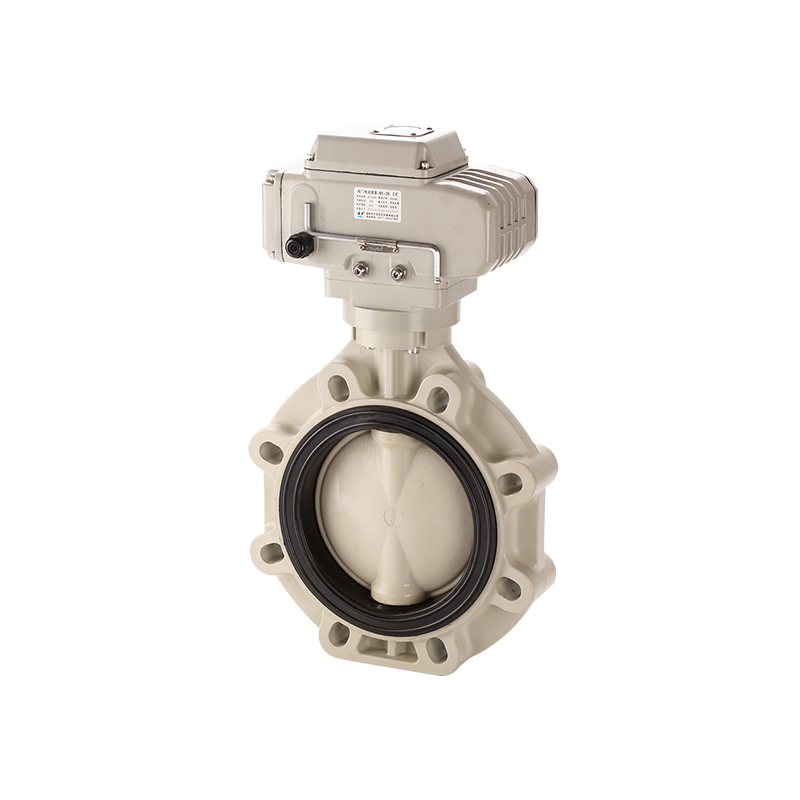

วาล์วผีเสื้อไฟฟ้าอัตโนมัติ

แอคชูเอเตอร์ไฟฟ้าใช้มอเตอร์และกระปุกเกียร์เพื่อหมุนแผ่นดิสก์ เหมาะสำหรับพื้นที่ที่ไม่มีอากาศอัด

การเลือกควรพิจารณาแรงดันไฟฟ้า แรงบิดเอาท์พุต เวลาในการทำงาน รอบการทำงาน สัญญาณควบคุม และการปกป้องสิ่งแวดล้อม

นิวเมติกวาล์วผีเสื้ออัตโนมัติ

แอคทูเอเตอร์แบบนิวแมติกใช้อากาศอัดเพื่อขับเคลื่อนกลไกแร็คแอนด์พิเนียนหรือสก๊อตแอก

การทำงานของนิวแมติกรวดเร็วและเหมาะสำหรับการปั่นจักรยานบ่อยครั้ง อาจใช้การออกแบบแบบ double-acting หรือโครงสร้างแบบสปริงกลับที่ไม่ปลอดภัย

การจ่ายอากาศควรสะอาด แห้ง และมั่นคง

วาล์วผีเสื้ออัตโนมัติไฮดรอลิก

แอคชูเอเตอร์ไฮดรอลิกใช้ของเหลวที่มีแรงดันเพื่อสร้างแรงบิดสูง ส่วนใหญ่จะใช้สำหรับวาล์วที่มีขนาดใหญ่มากหรือการใช้งานที่มีโหลดสูงเป็นพิเศษ

การเปรียบเทียบแอคชูเอเตอร์

Ningbo Baodi Plastic Valve Co., Ltd. ส่งออกผลิตภัณฑ์เทอร์โมพลาสติกอุตสาหกรรมไปยังกว่า 60 ประเทศ สภาพไซต์งานที่แตกต่างกันแสดงให้เห็นว่าการเลือกแอคชูเอเตอร์ควรขึ้นอยู่กับสาธารณูปโภคที่มีอยู่ ความถี่ในการทำงาน และการดำเนินการด้านความปลอดภัยที่จำเป็น

การควบคุมการเปิด-ปิดและการมอดูเลต

การควบคุมการเปิด-ปิด

วาล์วปีกผีเสื้ออัตโนมัติเปิด-ปิดจะเคลื่อนที่ระหว่างตำแหน่งเปิดสุดและตำแหน่งปิดสุด ใช้สำหรับการแยกอุปกรณ์ การสลับการไหลเวียน การควบคุมถัง และการปิดเครื่องฉุกเฉิน

โดยปกติลิมิตสวิตช์จะยืนยันว่าถึงตำแหน่งที่ได้รับคำสั่งแล้ว

การควบคุมแบบมอดูเลต

บัตเตอร์ฟลายวาล์วอัตโนมัติแบบมอดูเลตสามารถหยุดที่มุมกลางเพื่อควบคุมการไหล ความดัน ระดับของเหลว หรืออุณหภูมิ

ตัวกำหนดตำแหน่งจะเปรียบเทียบสัญญาณที่ร้องขอกับมุมของจานจริงและปรับแอคชูเอเตอร์ตามนั้น

วาล์วควรมีขนาดเพื่อให้การทำงานปกติไม่ต่อเนื่องที่ช่องเปิดที่เล็กมาก ช่องเปิดขนาดเล็กทำให้เกิดความเร็ว เสียง การสั่นสะเทือน และการสึกกร่อนของเบาะนั่งในระดับสูง

สัญญาณควบคุมทั่วไป

ลักษณะการไหล โพรงอากาศ และค้อนน้ำ

การสูญเสียความดัน

แผ่นดิสก์ยังคงอยู่ในช่องทางการไหลแม้ว่าวาล์วจะเปิดจนสุดก็ตาม การสูญเสียแรงดันขึ้นอยู่กับความหนาของแผ่นจาน เส้นผ่านศูนย์กลางเพลา ขนาดวาล์ว มุมเปิด และความเร็วของของไหล

ข้อมูล Cv หรือ Kv ควรได้รับการตรวจสอบเมื่อใช้วาล์วปีกผีเสื้ออัตโนมัติเพื่อควบคุมการไหล

การเกิดโพรงอากาศ

ความแตกต่างของแรงดันสูงอาจทำให้แรงดันในพื้นที่ลดลงต่ำกว่าความดันไอของของเหลว ฟองอากาศอาจก่อตัวและยุบตัวบริเวณท้ายน้ำ

การเกิดโพรงอากาศซ้ำๆ อาจทำให้ขอบจาน บ่าวาล์ว และท่อในบริเวณใกล้เคียงเสียหายได้

ค้อนน้ำ

การปิดอย่างรวดเร็วสามารถสร้างค้อนน้ำในระบบท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ การไหลสูง หรือยาวได้

ตัวควบคุมความเร็วของแอคชูเอเตอร์หรือเวลาปิดที่ตั้งโปรแกรมไว้สามารถลดการเปลี่ยนแปลงความเร็วของของไหลอย่างกะทันหันได้

Ningbo Baodi Plastic Valve Co., Ltd. ผลิตผลิตภัณฑ์ท่อเทอร์โมพลาสติกอุตสาหกรรมที่สมบูรณ์ ดังนั้นควรพิจารณาการทำงานของวาล์วร่วมกับแรงดันของท่อ การรองรับ และโครงร่างของระบบ

ตำแหน่งการปฏิบัติงานที่ไม่ปลอดภัย

ปิดไม่สำเร็จ

บัตเตอร์ฟลายวาล์วอัตโนมัติแบบปิดไม่สำเร็จจะเคลื่อนไปยังตำแหน่งปิดเมื่อสูญเสียอากาศหรือพลังงาน

การจัดเตรียมนี้มักเลือกสำหรับการแยกสารเคมีและการปิดเครื่องฉุกเฉิน

เปิดไม่สำเร็จ

วาล์วเปิดเมื่อเกิดข้อผิดพลาดจะเคลื่อนไปยังตำแหน่งเปิดหลังจากระบบสาธารณูปโภคขัดข้อง

อาจใช้ในระบบน้ำหล่อเย็นและระบบหมุนเวียนป้องกันซึ่งจำเป็นต้องมีการไหลอย่างต่อเนื่อง

ล้มเหลวในสถานที่

วาล์วสำรองจะยังคงอยู่ใกล้ตำแหน่งสุดท้ายหลังจากที่ไฟฟ้าหรืออากาศสูญเสียไป

ซึ่งอาจเหมาะสมในกรณีที่ควรรักษาสภาพกระบวนการที่มีอยู่ไว้เป็นการชั่วคราว

ข้อกำหนดแรงบิดและขนาดแอคชูเอเตอร์

แรงบิดในการนั่งและการถอดที่นั่ง

แอคชูเอเตอร์จะต้องเอาชนะแรงเสียดทานระหว่างแผ่นดิสก์และบ่าเมื่อวาล์วเริ่มเปิด นอกจากนี้ยังต้องมีแรงมากพอที่จะกดเบาะระหว่างการปิดขั้นสุดท้าย

แรงบิดแบบไดนามิก

การไหลที่กระทำบนจานที่เปิดบางส่วนจะสร้างแรงบิดแบบไดนามิก โหลดนี้อาจมีความสำคัญที่มุมแผ่นดิสก์ตรงกลาง

ความเร็ว ความแตกต่างของความดัน และรูปทรงของจานเบรก ล้วนส่งผลต่อโหลดไดนามิก

ปัจจัยแรงบิดหลัก

เส้นผ่านศูนย์กลางวาล์ว: โดยปกติแล้วจานเบรกขนาดใหญ่จะต้องมีแรงบิดมากกว่า

แรงดันต่างสูงสุด: แรงดันที่สูงขึ้นทั่วทั้งจานจะเพิ่มภาระการทำงาน

วัสดุที่นั่ง: ความแข็ง แรงเสียดทาน และการบวมตัวของสารเคมีส่งผลต่อแรงบิดเปิดและปิด

อุณหภูมิในการทำงาน: อุณหภูมิสามารถเปลี่ยนขนาดเบาะนั่งและคุณสมบัติของวัสดุได้

ตะกอนและอนุภาค: การสะสมอาจรบกวนการหมุนของแผ่นดิสก์

การจัดตำแหน่งท่อ: ความเครียดจากภายนอกอาจทำให้ร่างกายบิดเบี้ยวและเพิ่มแรงบิดได้

แอคชูเอเตอร์ควรมีระยะขอบด้านความปลอดภัยที่เหมาะสม แอคชูเอเตอร์ที่มีขนาดเล็กกว่าอาจหยุดก่อนถึงตำแหน่งที่ต้องการ ในขณะที่แอคชูเอเตอร์ขนาดใหญ่อาจทำให้เพลา ที่นั่ง หรือข้อต่อเสียหายได้

ตัววาล์ว, Disc and Seat Materials

พีวีซี

พีวีซี is commonly used for ambient-temperature water and selected chemical systems. Its allowable pressure decreases as temperature rises.

ซีพีวีซี

ซีพีวีซี provides improved temperature capability compared with standard PVC.

Ningbo Baodi Plastic Valve Co., Ltd. เป็นหนึ่งในองค์กรในประเทศแห่งแรกๆ ที่ใช้ CPVC กับวาล์วท่อระดับอุตสาหกรรม

พีพี

พีพี is suitable for many acids, alkaline fluids and wastewater applications. Its pressure capability depends on temperature and material grade.

พีวีดีเอฟ

พีวีดีเอฟ is selected for many aggressive chemicals and high-purity systems. Compatibility must still be checked for the exact concentration and temperature.

การเปรียบเทียบวัสดุเบาะนั่ง

Ningbo Baodi Plastic Valve Co., Ltd. ได้รับการรับรองมาตรฐาน ISO 9001, ISO 14001 และ ISO 45001 พร้อมด้วยใบอนุญาตการผลิตส่วนประกอบท่อแรงดันอุปกรณ์พิเศษแห่งชาติ คุณสมบัติเหล่านี้สะท้อนถึงความสำคัญของวัสดุควบคุมและประสิทธิภาพของแรงดัน

วิธีการเลือกวาล์วปีกผีเสื้ออัตโนมัติที่เหมาะสม

ระบุสื่อกระบวนการ

ยืนยันชื่อกลาง ความเข้มข้น อุณหภูมิ ความหนืด และปริมาณอนุภาค

ตรวจสอบว่าของเหลวอาจทำให้เกิดการกัดกร่อน บวม เสียดสี ตกผลึก หรือสะสมตัวได้หรือไม่

กำหนดฟังก์ชันการควบคุม

อาจจำเป็นต้องใช้วาล์วปีกผีเสื้ออัตโนมัติสำหรับการแยก การควบคุม การปิดฉุกเฉิน การควบคุมการไหลเวียน หรือการประสานอุปกรณ์

เลือกสไตล์ตัวถัง

เวเฟอร์ body is suitable where compact size is important. A lug body may be useful for independent flange connections. A flanged valve provides greater rigidity in large pipelines.

เลือกวัสดุ

ควรตรวจสอบตัวเครื่อง จาน เพลา บ่า และซีลทั้งหมดแยกกันเพื่อให้เข้ากันได้กับตัวกลางในกระบวนการ

เลือกตัวกระตุ้น

การสั่งงานด้วยลมเหมาะกับการทำงานบ่อยครั้งและรวดเร็ว การสั่งงานด้วยไฟฟ้าสามารถทำได้จริงในกรณีที่ไม่สามารถใช้อากาศอัดได้ อาจจำเป็นต้องมีการสั่งงานด้วยไฮดรอลิกเพื่อให้ได้แรงบิดที่สูงมาก

ยืนยันแรงบิดและตำแหน่งที่ปลอดภัยเมื่อขัดข้อง

แอคชูเอเตอร์จะต้องครอบคลุมถึงเบาะนั่ง เบาะนั่ง และแรงบิดแบบไดนามิก ควรเลือกตำแหน่งความล้มเหลวตามการป้องกันอุปกรณ์และความเสี่ยงในกระบวนการ

Ningbo Baodi Plastic Valve Co., Ltd. ติดอันดับหนึ่งในผู้ผลิตด้วยผลิตภัณฑ์วาล์วเทอร์โมพลาสติกอุตสาหกรรมและผลิตภัณฑ์ท่อที่หลากหลาย ซึ่งช่วยให้ผู้ใช้ประสานงานมาตรฐานการเชื่อมต่อและความเข้ากันได้ของวัสดุทั่วทั้งระบบ

แนวทางการติดตั้งและการว่าจ้าง

ตรวจสอบวาล์ว

ตรวจสอบตัวถัง จาน เบาะ เพลา แอ๊คทูเอเตอร์ ตัวยึด และคัปปลิ้ง ก่อนการติดตั้ง

ทำความสะอาดและจัดแนวท่อ

ขจัดทราย คราบเชื่อม อนุภาคพลาสติก และวัสดุปิดผนึก หน้าแปลนควรขนานกันและอยู่ตรงกลางอย่างถูกต้อง

ไม่ควรใช้วาล์วเพื่อดึงท่อที่ไม่ตรงตำแหน่งให้เข้าที่

เปิดแผ่นดิสก์ไว้เล็กน้อย

ระหว่างการติดตั้ง ให้เปิดแผ่นดิสก์ไว้เล็กน้อยเพื่อป้องกันไม่ให้ขอบถูกบีบอัดหรือมีรอยขีดข่วนจากหน้าแปลน

ยืนยันว่าเส้นผ่านศูนย์กลางภายในของหน้าแปลนช่วยให้จานหมุนได้อย่างอิสระ

ขันโบลท์ให้แน่นเท่าๆ กัน

ค่อยๆ ขันน็อตให้แน่นในลักษณะกากบาท แรงที่ไม่สม่ำเสมออาจทำให้ตัวเทอร์โมพลาสติกหรือบ่าวาล์วเสียรูป

ทิศทางการทดสอบและข้อเสนอแนะ

ยืนยันว่าสัญญาณเปิดและปิดตรงกับการเคลื่อนที่ของแผ่นดิสก์จริง ปรับขีดจำกัดทางกลไกและตรวจสอบการตอบสนองของตำแหน่ง

ควรทดสอบฟังก์ชันป้องกันข้อผิดพลาดและการควบคุมด้วยตนเองก่อนใช้งาน

การบำรุงรักษาและการแก้ไขปัญหาตามปกติ

วาล์วไปไม่ถึงตำแหน่งที่ต้องการ

สาเหตุที่เป็นไปได้: แรงบิดของแอคชูเอเตอร์ไม่เพียงพอ การตั้งค่าขีดจำกัดไม่ถูกต้อง การรบกวนของจานเบรก เบาะนั่งบวม ความเสียหายของเพลา หรือการเคลื่อนที่ของข้อต่อ

การรั่วไหลภายใน

สาเหตุที่เป็นไปได้: ความเสียหายของเบาะนั่ง ขอบจานเบรกสึกหรอ มีอนุภาคติดอยู่ ระยะการปิดที่ไม่เพียงพอ หรือการเสียรูปของร่างกาย

การเคลื่อนไหวช้าหรือไม่มั่นคง

สาเหตุที่เป็นไปได้: แรงดันอากาศต่ำ, แอคชูเอเตอร์โอเวอร์โหลด, การตั้งค่าตัวกำหนดตำแหน่งไม่ถูกต้อง, แรงบิดไดนามิกมากเกินไป หรือแรงเสียดทานของเพลาเพิ่มขึ้น

ข้อเสนอแนะตำแหน่งที่ไม่ถูกต้อง

สาเหตุที่เป็นไปได้: ลิมิตสวิตช์หลวม ระยะห่างของคัปปลิ้ง การเคลื่อนที่ของเพลา หรือการสอบเทียบที่ไม่ถูกต้อง

เสียงรบกวนหรือการสั่นสะเทือนมากเกินไป

สาเหตุที่เป็นไปได้: การดำเนินการเปิดขนาดเล็กในระยะยาว ความเร็วสูง ความแตกต่างของแรงดันหรือโพรงอากาศมากเกินไป

Ningbo Baodi Plastic Valve Co., Ltd. ให้บริการแก่องค์กรนับหมื่นทั้งในประเทศและต่างประเทศ ประสบการณ์ภาคสนามแสดงให้เห็นว่าปัญหาวาล์วปีกผีเสื้ออัตโนมัติจำนวนมากเกี่ยวข้องกับขนาดแอคชูเอเตอร์ที่ไม่ถูกต้อง วัสดุที่ไม่เหมาะสม หรือการวางแนวที่ไม่ถูกต้องในการติดตั้ง

การใช้งานทั่วไปของวาล์วปีกผีเสื้ออัตโนมัติ

น้ำและการบำบัดน้ำเสีย

วาล์วนี้ใช้ในท่อน้ำดิบ การกรอง การล้างย้อน การไหลเวียน และการระบายน้ำ

การแปรรูปทางเคมี

ผลิตภัณฑ์วาล์วปีกผีเสื้ออัตโนมัติแบบเทอร์โมพลาสติกสามารถจัดการกับของเหลวที่มีฤทธิ์กัดกร่อนได้หลายชนิดเมื่อวัสดุที่เปียกทั้งหมดเข้ากันได้

น้ำหล่อเย็นและการไหลเวียน

วาล์วอาจควบคุมการไหลตามความดัน อุณหภูมิ หรือสัญญาณการทำงานของอุปกรณ์

ระบบชลประทาน

การทำงานอัตโนมัติช่วยให้สามารถควบคุมสาขาขนาดใหญ่และอุปกรณ์การกรองได้โดยไม่ต้องมีการแทรกแซงด้วยตนเองบ่อยครั้ง

ระบบถังและปั๊ม

วาล์วสามารถเชื่อมต่อกับเครื่องมือวัดระดับของเหลวและปั๊มเพื่อควบคุมการเติม การจ่ายออก และการไหลเวียน

คำถามที่พบบ่อยเกี่ยวกับวาล์วผีเสื้ออัตโนมัติ

วาล์วผีเสื้ออัตโนมัติต้องใช้ไฟฟ้าหรือไม่?

วาล์วไฟฟ้าต้องใช้ไฟฟ้า วาล์วนิวแมติกใช้อากาศอัด แม้ว่าโซลินอยด์วาล์วและอุปกรณ์ป้อนกลับอาจต้องใช้พลังงานไฟฟ้าด้วย

วาล์วผีเสื้ออัตโนมัติสามารถควบคุมการไหลได้หรือไม่?

ใช่. แอคทูเอเตอร์แบบมอดูเลตและตัวกำหนดตำแหน่งสามารถปรับมุมของดิสก์ได้ วาล์วไม่ควรอยู่อย่างต่อเนื่องที่ช่องเปิดเล็กเกินไป

จะเกิดอะไรขึ้นเมื่อไฟฟ้าหรืออากาศขัดข้อง?

วาล์วอาจปิด เปิด หรือยังคงอยู่ในตำแหน่งสุดท้าย ขึ้นอยู่กับตัวกระตุ้นและการออกแบบที่ไม่ปลอดภัย

เหตุใดแผ่นดิสก์จึงยังคงอยู่ในเส้นทางการไหล

แผ่นดิสก์เป็นส่วนประกอบควบคุมหลักและยังคงอยู่ในไปป์ไลน์ ซึ่งจะทำให้วาล์วมีขนาดกะทัดรัดแต่ทำให้สูญเสียแรงดันบางส่วน

สามารถจัดการกับสารเคมีที่มีฤทธิ์กัดกร่อนได้หรือไม่?

สามารถจัดการกับสารเคมีที่มีฤทธิ์กัดกร่อนได้เมื่อตัวถัง จาน เบาะ เพลา และซีลเข้ากันได้กับตัวกลาง ความเข้มข้น อุณหภูมิ และความดัน

เหตุใดวาล์วจึงไม่ปิดสนิท?

สาเหตุที่เป็นไปได้ ได้แก่ แรงบิดไม่เพียงพอ การเดินทางที่ไม่ถูกต้อง เบาะนั่งเสียหาย อนุภาคที่ติดอยู่ การเสียรูปของร่างกาย หรือการรบกวนของแผ่นดิสก์

วาล์วควรปิดเร็วแค่ไหน?

เวลาปิดที่ถูกต้องขึ้นอยู่กับเส้นผ่านศูนย์กลางวาล์ว ความเร็วการไหล และความยาวของท่อ โดยปกติแล้วระบบการไหลสูงขนาดใหญ่จะต้องมีการควบคุมการปิดเพื่อลดค้อนน้ำ

วาล์วสามารถทำงานด้วยตนเองได้หรือไม่?

แอคทูเอเตอร์บางตัวมีล้อเลื่อนหรือกลไกแบบแมนนวล ควรแยกแหล่งพลังงานอัตโนมัติก่อนใช้งานด้วยตนเอง

ข้อมูลอะไรบ้างที่จำเป็นก่อนการคัดเลือก?

ข้อมูลที่จำเป็นประกอบด้วยตัวกลาง ความเข้มข้น อุณหภูมิ ความดัน ความดันต่างสูงสุด อัตราการไหล เส้นผ่านศูนย์กลางระบุ ลักษณะตัวถัง วัสดุของจาน วัสดุที่นั่ง ประเภทแอคชูเอเตอร์ สัญญาณควบคุม เวลาในการทำงาน ผลป้อนกลับของตำแหน่งวาล์ว และข้อกำหนดด้านความปลอดภัยเมื่อเกิดเหตุขัดข้อง
