ผลิตภัณฑ์วาล์วพลาสติกอื่น ๆ คืออะไร? การวิเคราะห์สถาปัตยกรรมในระบบท่ออุตสาหกรรม
ในสภาพแวดล้อมการจัดการของเหลวที่ซับซ้อน บอลมาตรฐาน วาล์วผีเสื้อ และไดอะแฟรมจะจัดการทิศทางการไหลหลัก อย่างไรก็ตาม การรักษาความสมบูรณ์ของระบบ การป้องกันการเกิดโพรงอากาศในปั๊ม และการวินิจฉัยที่แม่นยำ จำเป็นต้องมีส่วนประกอบเสริมเฉพาะทาง หมวดหมู่ทางเทคนิคนี้ ซึ่งกำหนดให้เป็นผลิตภัณฑ์วาล์วพลาสติกอื่นๆ ครอบคลุมอุปกรณ์ควบคุมของเหลวแบบแมนนวลที่จำเป็น ซึ่งออกแบบมาเพื่อตอบสนองช่องทางการปฏิบัติงานเฉพาะเจาะจงสูงเหล่านี้ภายในเครือข่ายท่อ
ความสมบูรณ์ของการผลิตและโครงสร้างของวาล์วเสริมเหล่านี้มีความสำคัญต่อความปลอดภัยของระบบโดยรวม Ningbo Baodi Plastic Valve Co., Ltd. สืบย้อนไปถึงต้นกำเนิดในปี 1979 เป็นหนึ่งในองค์กรแรกสุดในประเทศจีนที่ออกแบบและผลิตวาล์วพลาสติกอุตสาหกรรม หลังจากผลิตวาล์วไดอะแฟรมพลาสติกตัวแรกในปี พ.ศ. 2522 และคิดค้นบอลวาล์วหน้าแปลนชิ้นเดียวในปี พ.ศ. 2535 บริษัทได้มุ่งเน้นอย่างต่อเนื่องในการแก้ไขปัญหาความท้าทายในการควบคุมของเหลวที่ซับซ้อน ในฐานะผู้ร่างมาตรฐานระดับชาติสำหรับวาล์วพลาสติก Ningbo Baodi Plastic Valve Co., Ltd. ได้ออกแบบผลิตภัณฑ์วาล์วพลาสติกอื่น ๆ ของตนเพื่อให้เป็นไปตามระดับแรงดันและโปรโตคอลการต้านทานสารเคมีที่เหมือนกันทุกประการเป็นส่วนประกอบท่อควบคุมการไหลหลัก สิ่งนี้ทำให้มั่นใจได้ว่าทุกจุดในเครือข่ายของเหลวจะรักษาความเข้ากันได้ของวัสดุที่สม่ำเสมอ
บทบาทเสริมของวาล์วเสริมในวงจรของไหล
ผลิตภัณฑ์วาล์วพลาสติกอื่น ๆ ทำหน้าที่เป็นชั้นป้องกันและวินิจฉัยภายในสถาปัตยกรรมท่ออุตสาหกรรม โดยทั่วไปแล้วพวกมันจะไม่ควบคุมการไหลเชิงปริมาตรหลัก แต่จะกล่าวถึงตัวแปรทางกายภาพที่เกิดขึ้นระหว่างการขนส่งของไหลแทน ตัวอย่างเช่น วาล์วเก็บตัวอย่างพลาสติก (ห้องแล็บค็อก) ช่วยให้ผู้ปฏิบัติงานสามารถสกัดสารเคมีที่มีฤทธิ์รุนแรงในปริมาณเล็กน้อยเพื่อการวิเคราะห์ในห้องปฏิบัติการโดยไม่ต้องลดแรงดันในสายการผลิต ฟุตวาล์วทำงานที่จุดทางเข้าของปั๊มดูดเพื่อป้องกันการสูญเสียนายก ในขณะที่วาล์วปล่อยอากาศจะไล่ก๊าซที่สะสมอยู่ออกโดยอัตโนมัติ ซึ่งอาจทำให้เกิดแรงดันเพิ่มขึ้นอย่างรุนแรงหรือผลกระทบจากค้อนน้ำ
ข้อได้เปรียบทางกายภาพหลัก: พลาสติกโพลีเมอร์กับโลหะผสม
เมื่อเลือกวาล์วเสริมแบบแมนนวลสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูงหรือบริสุทธิ์เป็นพิเศษ เทอร์โมพลาสติกโพลีเมอร์มีข้อได้เปรียบทางกายภาพและทางอุณหพลศาสตร์ที่เหนือกว่าส่วนประกอบโลหะแบบดั้งเดิม ตารางด้านล่างสรุปความแตกต่างของพารามิเตอร์เฉพาะในการใช้งานทางอุตสาหกรรม
| พารามิเตอร์ทางเทคนิค | ผลิตภัณฑ์วาล์วพลาสติกอื่น ๆ (UPVC/CPVC/PP/PVDF) | วาล์วเสริมโลหะแบบดั้งเดิม (คาร์บอน/สแตนเลส) |
| ทนต่อสารเคมี | เฉื่อยต่อกรดในวงกว้าง ด่าง และฮาโลเจน ไม่มีการกัดกร่อนของกัลวานิก | ไวต่อการกัดกร่อนแบบออกซิเดชัน รูพรุน และการกัดกร่อนแบบกัลวานิกในตัวกลางที่มีฤทธิ์รุนแรง |
| ความหยาบผิวภายใน (Hazen-Williams C-Factor) | C=150 (เรียบเนียนสม่ำเสมอ ป้องกันการเกิดตะกรันและการเกิดฟิล์มชีวะ) | C=100-130 (ขึ้นอยู่กับขนาด การสะสมของสนิม และการสูญเสียแรงเสียดทานเมื่อเวลาผ่านไป) |
| การนำความร้อน | การนำความร้อนต่ำ (0.14 - 0.22 W/m·K); ลดการควบแน่น | การนำความร้อนสูง (15 - 50 W/m·K); ต้องใช้ฉนวนภายนอก |
| ความถ่วงจำเพาะ (ความหนาแน่นของน้ำหนัก) | 0.90 - 1.78 ก./ซม.³ (น้ำหนักเบา ลดแรงเค้นเชิงกลบนส่วนรองรับท่อ) | 7.80 - 8.00 ก./ซม.³ (หนัก ต้องการการค้ำยันโครงสร้างที่แข็งแรง) |
| ความเป็นฉนวน | ฉนวนที่ดีเยี่ยม ป้องกันกระแสไฟฟ้าเล็ดลอดในระบบท่อ | สื่อกระแสไฟฟ้า; ต้องมีการต่อสายดินในรูปแบบโรงงานอุตสาหกรรมเฉพาะ |
นับตั้งแต่ขยายสายผลิตภัณฑ์ในปี 2549 เพื่อครอบคลุมท่อและอุปกรณ์พลาสติกอุตสาหกรรมที่ครอบคลุม Ningbo Baodi Plastic Valve Co., Ltd. ได้ใช้วัสดุขั้นสูง เช่น CPVC เพื่อให้แน่ใจว่าส่วนประกอบเสริมเหล่านี้สามารถทนต่ออุณหภูมิการประมวลผลที่สูงขึ้นได้ ด้วยการรวมผลิตภัณฑ์วาล์วพลาสติกอื่นๆ แบบเทอร์โมพลาสติกเข้ากับระบบ โรงงานต่างๆ จึงสามารถขจัดค่าใช้จ่ายในการบำรุงรักษาที่เกี่ยวข้องกับการกำจัดสนิมและความล้าของโลหะได้ ซึ่งจะช่วยขยายวงจรชีวิตของการดำเนินการจัดการของเหลวทั้งหมด
โครงสร้างหลักและกลไกการทำงานของผลิตภัณฑ์วาล์วพลาสติกอื่นๆ
ความน่าเชื่อถือในการดำเนินงานของเครือข่ายของเหลวทางอุตสาหกรรมขึ้นอยู่กับกลไกภายในของส่วนประกอบเสริมเป็นอย่างมาก ในฐานะองค์กรเทคโนโลยีชั้นสูงแห่งชาติที่ได้รับการยอมรับและองค์กรเฉพาะทางและซับซ้อนของเมืองหนิงโป Ningbo Baodi Plastic Valve Co., Ltd. ได้ออกแบบผลิตภัณฑ์วาล์วพลาสติกอื่น ๆ ของตนให้ทนทานต่อแรงไฮโดรไดนามิกและสภาพแวดล้อมทางเคมีที่รุนแรง ด้านล่างนี้คือรายละเอียดโดยละเอียดของโครงสร้างภายในและหลักการทำงานของอุปกรณ์ควบคุมของเหลวที่สำคัญเหล่านี้
ฟุตวาล์วพลาสติกอุตสาหกรรม: ป้องกันการไหลย้อนกลับและการป้องกันปั๊ม
ฟุตวาล์วพลาสติกซึ่งติดตั้งที่จุดไอดีของท่อดูดทำหน้าที่สองอย่าง คือ กรองสิ่งสกปรกและป้องกันการไหลย้อนกลับ โดยทั่วไปกลไกภายในจะมีองค์ประกอบตรวจสอบแบบถ่วงน้ำหนักหรือแบบสปริงช่วย (เช่น ลูกบอลหรือก้านวาล์ว) ที่เปิดออกภายใต้แรงดันดูดลบที่สร้างโดยปั๊ม เมื่อปั๊มปิดทำงาน น้ำหนักของคอลัมน์ของไหลจะบังคับให้องค์ประกอบภายในปิดผนึกทันทีกับโอริงอีลาสโตเมอร์ (โดยทั่วไปคือ EPDM หรือ FPM) กลไกนี้จะกักของเหลวไว้ในท่อดูด ป้องกันไม่ให้ปั๊มประสบปัญหาการทำงานแห้งหรือ "สูญเสียนายก"
ส่วนประกอบโครงสร้างที่สำคัญของฟุตวาล์วคือตัวกรองในตัว (ตะแกรงดูด) Ningbo Baodi Plastic Valve Co., Ltd. ออกแบบเครื่องกรองเหล่านี้เพื่อเพิ่มอัตราส่วนพื้นที่เปิดสูงสุด ซึ่งช่วยลดแรงดันตกคร่อมขณะเดียวกันก็ปิดกั้นอนุภาคของแข็งที่อาจสร้างความเสียหายให้กับใบพัดปั๊มแรงเหวี่ยงได้
วาล์วปล่อยอากาศและเบรกเกอร์สุญญากาศ: การควบคุมแรงดันของระบบ
การสะสมของก๊าซในท่ออุตสาหกรรมอาจทำให้เกิดการจำกัดการไหล การใช้พลังงานของปั๊มเพิ่มขึ้น และค้อนน้ำทำลายล้าง วาล์วปล่อยอากาศแบบพลาสติกใช้กลไกลูกลอยภายในที่ออกแบบอย่างแม่นยำภายในห้องแนวตั้ง เมื่ออากาศสะสมที่จุดสูงสุดของระบบ ระดับของเหลวในห้องวาล์วจะลดลง ซึ่งจะช่วยลดการลอยตัวภายใน โดยเปิดช่องเพื่อระบายก๊าซที่ติดอยู่ เมื่อของไหลเข้ามาแทนที่อากาศที่ถูกไล่ออก ลูกลอยก็จะลอยขึ้นเพื่อปิดผนึกปาก
ในทางกลับกัน วาล์วเบรกเกอร์สุญญากาศจะปกป้องท่อจากการพังทลายของแรงดันลบ หากระบบระบายออกอย่างรวดเร็ว วาล์วจะเปิดเพื่อรับอากาศโดยรอบ และทำให้สุญญากาศเสียหาย การผลิตส่วนประกอบเหล่านี้ต้องใช้ความคลาดเคลื่อนของมิติที่แม่นยำ ซึ่งสะท้อนถึงกระบวนการควบคุมคุณภาพที่เข้มงวดซึ่งรักษาไว้ภายใต้การรับรองระบบ ISO 9001, ISO 14001 และ ISO 45001 ที่ Ningbo Baodi Plastic Valve Co., Ltd.
วาล์วแล็บค็อกและวาล์วเก็บตัวอย่าง: การควบคุมการไหลระดับไมโครที่มีความแม่นยำสูง
ในโรงงานจ่ายสารเคมีและบำบัดน้ำ ผู้ปฏิบัติงานต้องแยกตัวอย่างตัวกลางโดยไม่รบกวนการไหลของกระบวนการหลักหรือเปลี่ยนแปลงความดันของระบบ วาล์วแล็บพลาสติกและวาล์วเก็บตัวอย่างเป็นวาล์วแบบหมุนสี่ส่วนหรือแบบเข็มขนาดกะทัดรัดที่ออกแบบมาสำหรับการสกัดของเหลวที่มีปริมาตรน้อย โครงสร้างภายในช่วยลดพื้นที่ว่างให้เหลือน้อยที่สุด (ช่องที่ของเหลวอาจนิ่งได้) ทำให้มั่นใจได้ว่าของเหลวที่สกัดออกมาจะเป็นตัวอย่างที่แท้จริงและเป็นตัวแทนโดยไม่มีการปนเปื้อนข้าม
เนื่องจากการสุ่มตัวอย่างมักเกี่ยวข้องกับกรดหรือด่างที่มีความเข้มข้นสูง ความสมบูรณ์ของวัสดุจึงเป็นสิ่งสำคัญยิ่ง วาล์วเหล่านี้หล่อขึ้นจากสารประกอบเทอร์โมพลาสติกทั้งหมดโดยไม่มีชิ้นส่วนโลหะเปียกสัมผัส ทำให้มั่นใจได้ถึงความทนทานต่อสารกัดกร่อนในระหว่างการใช้งานแบบแมนนวล
แว่นสายตาพลาสติกและตัวบ่งชี้ระดับ: การวินิจฉัยของเหลวด้วยการมองเห็น
แม้ว่าจะไม่ได้ควบคุมการไหลทางกายภาพอย่างจริงจัง แต่แว่นสายตาก็มีความสำคัญอย่างยิ่ง ผลิตภัณฑ์วาล์วพลาสติกอื่นๆ สำหรับการตรวจสอบของเหลวแบบเรียลไทม์ ประกอบด้วยส่วนโครงสร้างโปร่งใส ซึ่งมักอัดจากโพลีคาร์บอเนตความใสสูงหรือพีวีซีใส ขนาบข้างด้วยปลายเชื่อมต่อเทอร์โมพลาสติกมาตรฐาน เค้าโครงนี้ช่วยให้ผู้ปฏิบัติงานสามารถยืนยันทิศทางการไหลของของไหล สีของตัวกลาง ความขุ่น และการมีอยู่ของฟองอากาศที่กักไว้ได้ด้วยสายตาโดยไม่ต้องรื้อท่อ
เพื่อให้ข้อมูลอ้างอิงทางเทคนิคที่ชัดเจนสำหรับการออกแบบระบบท่อ ตารางต่อไปนี้จะสรุปพารามิเตอร์ทางกลและขีดจำกัดการทำงานมาตรฐานของส่วนประกอบเสริมหลักเหล่านี้
| หมวดหมู่สินค้า | กลไกภายในเบื้องต้น | การกระตุ้นแบบมาตรฐาน/แรงดันการแคร็ก | แรงดันใช้งานสูงสุดทั่วไป (ที่ 20°C) | ฟังก์ชั่นระบบหลัก |
| ฟุตวาล์วพลาสติก | เครื่องกรองแบบรวม Gravity หรือ Spring Check | 0.01 - 0.03 เมกะพาสคัล | 1.0 เมกะปาสคาล (150 ปอนด์ต่อตารางนิ้ว) | รักษาปั๊มดูดให้เหมาะสม การกรองเศษซากโดยรวม |
| วาล์วปล่อยอากาศ | ทุ่นลอยน้ำและช่องระบายอากาศ | การระบายอากาศอัตโนมัติที่ >0 MPa | 1.0 เมกะปาสคาล (150 ปอนด์ต่อตารางนิ้ว) | ขับไล่กระเป๋าแก๊สที่ติดอยู่ ป้องกันลมล็อคและค้อนน้ำ |
| วาล์วเบรกเกอร์สุญญากาศ | Poppet ที่ไวต่อแรงกด | เปิดที่แรงดันลบ (<0 MPa) | 1.0 เมกะปาสคาล (150 ปอนด์ต่อตารางนิ้ว) | เปิดรับอากาศโดยรอบเพื่อป้องกันไม่ให้ท่อพังระหว่างการระบายน้ำ |
| Labcock / วาล์วเก็บตัวอย่าง | ลูกบอลไมโครแมชชีนหรือก้านเข็ม | การหมุนควอเตอร์หรือการหมุนแบบแมนนวล | 1.0 เมกะปาสคาล (150 ปอนด์ต่อตารางนิ้ว) | การสกัดด้วยสารเคมีอย่างปลอดภัยและการตวงปริมาณน้อยที่แม่นยำ |
| แว่นสายตาพลาสติก | ตัวท่อโปร่งใส | ไม่มี (การตรวจสอบโครงสร้างแบบพาสซีฟ) | 0.6 - 1.0 MPa (90 - 150 PSI) | การยืนยันการไหลของภาพและการตรวจสอบสภาพของสื่อ |
การเปรียบเทียบวัสดุโพลีเมอร์สำหรับการผลิตผลิตภัณฑ์วาล์วพลาสติกอื่นๆ
อายุการใช้งานที่ยาวนานและความปลอดภัยของเครือข่ายการจัดการของเหลวกำหนดว่าส่วนประกอบเสริมทั้งหมดต้องตรงหรือเกินกว่าความต้านทานต่อสารเคมีและความร้อนของท่อหลัก ในการออกแบบผลิตภัณฑ์วาล์วพลาสติกอื่นๆ การเลือกเทอร์โมพลาสติกเรซินที่เหมาะสมเป็นขั้นตอนที่สำคัญที่สุดในการป้องกันการเสื่อมสภาพ การซึมผ่านของวัสดุก่อนวัยอันควร หรือความล้มเหลวของโครงสร้างภายใต้แรงกดดัน
Ningbo Baodi Plastic Valve Co., Ltd. เป็นหนึ่งในผู้นำระดับโลกในด้านจำนวนประเภทผลิตภัณฑ์ โดยสามารถครอบคลุมข้อกำหนดของท่อและวาล์วพลาสติกอุตสาหกรรมได้อย่างเต็มที่ ด้วยการใช้โพลีเมอร์โมเลกุลขั้นสูงที่หลากหลาย โรงงานจึงมั่นใจได้ว่าทุกสภาพแวดล้อมทางอุตสาหกรรมโดยเฉพาะ ตั้งแต่การขนส่งทางน้ำโดยรอบไปจนถึงกระบวนการทางเคมีขั้นรุนแรง มีโซลูชันวาล์วเสริมที่เข้ากันอย่างแม่นยำ
UPVC (โพลีไวนิลคลอไรด์ชนิดไม่พลาสติก)
UPVC เป็นวัสดุพื้นฐานสำหรับการใช้งานน้ำอุตสาหกรรมและน้ำเสียมาตรฐานส่วนใหญ่ เนื่องจากขาดพลาสติไซเซอร์ โครงสร้างโมเลกุลที่แข็งแกร่งจึงให้ความต้านทานแรงดึงสูงและความเสถียรของขนาดที่ดีเยี่ยมที่อุณหภูมิแวดล้อม ผลิตภัณฑ์วาล์วพลาสติกอื่นๆ ของ UPVC แสดงความเฉื่อยอย่างรุนแรงต่อกรดอนินทรีย์ อัลคาไล และสารละลายเกลือในวงกว้าง อย่างไรก็ตาม เกณฑ์ทางความร้อนค่อนข้างต่ำ ทำให้ไม่เหมาะสำหรับกระบวนการต่อเนื่องที่มีอุณหภูมิเกิน 60°C (140°F)
CPVC (คลอรีนโพลีไวนิลคลอไรด์)
ด้วยการทำให้พีวีซีเรซินมาตรฐานเกิดปฏิกิริยาหลังคลอรีน ปริมาณคลอรีนจะเพิ่มขึ้นจากประมาณ 57% เป็น 74% การเปลี่ยนแปลงระดับโมเลกุลนี้ทำให้อุณหภูมิการเปลี่ยนสถานะคล้ายแก้วของโพลีเมอร์เพิ่มขึ้นอย่างมาก CPVC สามารถรักษาความแข็งแรงทางกลและความสามารถในการรับแรงดันในสภาพแวดล้อมของของไหลได้สูงถึง 90°C (194°F) ในปี พ.ศ. 2549 บริษัท Ningbo Baodi Plastic Valve Co., Ltd. ได้กลายเป็นหนึ่งในองค์กรในประเทศแรก ๆ ที่ใช้วัสดุ CPVC ในการผลิตวาล์วท่อระดับอุตสาหกรรม โดยมอบโซลูชั่นเสริมที่แข็งแกร่งสำหรับการจ่ายสารเคมีเชิงพาณิชย์ที่มีอุณหภูมิสูงและสายการผลิตตกแต่งโลหะ
PP (โพรพิลีน) และ PPH (โพรพิลีนโฮโมโพลีเมอร์)
โพลีโพรพีลีนเป็นเทอร์โมพลาสติกกึ่งผลึกที่รู้จักกันในด้านความทนทานต่อด่างที่มีฤทธิ์กัดกร่อนสูง ตัวทำละลายอินทรีย์ และสารขจัดไขมัน ซึ่งเป็นตัวกลางที่มักจะโจมตีโพลีเมอร์ที่ทำจาก PVC PPH (ตัวแปรโฮโมโพลีเมอร์ดัดแปลง) นำเสนอโครงสร้างผลึกที่ละเอียดยิ่งขึ้น ส่งผลให้มีความทนทานต่อแรงกระแทกที่เหนือกว่า และต้านทานการคืบคลานในระยะยาวได้ดีขึ้น แว่นสายตา ไก่แล็บ และวาล์วเท้าทำจาก PP ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมแปรรูปสารเคมี (CPI) และการผลิตปุ๋ย ซึ่งใช้งานได้อย่างสะดวกสบายในอุณหภูมิสูงถึง 95°C (203°F)
PVDF (โพลีไวนิลิดีนฟลูออไรด์)
PVDF เป็นเทอร์โมพลาสติกฟลูออโรโพลีเมอร์ที่ไม่ทำปฏิกิริยาสูง ออกแบบมาสำหรับสภาวะทางอุตสาหกรรมที่รุนแรง พันธะคาร์บอน-ฟลูออรีนทำให้แทบจะต้านทานการย่อยสลายจากฮาโลเจนที่มีฤทธิ์รุนแรง (เช่น คลอรีนเปียกและโบรมีน) สารออกซิไดซ์อย่างแรง และรังสีอัลตราไวโอเลต (UV) ที่รุนแรง นอกจากนี้ PVDF ยังไม่จำเป็นต้องเติมสารเพิ่มความคงตัวทางความร้อนหรือตัวช่วยในกระบวนการผลิต ซึ่งหมายความว่า PVDF จะไม่ชะล้างสิ่งปนเปื้อนลงในของเหลว สิ่งนี้ทำให้ผลิตภัณฑ์วาล์วพลาสติกอื่นๆ ของ PVDF กลายเป็นมาตรฐานที่สมบูรณ์สำหรับระบบน้ำบริสุทธิ์พิเศษ (UPW) ในการผลิตเซมิคอนดักเตอร์และการแปรรูปยาที่สำคัญ โดยมีเกณฑ์อุณหภูมิการทำงานต่อเนื่องสูงถึง 120°C (248°F)
เพื่อช่วยวิศวกรท่อและทีมจัดซื้อจัดจ้างในการเลือกวัสดุ ตารางต่อไปนี้ให้รายละเอียดเกี่ยวกับพารามิเตอร์ทางอุณหพลศาสตร์และทางกลเชิงเปรียบเทียบของโพลีเมอร์หลักสี่ชนิดนี้ที่ใช้ในการผลิตวาล์วเสริม
| วัสดุโพลีเมอร์ | อุณหภูมิในการทำงานสูงสุด (°ซ / °ฟ) | ความต้านแรงดึงที่ผลผลิต (ประมาณ MPa) | ทนต่อสารเคมี Profile | การประยุกต์ทางอุตสาหกรรมเบื้องต้น |
| UPVC | 60°ซ / 140°ฟ | 50 - 55 เมกะปาสคาล | กรดอนินทรีย์ ด่าง เกลือ แย่ต่อสารอินทรีย์ | การบำบัดน้ำมาตรฐาน การชลประทานทางการเกษตร |
| CPVC | 90°ซ / 194°ฟ | 55 - 60 เมกะปาสคาล | กรด, เบส, อะลิฟาติกไฮโดรคาร์บอนที่มีอุณหภูมิสูง | กระบวนการทางเคมีที่มีฤทธิ์กัดกร่อนร้อน การชุบด้วยไฟฟ้า |
| พีพี/พีพีเอช | 95°ซ / 203°ฟ | 30 - 35 เมกะปาสคาล | ต้านทานตัวทำละลายอินทรีย์ ด่างแก่ได้ดีเยี่ยม | การผลิตสารเคมี น้ำเสียเชิงรุก |
| PVDF | 120°C / 248°F | 45 - 50 เมกะปาสคาล | ฮาโลเจน, สารออกซิไดซ์อย่างแรง, ค่า pH ผันผวนอย่างมาก | น้ำบริสุทธิ์พิเศษ (UPW), เซมิคอนดักเตอร์, เภสัชกรรม |
สถานการณ์การใช้งานทางอุตสาหกรรมที่สำคัญสำหรับผลิตภัณฑ์วาล์วพลาสติกอื่นๆ
การจัดวางอุปกรณ์ควบคุมของเหลวเสริมอย่างมีกลยุทธ์ส่งผลโดยตรงต่อประสิทธิภาพและความปลอดภัยของโรงงานแปรรูป กว่า 40 ปีนับตั้งแต่ก่อตั้ง Ningbo Baodi Plastic Valve Co., Ltd. ได้ออกแบบและผลิตวาล์วพลาสติกต่างๆ สำหรับอุตสาหกรรมที่มีความต้องการมากที่สุด ด้วยการส่งออกไปยังกว่า 60 ประเทศและให้บริการแก่องค์กรนับหมื่นทั่วโลก ผลิตภัณฑ์วาล์วพลาสติกอื่นๆ ของโรงงานจึงได้รับการบูรณาการอย่างลึกซึ้งเข้ากับภาคอุตสาหกรรมที่หลากหลาย
เครือข่ายน้ำและบำบัดน้ำเสีย (WWT)
ในโรงงาน WWT ของเทศบาลและอุตสาหกรรม การรักษาการไหลของของไหลให้สม่ำเสมอถือเป็นสิ่งสำคัญ ฟุตวาล์วพลาสติกถูกติดตั้งอย่างเป็นระบบที่ด้านล่างของสถานียกดูด เพื่อป้องกันการไหลย้อนกลับของตะกอน และรักษาตำแหน่งสำคัญของปั๊มหอยโข่ง นอกจากนี้ ท่อส่งน้ำทางไกลยังไวต่อการก่อตัวของฟองอากาศ ซึ่งจำกัดพื้นที่หน้าตัดของของเหลวที่ไหลผ่าน การติดตั้งวาล์วระบายอากาศแบบพลาสติกที่จุดสูงของระบบช่วยให้มั่นใจได้ว่ามีการระบายอากาศอย่างต่อเนื่อง จึงช่วยเพิ่มประสิทธิภาพอุทกพลศาสตร์และป้องกันคลื่นกระแทกทางกล
ระบบการแปรรูปและจ่ายสารเคมี
โรงงานเคมีที่ต้องจัดการสารรีเอเจนต์ที่เป็นอันตราย เช่น กรดซัลฟิวริก โซเดียมไฮโปคลอไรต์ และโซดาไฟ จำเป็นต้องมีการป้องกันการรั่วไหลอย่างเข้มงวด ภายในสภาพแวดล้อมเหล่านี้ ผลิตภัณฑ์วาล์วพลาสติกอื่นๆ เช่น วาล์วเก็บตัวอย่าง PVDF หรือ PP (ห้องทดลอง) จะถูกรวมเข้ากับท่อบายพาสหรือส่วนหัวหลัก ช่วยให้วิศวกรเคมีสามารถแยกตัวอย่างขนาดเล็กเพื่อการไทเทรตและการควบคุมคุณภาพได้อย่างปลอดภัย โดยไม่ปล่อยให้สภาพแวดล้อมกว้างขึ้นสัมผัสกับไอพิษ
ชลประทานการเกษตรและการเพาะเลี้ยงสัตว์น้ำ
เครือข่ายของเหลวแบบเปิดโล่งเผชิญกับความท้าทายสองประการคือการจัดการปริมาณมากและการสัมผัสรังสีอัลตราไวโอเลต (UV) วาล์วเสริมเทอร์โมพลาสติกความจุสูงที่ใช้ในส่วนเหล่านี้ประกอบขึ้นด้วยสารเพิ่มความคงตัวของรังสียูวี เช็ควาล์วพลาสติกและเบรกเกอร์สูญญากาศที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ถูกนำมาใช้ในท่อร่วมชลประทานเพื่อป้องกันการสูบน้ำและปกป้องแหล่งน้ำจากการปนเปื้อนข้ามของปุ๋ยหรือยาฆ่าแมลงในระหว่างการปิดระบบ
การรวมระบบท่ออุตสาหกรรม: ข้อมูลจำเพาะในการติดตั้งและความคลาดเคลื่อนในการปฏิบัติงาน
การติดตั้งที่ไม่เหมาะสมเป็นสาเหตุหลักของความล้มเหลวก่อนเวลาอันควรในระบบท่อเทอร์โมพลาสติก ต่างจากส่วนประกอบที่เป็นโลหะ โพลีเมอร์พลาสติกมีโมดูลัสความยืดหยุ่นต่ำกว่า ซึ่งหมายความว่าพวกมันจะไวต่อการขันแน่นเกินไปและความเครียดเชิงกลมากกว่า Ningbo Baodi Plastic Valve Co., Ltd. ถือใบอนุญาตการผลิตส่วนประกอบท่อแรงดันอุปกรณ์พิเศษระดับชาติ ผลิตผลิตภัณฑ์วาล์วพลาสติกอื่น ๆ ที่มีความคลาดเคลื่อนมิติที่แน่นอนซึ่งสอดคล้องกับมาตรฐานการเชื่อมต่อท่อระหว่างประเทศ
เมื่อรวมวาล์วเสริมเหล่านี้เข้ากับเครือข่ายของไหลที่กว้างขึ้น วิศวกรจะต้องเลือกวิธีการเชื่อมต่อที่เหมาะสมโดยพิจารณาจากระดับแรงดันของระบบ ตัวกลางของไหล และความถี่ในการบำรุงรักษาที่จำเป็น
ซ็อกเก็ตฟิวชั่นและการประสานตัวทำละลาย
การเชื่อมต่อซ็อกเก็ตจะสร้างการยึดเหนี่ยวถาวรระหว่างท่อและปลายวาล์วอย่างราบรื่น สำหรับ UPVC และ CPVC ซีเมนต์ตัวทำละลายเคมีจะละลายชั้นผิวของโพลีเมอร์ โดยหลอมส่วนประกอบต่างๆ เข้าด้วยกัน สำหรับ PP และ PVDF จะใช้ฟิวชั่นซ็อกเก็ตความร้อน วิธีการนี้ให้ความทนทานต่อแรงดันสูงสุดแต่ขจัดความสามารถในการถอดวาล์วออกได้ง่ายสำหรับการบำรุงรักษาในอนาคต
การเชื่อมต่อแบบเกลียว (NPT / BSPT)
การเชื่อมต่อแบบเกลียวเป็นเรื่องปกติสำหรับผลิตภัณฑ์วาล์วพลาสติกอื่นๆ ที่มีขนาดเล็ก เช่น วาล์วไก่และแว่นสายตาขนาด 1/2 นิ้วถึง 2 นิ้ว ผู้ติดตั้งต้องใช้เทปปิดผนึก PTFE (เทฟลอน) ที่ใช้ร่วมกันได้เพื่อให้แน่ใจว่าข้อต่อกันน้ำได้ ควรหลีกเลี่ยงน้ำยาซีลเกลียวชนิดเหลว เว้นแต่จะได้รับการจัดอันดับอย่างชัดเจนสำหรับพลาสติกโพลีเมอร์โดยเฉพาะ เนื่องจากสารเคมีบางชนิดอาจทำให้เกิดการแตกร้าวจากความเครียดจากสิ่งแวดล้อม (ESC) ในโครงสร้าง PVC หรือโพลีคาร์บอเนต
การเชื่อมต่อแบบมีหน้าแปลน
การจับจับเป็นวิธีการมาตรฐานสำหรับวาล์วที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และสำหรับการผสมพันธุ์ส่วนประกอบพลาสติกกับท่อโลหะหรือเครื่องจักรกลหนัก เนื่องจากหน้าแปลนเทอร์โมพลาสติกสามารถบิดเบี้ยวหรือแตกร้าวได้หากใช้แรงมากเกินไป จึงจำเป็นต้องใช้ประแจแรงบิดและปฏิบัติตามลำดับการขันรูปดาวที่เข้มงวด การจัดตำแหน่งที่เหมาะสมถือเป็นสิ่งสำคัญเพื่อหลีกเลี่ยงไม่ให้โมเมนต์โค้งงอบนตัววาล์ว
ตารางต่อไปนี้สรุปพารามิเตอร์การรวมมาตรฐานและขีดจำกัดแรงบิดที่แนะนำสำหรับการติดตั้งวาล์วเสริมเทอร์โมพลาสติก
| มาตรฐานการเชื่อมต่อ | วัสดุโพลีเมอร์ที่เหมาะสม | ช่วงขนาดทั่วไป | ข้อกำหนดการติดตั้งและการควบคุมความเครียด |
| ซ็อกเก็ตตัวทำละลายซีเมนต์ | ยูพีวีซี, ซีพีวีซี | DN15 - DN100 (½" - 4") | ต้องใช้ไพรเมอร์และซีเมนต์เฉพาะ เวลาในการบ่มขึ้นอยู่กับอุณหภูมิและความชื้นสัมพัทธ์ พันธบัตรถาวร |
| ฟิวชั่นซ็อกเก็ตความร้อน | พีพี พีพีเอช พีวีดีเอฟ | DN15 - DN100 (½" - 4") | ต้องใช้เครื่องมือทำความร้อนที่ปรับเทียบแล้ว (เช่น 260°C สำหรับ PP) สร้างพันธะโมเลกุลที่เป็นเนื้อเดียวกัน |
| เกลียว (NPT/BSPT) | พลาสติกทั้งหมด | DN8 - DN50 (¼" - 2") | ขันให้แน่นด้วยมือบวก 1 ถึง 1.5 รอบด้วยประแจสายรัด แรงบิดสูงสุด: โดยทั่วไป 15-25 N·m |
| หน้าแปลน (ANSI/DIN/JIS) | พลาสติกทั้งหมด | DN15 - DN300 (½" - 12") | ใช้ปะเก็นยางแบบเต็มหน้า ขันสลักเกลียวให้แน่นในรูปแบบกากบาท แรงบิดสูงสุด: 15-40 นิวตันเมตร ขึ้นอยู่กับขนาดหน้าแปลน |
คำถามที่พบบ่อย (FAQ) เกี่ยวกับผลิตภัณฑ์วาล์วพลาสติกอื่นๆ
เมื่อวิศวกรรมระบบการจัดการของเหลวที่ซับซ้อน ทีมจัดซื้อและผู้ปฏิบัติงานในโรงงานมักเผชิญกับความท้าทายทางเทคนิคเฉพาะเกี่ยวกับการบูรณาการวาล์วเสริมแบบแมนนวล ด้านล่างนี้คือรายละเอียดทางเทคนิคของคำถามที่พบบ่อยที่สุดที่เกี่ยวข้องกับผลิตภัณฑ์วาล์วพลาสติกอื่นๆ
คำถามที่ 1: ในกรณีใดบ้างที่ต้องติดตั้งฟุตวาล์วในระบบปั๊มแทนเช็ควาล์วมาตรฐาน
แม้ว่าส่วนประกอบทั้งสองจะป้องกันการไหลของของเหลวย้อนกลับ แต่จำเป็นต้องมีวาล์วแบบเท้าเหยียบที่จุดต่ำสุดของระบบยกแรงดูดเชิงลบ (โดยที่ปั๊มอยู่เหนือถังเก็บของเหลว) เช็ควาล์วมาตรฐานไม่มีตัวกรองในตัว หากใช้ที่ทางเข้าดูด เศษขยะอาจผ่านวาล์วได้ง่ายและทำลายใบพัดของปั๊ม การออกแบบเฉพาะของฟุตวาล์วผสมผสานการป้องกันการไหลย้อนกลับเพื่อยึดนายกรัฐมนตรีเข้ากับตัวกรองหยาบเพื่อปกป้องทรัพย์สินทางกลขั้นปลายน้ำ
คำถามที่ 2: ความผันผวนของอุณหภูมิส่งผลต่อระดับความดัน (PSI/PN) ของวาล์วเสริมเทอร์โมพลาสติกอย่างไร
ระดับแรงดันของวาล์วพลาสติกใดๆ ก็ตามจะเชื่อมโยงภายในกับอุณหภูมิของเหลว แรงดันปกติมาตรฐาน (เช่น PN10 หรือ 150 PSI) จะถูกคำนวณเสมอที่อุณหภูมิแวดล้อม 20°C (68°F) เมื่ออุณหภูมิเพิ่มขึ้น ความต้านทานแรงดึงของโพลีเมอร์จะลดลง โดยต้องใช้ปัจจัยการลดแรงกด ทีมวิศวกรของ Ningbo Baodi Plastic Valve Co., Ltd. เน้นย้ำว่าการเลือกผลิตภัณฑ์วาล์วพลาสติกอื่นๆ จะต้องคำนึงถึงอุณหภูมิในการทำงานต่อเนื่องสูงสุดเพื่อป้องกันการแตกร้าวอย่างรุนแรง ตารางด้านล่างแสดงพฤติกรรมการลดแรงดันพื้นฐานของคอร์โพลีเมอร์
| อุณหภูมิในการทำงาน | การลดแรงดัน UPVC | การลดแรงดัน CPVC | การลดแรงดัน PP | การลดแรงดัน PVDF |
| 20°C (68°F) | 100% ของเรตติ้งสูงสุด | 100% ของเรตติ้งสูงสุด | 100% ของเรตติ้งสูงสุด | 100% ของเรตติ้งสูงสุด |
| 40°ซ (104°ฟาเรนไฮต์) | ประมาณ 60% | ประมาณ 80% | ประมาณ 75% | ประมาณ 85% |
| 60°C (140°F) | ไม่แนะนำ (0%) | ประมาณ 55% | ประมาณ 50% | ประมาณ 70% |
| 80°ซ (176°ฟาเรนไฮต์) | N/A | ประมาณ 25% | ประมาณ 25% | ประมาณ 50% |
คำถามที่ 3: วาล์วเก็บตัวอย่าง UPVC สามารถใช้ในระบบของไหลที่มีตัวทำละลายอินทรีย์ได้หรือไม่
ไม่ แม้ว่า UPVC จะมีความทนทานเป็นพิเศษต่อกรดอนินทรีย์ (เช่น กรดไฮโดรคลอริกหรือกรดซัลฟิวริก) และด่าง แต่ก็มีความไวสูงต่อตัวทำละลายอินทรีย์ส่วนใหญ่ รวมถึงอะโรเมติกส์ คีโตน และไฮโดรคาร์บอนคลอรีน การสัมผัสกับสื่อเหล่านี้จะทำให้ UPVC บวม นิ่มลง และละลายในที่สุด ทำให้เกิดการรั่วไหลทันทีที่โหนดเก็บตัวอย่าง สำหรับการสกัดตัวทำละลายอินทรีย์ บริษัท Ningbo Baodi Plastic Valve Co., Ltd. ขอแนะนำให้ใช้ห้องปฏิบัติการ PP หรือ PVDF ซึ่งมีความหนาแน่นของโมเลกุลที่จำเป็นในการทนต่อการโจมตีด้วยสารเคมีอินทรีย์
คำถามที่ 4: วาล์วระบายอากาศที่เป็นพลาสติกจะเปราะหรือรั่วซึมเมื่อได้รับรังสียูวีกลางแจ้งในระยะยาวหรือไม่
วัสดุ UPVC และ PP มาตรฐานจะเกิดโฟโตออกซิเดชันเมื่อสัมผัสกับรังสีอัลตราไวโอเลต (UV) เป็นเวลานาน การย่อยสลายนี้ทำให้โพลีเมอร์เปลี่ยนสี (โดยปกติจะกลายเป็นสีขาวขุ่นหรือสีน้ำตาล) และสูญเสียความต้านทานแรงกระแทก ทำให้มันเปราะ อย่างไรก็ตามสิ่งนี้ส่งผลต่อชั้นผิวเป็นหลัก สำหรับการชลประทานกลางแจ้งหรือการใช้งาน WWT แบบเปิดโล่ง ส่วนประกอบของท่อสามารถป้องกันด้วยการเคลือบลาเท็กซ์ที่ทนต่อรังสียูวี อีกทางหนึ่ง การเลือก PVDF ซึ่งมีความเสถียรต่อรังสี UV โดยเนื้อแท้ ช่วยลดความเสี่ยงของการเสื่อมสลายของแสงอาทิตย์โดยสิ้นเชิง
คำถามที่ 5: วาล์วเสริมจะเสี่ยงต่อความเสียหายหรือไม่หากค้อนน้ำเกิดขึ้นในท่อ?
ใช่. ค้อนน้ำ (การกระแทกแบบไฮดรอลิก) เกิดขึ้นเมื่อของไหลที่กำลังเคลื่อนที่ถูกบังคับให้หยุดหรือเปลี่ยนทิศทางอย่างกะทันหัน เช่น ปิดบอลวาล์วท่อหลักอย่างรวดเร็ว คลื่นแรงดันที่เกิดขึ้นสามารถเพิ่มขึ้นชั่วคราวเป็นมากกว่าสิบเท่าของแรงดันใช้งานปกติของระบบ แรงที่รุนแรงนี้สามารถทำลายแว่นสายตาพลาสติก ทำให้ส่วนลอยภายในของวาล์วปล่อยอากาศแตก หรือทำให้ซีลโอริงบนวาล์วเก็บตัวอย่างระเบิดได้ เพื่อปกป้องผลิตภัณฑ์วาล์วพลาสติกอื่นๆ ผู้ปฏิบัติงานจะต้องตรวจสอบให้แน่ใจว่ามีความเร็วในการสั่งงานที่เหมาะสมบนวาล์วหลัก และควรติดตั้งวาล์วปล่อยอากาศ/เบรกเกอร์สุญญากาศที่มีขนาดเหมาะสมเพื่อทำหน้าที่เป็นตัวดูดซับแรงกระแทกของระบบโดยการระบายก๊าซที่กักขังส่วนเกิน

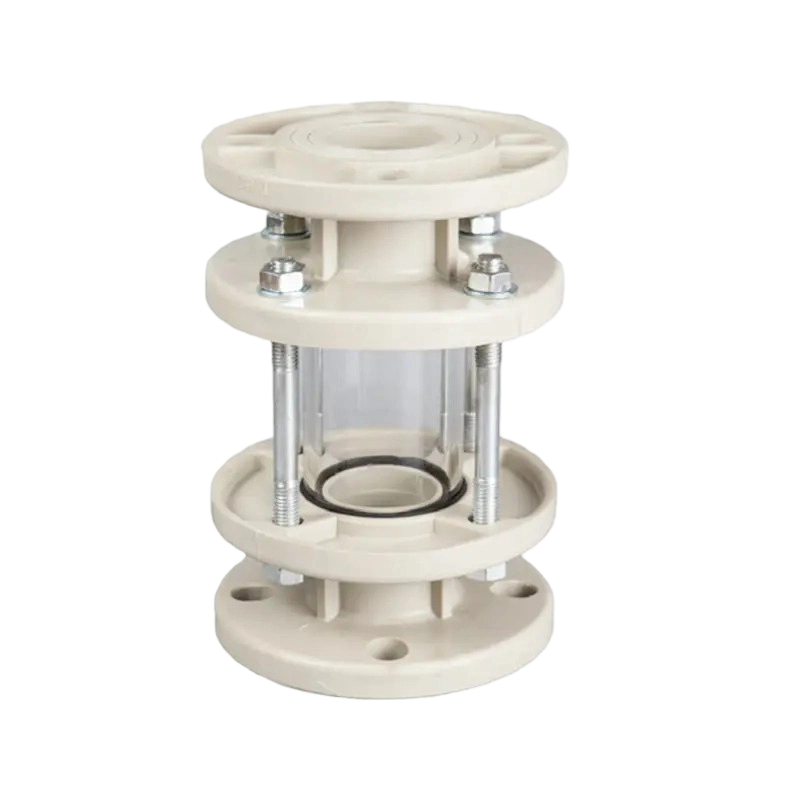

ใช้สังเกตสีและสถานะการไหลของของเหลว ทนทานต่อการกัดกร่อน น้ำหนักเบา เวอร์ชันปรับปรุงอีกเวอร์ชันหนึ่งเป็นทางเลือก เหมาะสำหรับสภาพแ...

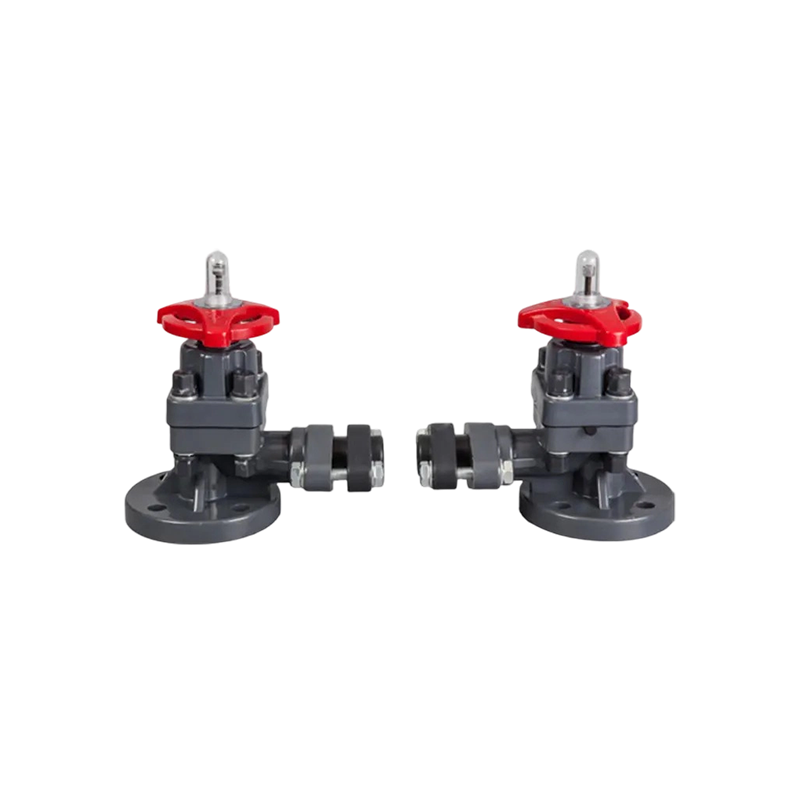

โครงสร้างที่กะทัดรัด ประสิทธิภาพด้านต้นทุนสูง สามารถติดตั้งท่อเกจได้อย่างง่ายดายโดยการใส่ท่อและขันน็อตให้แน่น เกจชนิดตัดเป...
