วาล์วไดอะแฟรมหน้าแปลน FRPP WEIR

คุณสมบัติ
นับตั้งแต่ก่อตั้งบริษัท เราได้ผลิตวาล์วไดอะแฟรมพลาสติกตัวแรกในปี พ.ศ. 2522 และได้รับการรับรองจากกระทรวงอุตสาหกรรมเคมีในปี พ.ศ. 2526
วาล์วไดอะแฟรมใช้วัสดุซีลคุณภาพสูง ซึ่งแสดงแรงอัดที่ต่ำกว่าสำหรับไดอะแฟรมและกันกระแทก ส่งผลให้ประสิทธิภาพการซีลเหมาะสมที่สุด
วาล์วไดอะแฟรมได้รับการออกแบบเพื่อให้แรงดันกระจายอย่างเท่าเทียมกัน การออกแบบนี้ช่วยลดแรงบิดของล้อมือและรักษาการปิดเครื่องด้วยแรงบิดต่ำ
การควบคุมกระบวนการแปรรูปและการประกอบอย่างเข้มงวด การปรับการไหลมีเสถียรภาพและแม่นยำยิ่งขึ้น
โครงสร้างวาล์วไดอะแฟรมไม่มีมุมตาย ไม่มีมลภาวะต่อตัวกลาง ทนทานต่อการกัดกร่อนสูง ไม่มีการสึกหรอจากการอัดแน่น และประสิทธิภาพการซีลภายในดีเยี่ยม

ติดต่อเรา

PREV：วาล์วไดอะแฟรมหน้าแปลน CPVC WEIR
NEXT：วาล์วไดอะแฟรม UPVC

วาล์วไดอะแฟรมหน้าแปลน FRPP WEIR Details

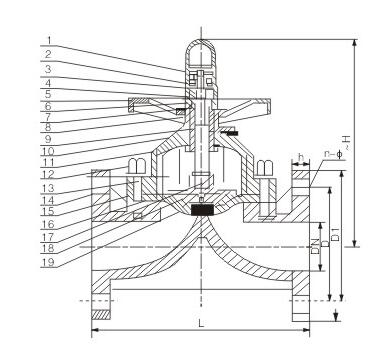

ชิ้นส่วนและวัสดุ

เลขที่.	อะไหล่	วัสดุ
1	ฝาครอบเกจ	พีซี
2	นักเรียน	เหล็กสแตนเลส
3	ล้อมือ	เอบีเอส, ไฟเบอร์กลาส
4	ฝากระโปรง	HR-PPFRPP, พีพีเอช, ยูพีวีซี, ซีพีวีซี, พีวีดีเอฟ
5	ปลอกหุ้ม	เหล็กหล่อ， โลหะผสมทองแดง
6	กระดาน	เหล็กเคลือบพลาสติก สแตนเลส
7	สตั๊ดโบลท์และน็อต	เหล็กสแตนเลส
8	ก้าน	เหล็ก, สแตนเลส, โลหะผสมทองแดง
9	ร่างกาย	FRPP, PPH, UPVC, CPVC, PVDF
10	คอมเพรสเซอร์	PVDF, CPVC, เหล็กหล่อ
11	เบาะ	อีพีดีเอ็ม
12	กะบังลม	EPDM, FPM, FEP, PFA, PTFE
13	หัวอัดจาระบี	โลหะผสมทองแดง สแตนเลส ดีเอ็น80-300 ใช้เท่านั้น

ค่าอ้างอิง CV เปิดเต็มที่ 100%

ดีเอ็น	ค่า CV
15	5.4
20	6.3
25	7.2
32	8.1
40	23.4
50	43.2
65	76.5
80	103.5
100	166.5
125	270
150	360
200	630
250	900
300	900

(Mpa) กราฟอุณหภูมิ%ความดัน

ดีเอ็น	FRPP			PPH			UPVC		CPVC			PVDF
ดีเอ็น	20 ℃	60 ℃	90 ℃	20 ℃	60 ℃	85 ℃	20 ℃	50 ℃	20 ℃	60 ℃	85 ℃	20 ℃	60 ℃	90 ℃	120 ℃
15	1	0.8	0.3	1	0.7	0.3	1	0.5	1	0.8	0.3	1	1	0.6	0.4
20	1	0.8	0.3	1	0.7	0.3	1	0.5	1	0.8	0.3	1	1	0.6	0.4
25	1	0.8	0.3	1	0.7	0.3	1	0.5	1	0.8	0.3	1	1	0.6	0.4
32	1	0.6	0.3	1	0.5	0.3	1	0.5	1	0.6	0.3	1	1	0.6	0.4
40	1	0.6	0.3	1	0.5	0.3	1	0.5	1	0.6	0.3	1	1	0.6	0.4
50	1	0.6	0.3	1	0.5	0.3	1	0.5	1	0.6	0.3	1	1	0.6	0.4
65	1	0.5	0.2	1	0.4	0.2	1	0.4	1	0.5	0.2	1	1	0.5	0.3
80	1	0.5	0.2	1	0.4	0.2	1	0.4	1	0.5	0.2	1	1	0.5	0.3
100	1	0.5	0.2	1	0.4	0.2	1	0.4	1	0.5	0.2	1	0.8	0.5	0.3
125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

ข้อมูลการทดสอบสำหรับไดอะแฟรมสองชั้น EPDM PTFE เพื่อใช้อ้างอิง

ตารางขนาด

DN	D1(มิลลิเมตร)			ง(มิลลิเมตร)			ลิตร(มิลลิเมตร)			อืม)	n			Φ(มิลลิเมตร)
DN	HG/ดินแดง	JIS	แอนซี่	HG/ดินแดง	JIS	แอนซี่	HG/ดินแดง	JIS	แอนซี่	อืม)	HG/ดินแดง	JIS	แอนซี่	HG/ดินแดง	JIS	แอนซี่
15	95	95	95	65	70	60	125	110	110	14	4	4	4	14	15	16
20	105	100	100	75	75	70	135	120	120	16	4	4	4	14	15	16
25	115	125	125	85	90	79	145/160	130	130	16	4	4	4	14	15	16
32	135	135	135	100	100	89	160/180	160	160	16	4	4	4	18	19	16
40	145	145	145	110	105	98	180	180	180	16	4	4	4	18	19	16
50	160	160	160	125	120	121	210/230	210	210	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	280	280	25	8	8	4*	18	19	19
100	215	220	220	180	175	190	350	340	340	25	8	8	8	18	19	19
125	255	255	255	210	210	216	405	405	405	30	8	8	8	18	19	22
150	280	280	280	240	240	241	460	460/480	460/480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	575	575	38	8	12*	8	22	23	22
250	395	395	395	350	355	362	685	685	685	38	12	12	12	22	25	26
300	480	480	480	400	400	432	790	790	790	40	12	16*	12	22	25	26
